在测绘技术日新月异的今天，全站仪数字化测图已成为地形图测绘的主流方法。它将传统的光学测量与先进的电子技术、计算机处理完美融合，实现了从数据采集到图形生成的一体化、自动化流程。这篇文章将带你深入探索数字测图全站仪使用的完整教程，一步步揭开其神秘面纱，掌握这项高效、精准的现代测绘核心技能。

一、 出发前的精密准备

数字化测图的成功，始于周密细致的准备工作。这绝非简单的仪器搬运，而是一场精密战役的战前部署。

是仪器的检校与设置。作业前必须对全站仪进行全面检查，确认电源充足，各项功能指标正常。关键的初始设置与改正参数，如棱镜常数、气象改正参数（气温、气压），必须与仪器出厂设定或检定值一致，任何细微的偏差都可能在长距离测量中被放大，导致成果失真。就像一位手校准他的，这些前置参数的准确性，直接决定了后续所有“射击”的精度。

是测区控制网的建立。无论是以国家大地坐标系为基准，还是在测区内建立独立的平面直角坐标系，都必须先完成控制测量。这包括平面控制和高程控制，如同为整幅数字地图搭建一个坚固而精确的骨架。通常，我们会利用已有的高等级三角点或GPS点作为起算数据，通过加密图根点，为接下来的碎部测量提供充足的、精度可靠的测站点。没有这个稳固的“坐标系舞台”，后续采集的数据点将成为散落一地的“孤岛”，无法拼接成完整的地形图。

是人员与物资的统筹。除了检查全站仪主机、电池、脚架、棱镜及杆件，还需准备草图纸、笔、对讲机等辅助工具。在烈日或雨天作业，务必使用测伞保护仪器，避免温度和湿度剧烈变化影响仪器性能甚至造成损坏。清晰的职责分工与顺畅的沟通机制，是野外高效协同作业的保障。

二、 仪器的安置与设站艺术

将全站仪精确、稳定地架设在测站点上，是整个数据采集流程的基石。这一步充满了手工的细腻与科学的严谨。

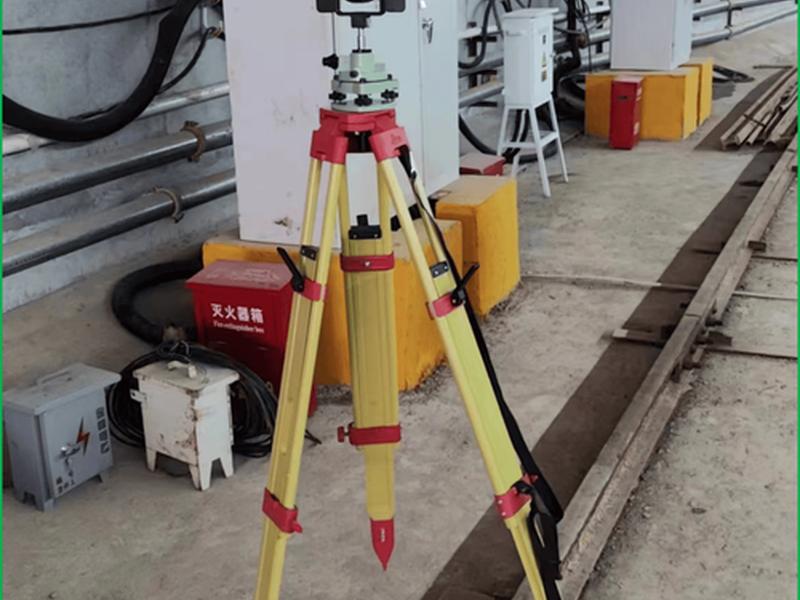

安置仪器的第一步是对中与整平。打开三脚架，使架头大致水平且高度适宜，稳固地安置于地面。小心地从箱中取出仪器，旋紧连接螺旋将其固定在三脚架上。现代全站仪多配备激光对点器，开启后，可以松开中心连接螺旋，在架头上轻微移动仪器，使激光斑点精确对准地面测站标志，然后拧紧螺旋。随后，旋转脚螺旋使圆水准器气泡居中，再精平管水准器。许多仪器具备双轴补偿功能，即使气泡略有偏差，也能自动进行补偿，确保测量轴线的垂直。

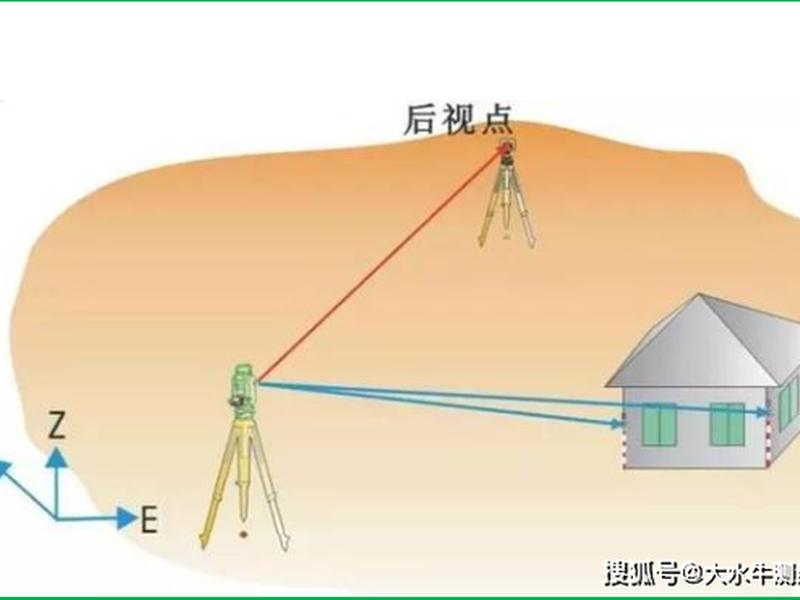

完成安置后，便进入关键的设站与定向环节。开机后，仪器通常会进行自检，转动照准部和望远镜一周以初始化度盘。接着，在仪器菜单中设置测站点坐标（或假设坐标）和仪器高。然后，需要照准另一个已知坐标的控制点作为后视点，输入其坐标或方位角，完成定向。这一步骤如同为全站仪注入“灵魂”，让它知道自己身在何处，面向何方。务必进行测站检核，即测量另一个已知点的坐标和高程，与已知值比对，确保设站无误，平面位置较差和高程较差需满足规范要求。

三、 野外数据采集的实战技巧

数据采集是数字化测图的核心，是将实地地物地貌转化为数字信息的“翻译”过程。主要采用极坐标法，辅以交会法等。

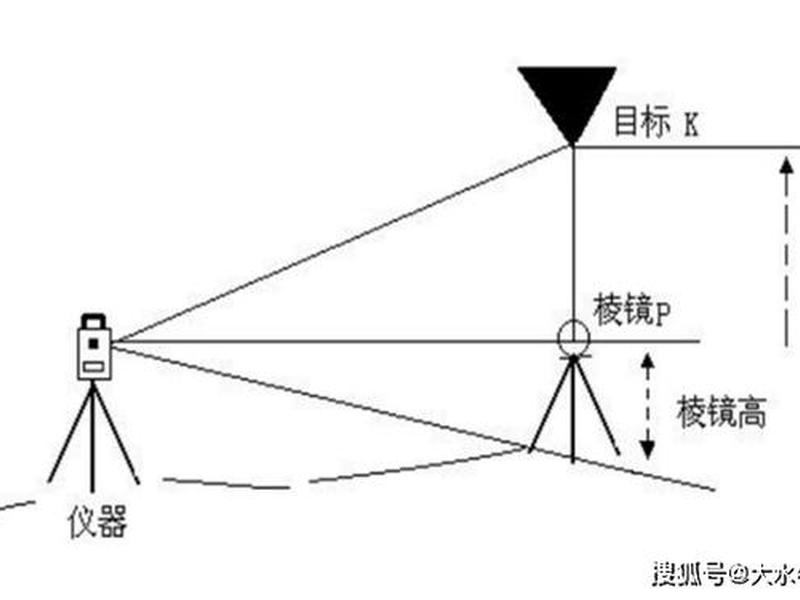

操作全站仪进入数据采集模式。司镜员在待测的碎部点（如房角、道路边界点、地形变化点）立好棱镜。观测员在测站照准棱镜中心，根据测量需要，在角度测量模式下测定水平角、垂直角，在距离测量模式下选择精测、跟踪或粗测模式获取斜距。全站仪会实时解算并显示该点的三维坐标（X, Y, H）数据。这些数据可以存储在全站仪内部存储器或连接的电子手簿中。

采集过程中需要极高的技巧与判断。对于不同地物，采点策略截然不同：测量矩形房屋至少需采集三个角点；描绘道路曲线需采集一系列特征点；独立地物可能只需一个中心点。现场绘制草图至关重要，需在草图上标注点号、地物属性及连接关系，这是室内成图时连接散点、还原地物形态的唯一依据。需注意棱镜高的量取与输入必须一致，多个棱镜作业时尽量保持高度相同，若改变需及时更新设置。

四、 数据通讯与传输纽带

野外采集的海量数据，需要安全、完整地导入计算机，才能进行后续处理。这一环节是连接野外与室内的数据桥梁。

目前主要有两种模式。一种是“测记法”：野外使用全站仪内置内存或外接电子手簿记录数据，并绘制草图。回到室内后，通过数据线将全站仪或电子手簿与计算机连接，利用专用通讯软件（如CASS测图软件的“数据通讯”功能）将坐标数据文件传输到电脑中。传输时需注意设置正确的通讯参数（端口、波特率等）。

另一种是更为先进的“电子平板法”：在野外将全站仪通过数据线直接与便携电脑或PDA连接，利用测图软件（如测图精灵）实现数据的实时传输与初步成图。测量员可以边测边在屏幕上看到展绘的点位，并现场赋予地物编码和连接关系，大大减少了内业工作量，也降低了出错概率。无论哪种方式，数据传输后都应备份原始数据，并转换为软件兼容的格式（如.dat, .txt）。

五、 内业成图与编辑魔法

当一串串冰冷的坐标数据传入电脑，魔法般的成图过程就此开始。这是将数字转化为直观图形的关键阶段。

在专业的数字化测图软件（如南方CASS、AutoCAD等）中，导入坐标数据文件。软件会根据点号将碎部点展绘在屏幕上。然后，绘图员参照野外绘制的草图，利用软件提供的丰富图式符号库，将相关的点用直线、曲线、圆弧等连接起来，形成地物的轮廓。例如，将三个房角点连接成闭合多边形，并填充房屋符号；将道路特征点用光滑曲线连接。

接下来是等高线的绘制。软件可以根据离散的地形高程点，自动构建不规则三角网（TIN），生成等高线。但自动生成的等高线往往需要人工干预，根据实际地形进行修饰、修剪，使其更加合理、光滑。进行全面的图形编辑：检查地物有无遗漏、错连，添加注记（如地名、高程、房屋结构），进行图幅裁剪、图廓整饰，添加比例尺、指北针等要素。一幅标准、清晰的数字地形图便在屏幕上诞生了。

六、 成果检核与注意事项

图纸的完成并不意味着工作的结束，严格的成果检核是保证测绘产品质量的最后一道防线。

检核包括图面检查与实地对照。图面检查主要查看地物关系是否合理，等高线是否逼真反映地形，有无明显错误或矛盾。实地对照则可能需要携带图纸回到测区，抽样检查部分地物的位置、形状是否正确。还应注意整个作业流程中的常见陷阱：仪器对中整平不严格会导致系统性偏差；后视定向错误会使整个测站数据报废；棱镜高输入错误直接影响高程精度；草图绘制不清会导致内业连图困难。

作业后，应妥善维护仪器。用绒布清洁机身灰尘，若被雨淋湿，应先擦干并置于通风处，完全干燥后再通电。仪器应存放于干燥、阴凉处。每一次严谨的收尾，都是为了下一次出征的精准无误。

全站仪数字化测图，是一场从现实世界到数字空间的精密迁徙。它从扎实的控制测量开始，经历仪器安置的严谨、数据采集的汗水、数据传输的流畅，最终在内业成图的智慧中落地生根。这个过程，不仅是对测绘人员技术、耐心与责任心的全面考验，更是现代测绘技术将效率、精度与智能化完美结合的生动体现。掌握其全过程，就如同掌握了一门将山川地貌浓缩于方寸屏幕之间的现代魔法，为城市规划、工程建设、资源调查等诸多领域描绘出最可靠的空间蓝图。
