你是否曾好奇，那些宏伟的建筑、绵延的公路、精密的地铁隧道，是如何从图纸上的线条，精准无误地落位于广袤大地之上的？这一切的起点，往往隐藏于一个个不起眼的“点”——测量控制点。它们如同大地上的“北斗七星”，为一切工程测绘提供着最根本的坐标与高程基准。而控制点的埋设，正是赋予这些“星辰”永恒位置与稳定精度的关键仪式。本文不仅将深入剖析控制点埋设的核心技术与规范，更将结合关键的控制点埋设图片，为您揭开这项基础却至关重要的工程技术的神秘面纱，带您领略如何将精度“浇筑”于大地之中。

埋设意义：精度与永恒的基石

控制点并非随意安置的标记，它是整个测量工作的“原点”与“参照系”。所有后续的坐标计算、地形测绘、施工放样，其精度都牢牢系于最初埋设的控制点的稳定性和准确性之上。一个埋设不当的控制点，轻微的位移或沉降，都可能在成百上千米的延伸中，被误差的杠杆效应无限放大，最终导致工程对接错位、结构偏差等严重后果。

埋设工作的首要意义在于传递与保存精度。它通过严谨的工艺与稳固的标石，将经过精密测算得到的坐标和高程信息，物理性地、长期地固化在实地。这就像在大地上刻下了一个个永不磨灭的精准坐标“密码”，确保无论岁月变迁、风雨侵蚀，后续的测量者都能找到并信赖这些基准。

更深层次的意义在于构建空间控制网络。单个控制点的价值有限，唯有通过科学布设、相互联系的一系列控制点，才能构成覆盖整个测区的控制网。埋设是构建这张无形巨网的物理节点安装过程。每一个埋设到位的控制点，都是网络中的一个稳定节点，共同撑起了整个工程建设的空间骨架，确保所有局部测量都能统一到整体坐标系中，实现“分而不散，散而有序”。

选址原则：科学与艺术的结合

控制点的埋设，始于一个至关重要的决策：选址。这并非简单的“找个空地”，而是一项融合了科学规范与实地经验的系统性工作。选址的首要原则是稳固与永久。点位必须选在土质坚硬、地质结构稳定、不易受自然或人为活动影响的地方，避开滑坡、沉降、河道、易积水区以及未来可能施工的区域，确保标石能够“长治久安”。

通视与便利是另一核心考量。对于需要传统光学仪器观测的平面控制点，相邻点之间必须保持通视，视线范围内无高大永久性遮挡物。点位应选在地势相对较高、视野开阔之处，便于安置仪器、进行观测，也利于后续的寻找、使用和加密扩展。对于水准点（高程控制点），路线则应尽可能沿坡度平缓的道路布设，以减小测量误差，并避免跨越河流、沟壑等障碍。

选址还需具备前瞻性与整体性。在规划阶段，就需要在地形图上进行控制网的初步设计，考虑与已有国家控制点的联测方案，评估整个网络的图形强度和精度。点位应均匀分布，最好能包围整个测区。例如，对于方形区域，控制点宜分布在几何重心约120度的方位上；对于带状区域，则应在长边两侧及中心布点，形成稳固的三角支撑，为后续的坐标转换参数计算和高程拟合奠定最优基础。

标石类型：地下锚固的多样形态

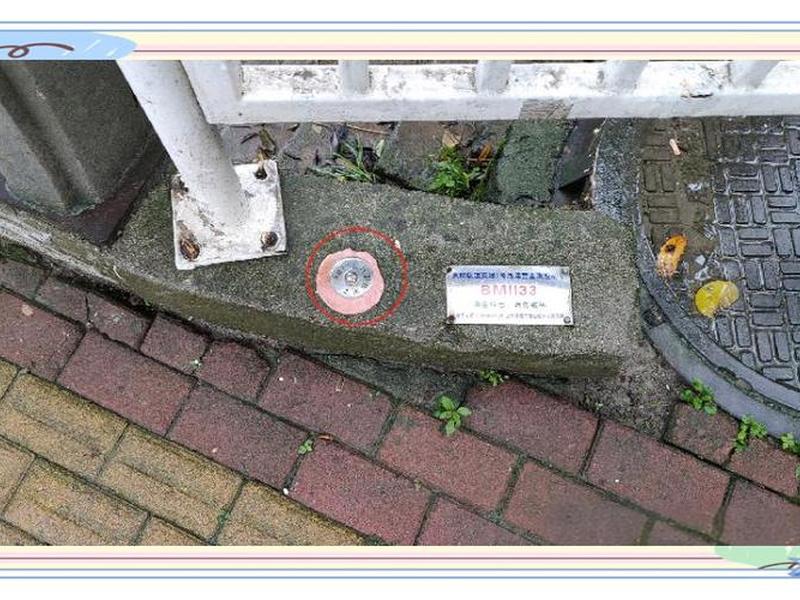

控制点的“肉身”便是埋设于地下的标石。根据等级、用途和地质条件，标石有着严格区分的多样形态，这些形态在控制点埋设图片中能得到最直观的展现。最常见的普通标石是混凝土桩，采用现场浇筑或预制的方式制成，其中心嵌入金属或不锈钢标志，顶部刻有十字丝或圆点作为精确对中点，埋深根据冻土层深度等因素确定，确保标石底部位于冻土层以下。

在特殊地质区域或高等级控制网中，则需要更为坚固的基岩标石或深埋钢管标石。基岩标石通过钻孔等方式将标志直接锚固在稳定的基岩上，从根本上杜绝了沉降可能。深埋标石则通过钻孔灌注混凝土，将标志埋设至地下数十米深的稳定持力层，以抵抗地表活动的影响。这些特殊标石是控制网中最可靠的“定海神针”。

对于现代高速铁路无砟轨道建设，专用的CPIII控制点标石则体现了高度的精密与标准化。其标志通常为工厂精加工的金属元件，要求具有强制对中、高程传递准确、重复安装偏差小于0.5毫米等苛刻特性。它们被精确安装在桥梁防护墙、隧道边墙或路基接触网杆基础上，构成了保障轨道平顺性毫米级精度的“神经网络”。通过控制点埋设图片，我们可以清晰看到不同标石从基础开挖、钢筋架设、混凝土浇筑到标志安装的全过程。

埋设工艺：毫米精度的地下锻造

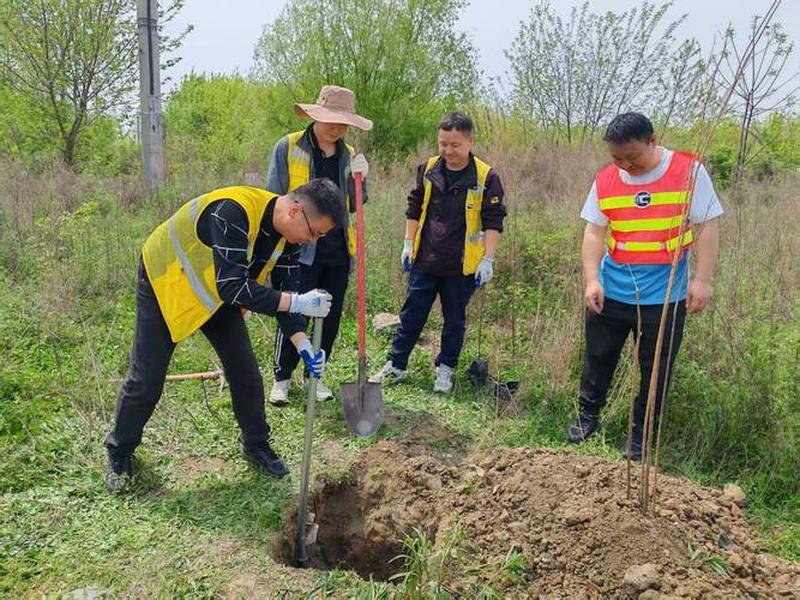

埋设工艺是将设计图纸变为现实精度的关键环节，每一步都关乎最终成果的可靠性。流程始于基坑开挖与基础处理。根据设计图纸放样出点位，开挖至规定深度，坑底需夯实整平。对于软土地基，可能需要进行换填或加固处理，确保基础稳固。随后进行标石浇筑与安置。支立模板，绑扎钢筋（如需），然后将预制标石吊装就位或现场浇筑混凝土。核心关键在于将中心标志（如铜质或不锈钢标志）精确安置在标石顶面设计位置，并确保其水平与稳固。

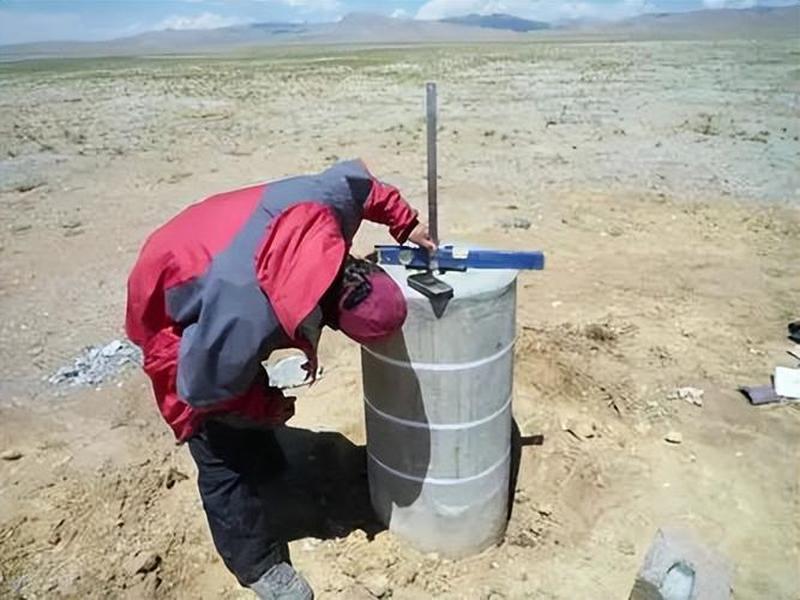

接下来是至关重要的整平与对齐。利用精密水准仪和经纬仪，对标石顶面及中心标志进行精细调平，并使其方位符合设计要求。这个过程往往需要反复测量、微调，直至满足毫米级甚至更高的精度要求。标志顶面的高程，正是未来所有高程测量的起算面。

最后是养护、回填与标记。混凝土标石需要充分浇水养护以达到设计强度。回填土需分层夯实，避免日后沉降。待一切就绪，在点位上方或旁边设立醒目的保护桩或指示牌，刻写点号、等级、埋设单位等信息，便于日后寻找。需绘制详尽的点之记，记录点位详图、与附近固定地物的关系距离等，形成完整的档案。整套工艺如同为大地植入一颗颗精密的“地理芯片”。

质量控制：贯穿始终的生命线

控制点埋设的质量，直接决定了其生命周期内的可用性与精度可靠性。质量控制首先在于材料与规格的符合性。水泥、钢筋、标志等材料的规格型号必须符合设计要求和国家规范。标石的尺寸、埋深、标志的材质和刻划精度，都需经过严格检查，一张清晰的控制点埋设图片往往能直观反映规格是否符合。

过程监测与记录是动态控制的核心。从基坑尺寸、基础处理，到标石安置的平面位置与高程初调，再到混凝土的配合比与浇筑质量，每一个环节都应有详细的施工记录和监理验证。特别是中心标志的最终平面坐标和高程，必须采用高精度仪器（如GPS静态测量、精密水准测量）进行测定，数据需经过闭合差验算和平差处理，确保其本身精度达标。

埋设完成后的验收与维护是质量的最终保障。控制点需经过自检、监理复核，并可能由业主或第三方检测机构进行最终验收。验收合格后，资料需归档，点位需移交并明确保护责任。在工程建设和运营期间，还需对重要控制点进行定期复测，监测其是否发生位移或沉降，一旦发现超出允许范围，必须及时处理或重新建立，确保整个空间基准网的持续可靠。

图示解读：从图纸到实景的桥梁

控制点埋设图片在理解这项技术中扮演着不可替代的角色。它不仅是施工的指南，更是知识传播与质量核查的直观工具。一类图片是设计示意图与结构详图。例如，不同等级（如二等、三等、四等）平面控制点和水准点的标石埋设剖面图，清晰展示了标石各部分的尺寸、材质、埋深、冻土线位置以及标志的安装细节。无砟轨道CPIII控制点在路基、桥梁、隧道不同场景的安装示意图，则具体指明了点位与轨道面、防护墙的相对位置关系。

另一类宝贵的图片是现场施工实录图。这些图片真实记录了从选点、挖坑、支模、浇筑、安放标志、测量调校到回填保护的全过程。通过对比设计图与实景图，可以直观判断施工是否规范，例如标石是否垂直、标志是否居中、保护措施是否到位。对于学习者而言，实景图将抽象的文字规范转化为生动的场景，极大地加深了理解。

这些图片的价值还在于错误警示与经验传承。一些记录不当埋设案例的图片（如标石浸泡在积水中、点位位于不稳定边坡旁、标志被破坏），具有强烈的警示作用。而优秀的埋设实例图片，则成为行业内的标杆和培训教材。在数字化时代，结合三维模型甚至AR（增强现实）技术展示控制点埋设，更能让人身临其境地理解其空间结构和重要性，让凝固的精度“活”起来。
