在精密工程测量的世界里，毫厘之差往往意味着天壤之别。无论是横跨天堑的超级大桥，还是高耸入云的摩天大楼，其建设的基石都依赖于测量仪器无可挑剔的精度。拓普康全站仪，作为全球测绘领域的卓越代表，以其顶尖的精度和可靠性，守护着无数重大工程的“生命线”。再精密的仪器也需科学的维护与校准，才能始终如一地输出值得信赖的数据。本文将深入探讨拓普康全站仪的精度等级体系，并为您呈现一套详实、可操作的精度调试教程，助您解锁仪器的最佳性能，让每一次测量都精准无误。

一、精度基石：理解全站仪的精度等级

精度，是全站仪的灵魂，直接决定了测量成果的可信度与工程的质量等级。拓普康全站仪产品线丰富，其精度等级划分科学严谨，主要依据测角精度和测距精度两大核心指标。

测角精度通常以秒（″）为单位，数字越小，精度越高。拓普康产品覆盖了从常规工程到尖端科研的广泛需求。例如，GM系列常规测绘全站仪提供2″或5″的测角精度，足以应对大多数地形测量、工程放样任务。而MS系列高精度全站仪则将精度推向了极致，如MS1005实现了惊人的0.5秒测角精度，专为工业精密安装、变形监测等苛刻场景设计。更顶级的MS05AXII型号，同样是0.5秒级精度，但其在长期稳定性、环境补偿和自动化性能上更为卓越，服务于国家重大科学装置和超大型基础设施监测。

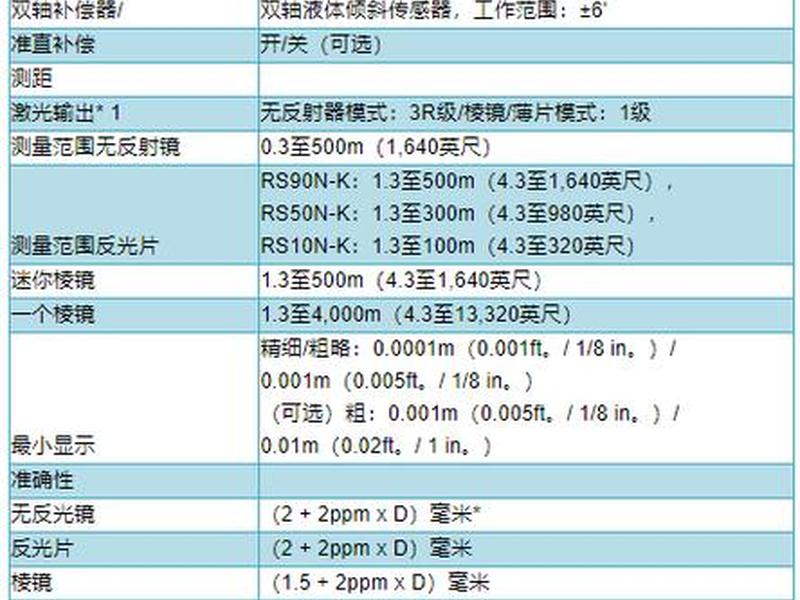

测距精度通常表示为“固定误差+比例误差”的形式，如±(1mm + 2ppm×D)。这意味着仪器本身存在一个固定的误差值，同时误差会随着测量距离（D，单位为公里）的增加而按百万分之一（ppm）的比例略微增大。拓普康的RED-tech EX等先进测距技术，能有效控制这两项误差，在反射片模式下，MS1005可在200米距离内实现0.6毫米的测距精度。理解这些精度参数，是选择合适仪器、制定合理测量方案的第一步，也是评估测量数据质量的根本依据。

二、误差溯源：认识影响精度的六大“隐形杀手”

在着手调试之前，必须清晰了解哪些因素在暗中侵蚀着全站仪的精度。仪器误差主要来源于其光学、机械和电子系统的微小偏差，可分为以下几类：

首先是轴系误差，这是几何误差的核心。它包括视准轴误差（望远镜视准轴与横轴不垂直）、横轴误差（横轴与竖轴不水平）以及竖轴误差（仪器旋转轴未严格铅垂）。其中，视准轴误差（常称2C误差）对水平角测量影响尤为显著。其次是补偿器误差，即电子气泡的零点偏移。仪器经过运输震动或温度骤变，其内部用于感知倾斜角度的传感器基准可能发生漂移，导致其对仪器倾斜状态的判断出现系统性偏差。

再者是对中器误差，即激光或光学对中器的光轴与仪器旋转竖轴不重合。这会导致仪器中心与地面测站点存在偏心，直接影响所有测量成果。圆水准器或管水准器的气泡误差也不容忽视，它会导致仪器初步整平就不准确。还有测距系统误差，包括仪器常数误差、频率误差等。操作与环境误差，如仪器未完全整平、温度气压变化引起的大气折光改正不充分等，虽非仪器本身故障，但同样会严重影响最终精度。识别这些“杀手”，是进行针对性调试的前提。

三、调试前奏：不可或缺的准备工作与时机判断

工欲善其事，必先利其器。成功的精度调试始于周密准备。确保调试环境稳定，选择坚硬、平整的地面安置三脚架，远离振动源。检查并清洁仪器，包括镜头、对中器激光孔及棱镜。确保电池电量充足，避免调试中途断电。准备好校正针、六角扳手等专用工具，以及一个高质量的标准棱镜或反射片作为校准目标。

更重要的是，要判断何时需要进行校准。作业前例行检查是必须的，每次开机测量前都应完成水准管气泡的居中校正（粗平与精平）。长途运输或剧烈震动后，仪器内部结构可能受影响，必须进行全面检查与校准。当测量数据出现无法解释的闭合差或偏差时，在校核测量方法无误后，应怀疑仪器误差是否超限。若作业环境温差变化巨大（如从室内到严寒户外），应在仪器温度与环境平衡后，重新检查补偿器状态。养成定期、按需校准的习惯，是保障测量数据长期可靠的黄金法则。

四、实战演练：核心精度调试步骤详解

现在，让我们进入实操环节。请注意，简单的气泡、补偿器校准可由作业人员按手册进行，但涉及视准轴、横轴等机械校正，建议由专业技术人员操作，以免造成不可逆的损坏。

第一步：圆水准器与电子气泡（补偿器）校准。这是基础且关键的一步。先利用电子显示屏上的图形水准器或长水准管将仪器精确整平。然后观察仪器底部的圆水准器气泡，若偏离中心，则使用校正针调整其下方的三个校正螺丝，使气泡居中，且三个螺丝松紧度应相当。对于电子补偿器，许多拓普康全站仪内置了校准程序。通常需要在精确整平后，旋转照准部180度，比较前后读数，由仪器自动计算并存储零点改正值。具体操作需严格遵循您手中仪器型号的用户手册。

第二步：激光对中器校准。在仪器整平状态下，在地面放置一张白纸，标记出激光点位置。然后平稳旋转仪器照准部180度，观察激光点是否偏离原来的标记。如果偏离，则表明对中器光轴与竖轴不重合。需打开对中器侧面的校正护盖，用六角扳手微量调整左右和前后校正螺丝，使旋转前后激光点始终对准同一点。此过程需要耐心和细微的操作。

第三步：视准轴误差（2C）检查与校准。这是一个更为精密的流程。通常需要选择一个远距离清晰目标，用盘左（正镜）和盘右（倒镜）分别观测同一目标，得到两个水平角读数。根据公式计算2C值。若该值超出仪器标称范围（如说明书允许值），则需进行校正。高级别拓普康全站仪可能提供自动化的电子校正程序，引导用户完成。对于需要手动机械校正的型号，应联系专业服务人员，通过调整望远镜十字丝分划板旁的校正螺丝来实现。

五、高端赋能：IACS与RED-tech技术如何保障精度

除了人工调试，拓普康全站仪内置的尖端技术，本身就是维持高精度的强大保障。以MS系列搭载的IACS（自主角度校准系统） 技术为例，它在仪器内部集成了一个高精度的基准角度发生器。系统能够自动、持续地监测并预测度盘的分划误差，并在测量结果中实时进行软件修正，从而从源头上保证了测角精度的长期稳定性，降低了传统机械校正的频率和依赖。

另一项核心技术是RED-tech EX无棱镜测距技术。它采用同轴的超细激光光斑，不仅让照准更加便捷，其先进的信号处理算法能有效抑制环境干扰，在1秒内即可完成精确测距。该技术配合优质的光学与机械系统，共同实现了亚毫米级别的测距精度。这些“黑科技”是拓普康仪器在恶劣环境下依然能保持卓越性能的底气，但定期的人工检查与校准，仍是确保这些系统工作在最佳状态的必要补充。

六、精度永恒：建立维护文化与精度意识

精度调试并非一劳永逸，而应成为一种贯穿仪器全生命周期的文化。建立仪器的专属档案，记录每次校准的时间、项目、结果及操作人员。每次重要项目开工前和结束后，都应进行精度验证。日常使用中，要轻拿轻放，避免撞击；运输时务必使用原装箱体，做好减震。

更重要的是，培养每一位测量人员的“精度意识”。理解精度等级的意义，知晓误差的来源，掌握校准的基本方法，能够在数据出现疑点时，第一时间判断是操作失误、环境干扰还是仪器本身需要校准。这种意识，比任何昂贵的仪器都更为宝贵。它将拓普康全站仪从一个冰冷的工具，转变为测量工程师身体与思维的精妙延伸，共同构筑起现代工程建设不可撼动的精度防线。

拓普康全站仪的精度世界，是精密机械、光学、电子与人类智慧的结晶。从清晰的精度等级认知，到对潜在误差的深刻洞察，再到系统性的调试实践与尖端技术的信任依托，最终升华为一种严谨的维护文化——这是一条通往绝对测量可信度的完整路径。精度调试，不是对仪器缺陷的补救，而是对其卓越潜能的再次唤醒与确认。掌握这份教程，理解精度背后的逻辑，您手中的拓普康全站仪将不再是仅仅满足于“可用”，而是持续绽放其“顶级”的性能光芒，在每一次关键的测量中，为工程质量奠定无可挑剔的基石。
