在测绘与工程建设的精密世界里，每一次数据的捕捉都关乎着项目的成败。拓普康全站仪，作为高精度测量领域的利器，其操作的规范性与建站的准确性，直接决定了测量成果的可靠性。无论是地形测绘、建筑施工还是道路放样，熟练掌握其操作与建站流程，是每一位测量工程师必须跨越的专业门槛。本文将为您系统剖析拓普康全站仪从基础操作到核心建站的完整步骤，带您深入这个由角度、距离与坐标构成的微观宇宙，解锁精准测量的终极密码。

一、 仪器准备与初始化设置

万事开头难，精密的测量始于万全的准备。在接触仪器之前，必须进行周密的检查。确保拓普康全站仪及其配件——包括三脚架、棱镜、基座、电池——齐全且完好。检查仪器外观有无明显磕碰，光学镜头是否洁净。随后，为仪器安装充足电量的电池，这是确保其长时间稳定工作的能量基石。

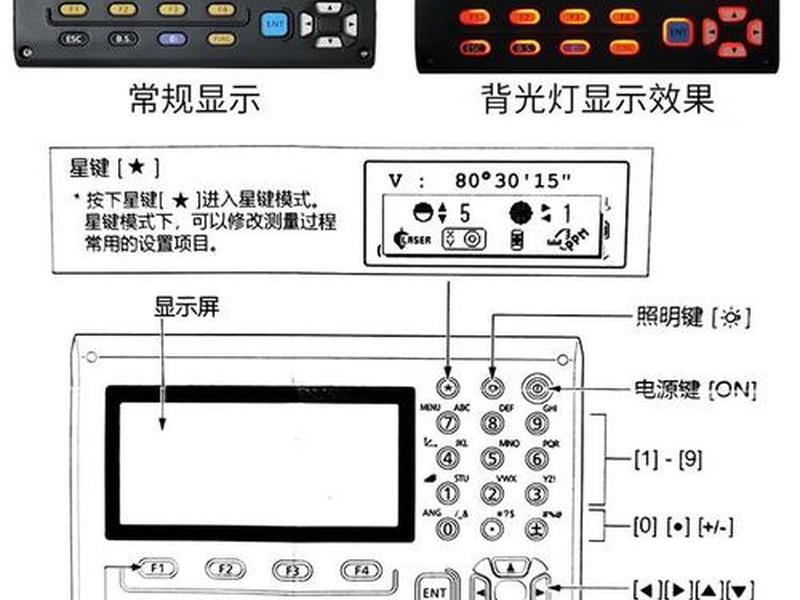

开机初始化是仪器自检的关键环节。平稳按下电源键，伴随着轻微的启动声响，显示屏逐渐亮起。仪器会自动进行轴系误差检测、补偿器校准以及存储系统初始化。这个过程至关重要，它确保了仪器内部传感器处于最佳工作状态。初始化完成后，操作者需要根据现场测量环境，在系统菜单中设置基本参数，例如测量单位（通常选择米制）、温度与气压值（用于大气折射改正）、以及坐标系类型。

完成基本设置后，还需进行一项常被忽视却影响深远的操作——仪器常数检查与设置。这包括棱镜常数的输入（常见为-30mm或0，需与所用棱镜匹配）以及仪器自身可能的加常数乘数修正。忽略这一步，可能会使测量结果产生系统性偏差，所有后续精密工作都将建立在错误的基础之上。

二、 稳固架设与精确对中整平

测量基准的建立，依赖于仪器在测站点的绝对稳定与居中。选择一个稳固、通视良好的测站点是第一步。展开三脚架，使架头大致水平且高度适中，拧紧各关节锁紧螺旋。将全站仪从箱中取出，双手托住底座，小心地安置到三脚架架头上，通过中心连接螺旋将其牢固锁定。

接下来进行对中操作。通过光学对中器或激光对中器目镜观察，移动三脚架架腿（注意是平移，而非旋转），使地面测站点的标志中心与对中器十字丝中心重合。初步对中后，进行仪器的粗略整平：观察圆水准器，通过伸缩三脚架的三条腿来调节，使气泡大致居中。这个过程需要耐心与手感，是后续精平的基础。

精平是保证仪器水平度的核心。松开水平制动螺旋，转动照准部使长水准管与任意两个脚螺旋的连线平行。相对旋转这两个脚螺旋，使水准管气泡严格居中。然后将照准部旋转90°，单独调节第三个脚螺旋，使气泡再次居中。如此反复一两个循环，直至照准部旋转到任何方向，水准管气泡均居中。再次检查对中，若因整平导致对中有微小偏移，可稍松中心连接螺旋，在架头上轻轻平移仪器底座进行微调，然后再次拧紧并复查整平。对中与整平需反复进行，直至两者均达到要求（对中误差通常小于1-2mm）。

三、 角度与距离的基础测量

掌握基础测量是发挥全站仪功能的起点。角度测量包括水平角与垂直角。要进行水平角测量，首先在角度测量模式下，照准第一个目标点A。通常可以按“置零”（OSET）键，将当前水平方向值设置为0°00′00″。然后松开水平制动，照准第二个目标点B，此时显示屏上显示的HR值即为水平角∠AOB的角值。对于需要更高精度的测回法观测，则需进行盘左、盘右多个测回的测量。

距离测量则依赖于仪器发出的调制光或激光。在距离测量模式下，精确照准安置在目标点上的棱镜中心。确保无遮挡且信号良好后，按下测量键（MEAS）。仪器会显示斜距（SD）值。现代全站仪通常能同时解算并显示平距（HD）和高差（VD），这需要预先正确输入仪器高和棱镜高。测量模式可选择精测（Fine，精度最高但耗时稍长）、跟踪（Tracking，快速连续测量用于放样）或粗测（Coarse）。

将角度与距离测量结合，便构成了全站仪最核心的坐标测量功能。在坐标测量模式下，完成测站点坐标、仪器高、棱镜高以及后视定向的设置后（后文详述），照准待测点上的棱镜并测量，仪器便能瞬间计算出该点的三维坐标（N, E, Z或X, Y, H），并自动存储。这项功能是进行数字化地形图测绘和数据采集的基础。

四、 核心流程：测站设置与后视定向

建站，即设站，是为全站仪建立一个已知的、统一的测量基准，这是所有后续相对测量或绝对坐标测量的前提。一个完整的建站过程，本质上是将仪器所在的物理位置与已知的数学坐标系进行强制关联。

第一步是输入测站点信息。在仪器的坐标测量或数据采集菜单中，选择“测站设置”或“设站”功能。手动输入或从内存文件中调用已知的测站点三维坐标（N0, E0, Z0）。接着，输入实测的仪器高（从测点标志到仪器横轴中心的垂直距离）。这一步至关重要，它确定了仪器在空间中的绝对位置。

第二步，也是决定坐标系方向的关键——后视定向。后视定向有两种常用方法：坐标定向和角度定向。若已知后视点B的坐标（N1, E1），则选择坐标定向模式，输入后视点坐标。仪器会自动计算出从测站点到后视点的理论方位角。然后，松开水平制动，精确照准后视点B上的棱镜中心。按“确认”或“设置”键，仪器便会将当前望远镜照准的方向，与计算出的理论方位角进行匹配，从而完成水平度盘的定向。若采用角度定向，则需直接输入已知的后视方位角，然后照准后视点进行确认。定向完成后，务必进行检核，测量一个已知点的坐标并与理论值比对，确保设站无误。

五、 高级应用：数据采集与坐标放样

当建站完成后，拓普康全站仪便从一台孤立的测量仪器，转变为一个强大的空间数据处理器。数据采集功能允许测量者系统性地收集地形特征点、地物点的三维坐标。进入数据采集模式，创建或选择一个作业文件，为每个测量点赋予点号、编码和棱镜高信息。每照准一个目标点并测量，其坐标便会连同属性信息自动存入仪器内存或SD卡中，高效生成数字化外业草图，为内业成图奠定基础。

坐标放样则是将设计图纸上的点精准“投射”到现实地面的逆过程。在放样模式下，输入待放样点的设计坐标（或从文件导入）。仪器会实时计算并显示当前棱镜位置与该设计点的差值：水平方向偏差（dHR）、距离偏差（dHD）和高程偏差（dZ）。根据屏幕提示，指挥持镜员前后左右移动。例如，显示“向左0.123m，向后0.056m”，则指挥棱镜相应移动。当dHR和dHD都接近零时，地面点即为设计点位。此功能在建筑施工、管线铺设、道路中线放样中应用极广。

为了提升效率，许多拓普康全站仪还内置了丰富的测量程序，如对边测量（MLM，用于测量不可直接到达的两点间距离和高差）、悬高测量（REM，用于测量如电线、桥梁底面等无法安置棱镜点的高度）、面积计算和后方交会等。熟练运用这些程序，能应对各种复杂测量场景。

六、 数据管理与测量收官

测量工作的价值最终体现在可靠的数据上。拓普康全站仪具备完善的数据管理功能。测量过程中或结束后，可在“内存管理”菜单中查看、编辑、删除或搜索测量数据与坐标数据。定期将数据通过数据线、蓝牙或存储卡导出至电脑至关重要，这是防止数据意外丢失的安全阀。导出时，注意选择通用的数据格式（如CSV、TXT），以便被主流测绘软件（如CASS、CAD）识别和处理。

测量任务结束时，需遵循规范的关机流程。确认所有需要的数据都已保存。然后，退出所有测量程序，返回主菜单。长按电源键关闭仪器。切勿在数据读写过程中直接断电。将仪器从三脚架上卸下时，务必先旋松中心连接螺旋，双手托住仪器底座小心取下，放回箱内固定位置。清洁镜头和机身，清点附件，完成电池充电，为下一次出征做好准备。

精度的追求永无止境，日常的维护与校准是保证仪器长期稳定发挥的保障。除了避免淋雨、撞击和极端温度，还应定期将仪器送至专业机构进行检定与校准，特别是对光学对中器、管水准器、视准轴误差（2C）和指标差（i角）进行检测与校正，确保仪器各项轴系关系处于最佳状态。
