在精密工程与测绘的领域，拓普康全站仪宛如一位沉默的智者，以其精密的电子与光学结构，将大地的轮廓转化为精准的数据。每一个按钮的背后，都蕴藏着复杂的指令逻辑；每一次看似简单的测量，都依赖于内部无数元件的协同运作。本文将带领您踏上一场前所未有的深度探索之旅，不仅解读面板上每一个按键的奥秘，更将层层剥开其内部构造，理解从物理外壳到核心主板、从光学镜头到传感系统的完整拆解逻辑。这不仅仅是一份操作指南，更是一次对现代测绘科技核心的感性叩问。

外壳与防护结构拆解

拆解的第一步，始于理解其坚固的铠甲。拓普康全站仪的外壳通常由高强度工程塑料与金属框架复合构成，首要目标是保护内部精密光学和电子元件免受灰尘、潮气及物理冲击。拆卸时，需先移除电池仓盖和底部三角基座连接盘，使用专用工具拧下隐藏在橡胶密封圈下的固定螺丝。这个过程需要极大的耐心与轻柔的手法，任何粗暴的操作都可能损伤密封性，为日后使用埋下隐患。

外壳的分离往往遵循模块化设计。上部望远镜筒与下部机身主体之间通常有精密的卡扣和定位销连接，在卸下所有可见螺丝后，需要沿着设计缝隙小心撬开。内部通常会有多层防护：最外层是防撞壳体，中间层可能有电磁屏蔽层，最内层则是针对核心部件的独立支架。每一个接口，如USB、串口舱门，都通过独立的防水防尘结构进行密封，拆解时需注意保护这些密封胶圈。

理解外壳的拆解顺序与结构，是安全接触内部世界的前提。它揭示了仪器设计者对可靠性的极致追求——每一道螺纹、每一个卡扣，都是为了在恶劣野外环境中守护那份测量的精准。还原时，必须确保所有密封件完好归位，螺丝扭矩均匀，这是仪器生命延续的基石。

控制面板与按键模块剖析

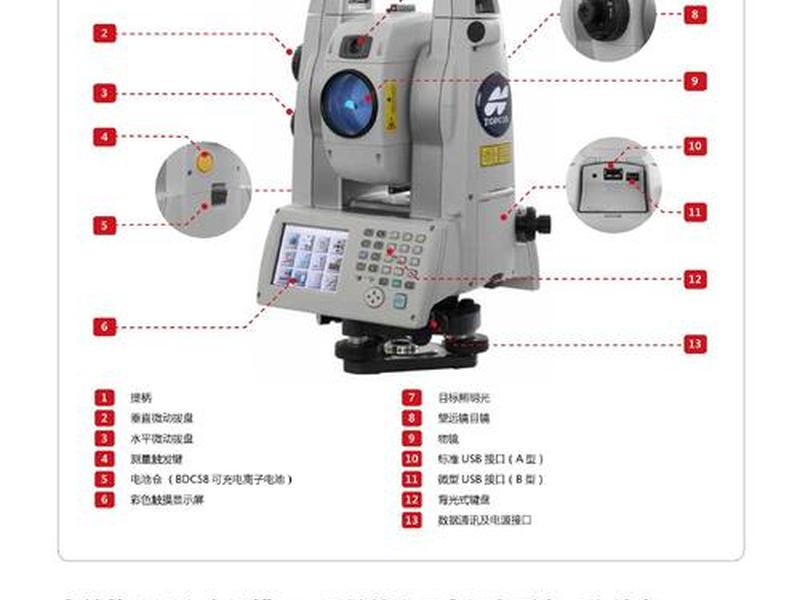

当外壳褪去，控制面板便完整呈现。这块集成了按键、显示屏和背光模块的区域，是人机交互的核心枢纽。按键通常采用硅胶材质，具有良好的触感与密封性，其下方是薄膜电路或独立的微动开关。拆卸面板时，需先断开它与主板的柔性排线，这些排线异常纤细，连接器往往带有锁扣，需用巧力开启而非生拉硬拽。

每一个按键都有其明确的电气定义。例如，“MEAS”测量键直接触发测距单元工作；“ANG”角度键切换至角度测量模式并初始化相关寄存器。通过电路图可以追溯，按键信号经由编码芯片处理后，通过数据总线传递给中央处理器。解读按钮，本质上是解读一套被硬件固化的操作逻辑。清洁或更换按键时，需特别注意防止静穿下方的电路。

面板上的显示屏同样是一个独立模块，多为高亮度的液晶或OLED屏幕，通过排线与主板相连。背光系统确保在昏暗环境下清晰阅读。这个区域的拆解与维护，要求操作者具备基本的电子知识，并时刻防范静电。它让我们直观感受到，每一次指尖的按压，是如何转化为一道电信号，唤醒仪器深处复杂的运算。

光学与测距核心单元探秘

这是全站仪的灵魂所在。光学系统主要包括望远镜镜筒、物镜组、目镜组以及分光棱镜系统。拆解望远镜筒需要极高的洁净环境，通常从卸下目镜端开始，逐步取出调焦透镜组。灰尘是光学系统最大的天敌，任何微小的颗粒落在镜片上，都会导致成像模糊甚至测量偏差。物镜侧通常有密封窗，保护内部复杂的棱镜系统。

测距核心——光电测距单元（EDM）是技术集成度最高的部分。它通常由发射激光管、接收光电二极管、复杂的调制解频电路以及光路调整机构组成。拆解此部分风险极高，非专业人员绝不可轻易尝试。激光管的准直、接收光路的对焦，都是在出厂前经过精密校准的，微米级的错位就可能导致测距功能失效或精度大幅下降。

理解这套光机系统的运作，便能明白全站仪如何实现“所见即所测”。它发射一束调制激光到棱镜，接收反射信号，通过计算相位差得到精确距离。望远镜的十字丝瞄准与编码度盘结合，获取精确角度。这个单元的拆解，更像是在观摩一场光与电的精密舞蹈，任何一步错位都会让舞蹈戛然而止。

中央主板与传感器系统解码

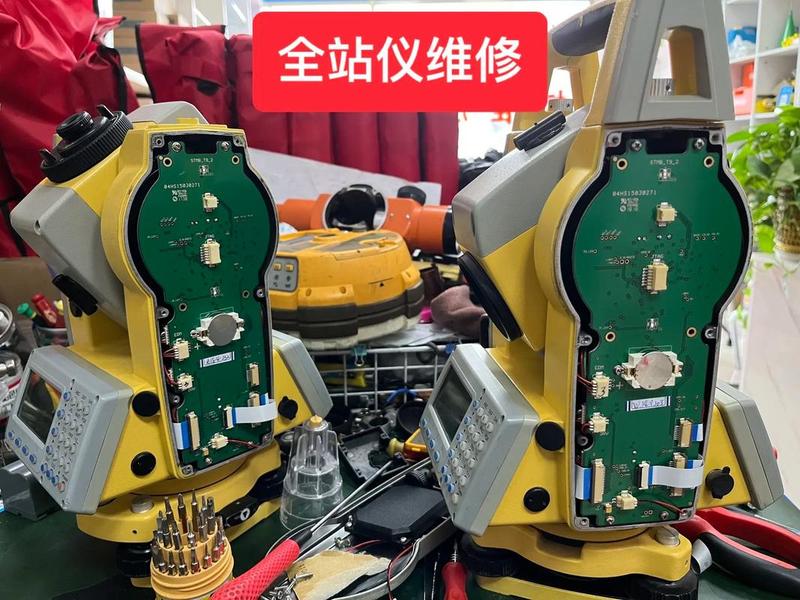

主板是全站仪的“大脑”，一块高度集成的多层电路板上，焊接有主处理器、内存、存储芯片、各种接口控制器以及电源管理模块。拆解主板需先断开所有外围连接：包括前面板排线、光学编码器信号线、测距单元数据线、电池供电线等。主板通过螺丝和定位柱固定在机架内，常有导热垫与金属机壳接触以辅助散热。

传感器系统环绕在主脑周围。最重要的是角度传感器——光栅编码器或绝对编码器，它被精密安装在水平轴和垂直轴上，将机械转动转化为数字信号。拆解编码器是禁区中的禁区，其安装精度要求达到角秒级别。还有双轴倾斜传感器（补偿器），用于检测仪器的微小倾斜并自动对角度测量进行改正。这些传感器通过专用接口与主板通信。

研读主板上的芯片布局与走线，仿佛在阅读一幅科技地图。它告诉我们数据如何流动：从编码器获取角度原始值，从测距单元获取距离数据，经过处理器结合仪器常数、大气参数等进行综合解算，最终生成我们看到的坐标、距离和高差。这个系统的复杂性与可靠性，是现代测绘科技上的明珠。

数据接口与电源模块解析

在仪器的侧面或底部，集成了数据通讯的桥梁。常见的RS-232C串口、USB接口、蓝牙/Wi-Fi模块以及SD卡槽，都通过子板或直接集成在主板上与内部总线相连。拆解这些接口模块，可以看到精密的端口保护和滤波电路，它们确保数据在传输过程中稳定，并抵御外部电压浪涌的冲击。

电源管理系统同样关键。它负责将电池电压转换为主板、显示屏、测距单元等所需的各种稳定电压。拆解电源部分，可以看到DC-DC转换电路、滤波电容和稳压芯片。电池触点与电源管理芯片相连，具备充放电保护、电量检测功能。维护时需检查这些触点是否氧化，确保能量稳定供给。

这一部分虽然不像光学核心那样神秘，却是仪器与外界交互、持续工作的生命线。接口的稳定性决定了数据导出是否顺畅，电源的可靠性则直接关系到野外工作的续航与安全。拆解它们，让我们看到仪器不仅是孤立的测量工具，更是整个数据采集与处理生态中的重要节点。

总装还原与功能校验心法

拆解是为了更深的理解，而完美的还原则是终极考验。总装顺序与拆解基本相反，需遵循“从内到外，先核心后外围”的原则。每一步安装都要确认连接器插接到位、螺丝紧固扭矩适当（尤其光学部件）、排线无折压。安装密封圈前，可涂抹少量专用硅脂以保持弹性并增强密封。

还原过程中，最关键的环节是校准与校验。即使所有部件原样装回，机械应力也可能导致光轴或轴系产生微变。必须进行基本的检验：包括望远镜视准轴误差（2C差）、横轴误差、竖盘指标差等。这需要专业的校准平台和知识。对于普通使用者而言，拆解到一定程度进行清灰维护后，至少应进行简单的测角、测距比对，与已知基准点数据对比，确认仪器精度未受影响。

真正的掌握，源于拆解后成功将其恢复如初，且功能完好。这个过程充满敬畏，它教会我们，精密的仪器是脆弱的，也是坚韧的。每一次谨慎的拆装，都是与工程师对话，理解他们如何在有限空间内，平衡精度、可靠性与人性化操作。
