在测绘与工程领域，精度是丈量世界的唯一标尺。拓普康全站仪，这台集光学、电子与计算技术于一身的精密仪器，正是开启高精度测量大门的金钥匙。无论是蜿蜒的公路、高耸的建筑，还是复杂的地下管网，其坐标与形态的奥秘，都依赖全站仪来精准揭示。本文将深入剖析拓普康全站仪的使用方法，通过图解式的分步拆解，带您从设备认知到实战应用，全面掌握这门将设计蓝图精准落位于现实大地的“空间翻译”艺术。

设备认知与精准架设

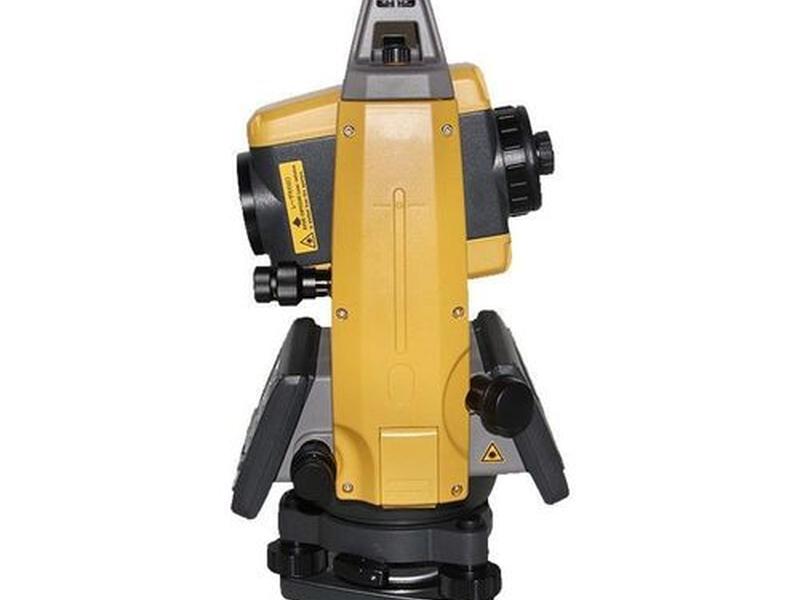

工欲善其事，必先利其器。成功使用拓普康全站仪的第一步，始于对其“身体构造”的深刻理解与稳固安置。仪器主要由望远镜系统、操作面板与显示屏、制动与微动螺旋、数据存储模块以及基座和三脚架等核心部件构成。望远镜如同仪器的“眼睛”，负责精确瞄准；操作面板则是“大脑”的交互界面，控制所有测量逻辑。

仪器的架设是测量精度的基石，其过程本身就是一门追求极致稳定的艺术。需要展开三脚架，调整架腿长度使架头大致水平且高度适宜，在松软地面务必踩实脚钉或使用防滑垫。随后，双手平稳托住仪器主机，将其底部的定位凸起对准基座凹槽，顺时针旋转锁紧钮直至听到清脆的“咔嗒”声，完成主机与基座的牢固对接。

接下来进入至关重要的对中与整平环节。通过光学或激光对中器观察地面测站点，平移（非旋转）仪器主机，使十字丝中心与测点标志精确重合，对中误差需严格控制在一毫米之内。紧接着，调节基座上的三个脚螺旋，使圆水准器的气泡居中，完成初步整平。现代拓普康全站仪大多具备电子气泡功能，开启后可进行更精确的双轴电子整平，确保仪器水平误差小于正负0.3角分，为后续所有测量数据打下无可撼动的精度基础。

测量模式与基本操作

当仪器在测站点上巍然屹立，测量世界的征程便正式开启。拓普康全站仪的开机自检如同一场精密的开机仪式，长按电源键，系统自动进行轴系误差检测、补偿器校准与内存初始化，确保仪器处于最佳战斗状态。开机后，根据提示输入当前温度、气压等气象参数以修正大气折射影响，并选择正确的坐标系，是保证数据“出生”就正确的关键。

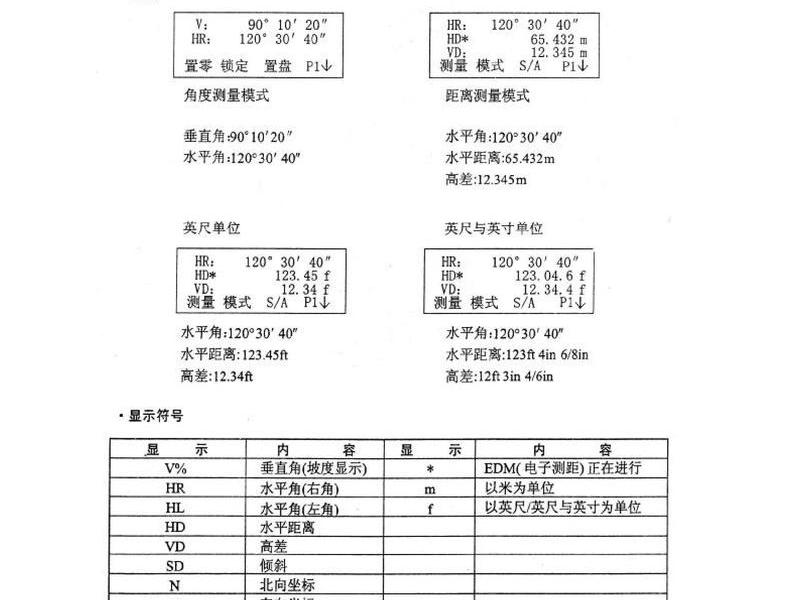

基本测量操作核心围绕角度与距离展开。进行角度测量时，松开制动螺旋，转动望远镜精确照准目标，按【角度】键锁定读数，屏幕上即显示水平角与垂直角。水平角测量支持方向观测法，垂直角测量则依赖仪器内置的自动补偿功能来消除倾斜误差。距离测量则更为智能，照准棱镜后按下【测距】键，仪器自动发射并接收红外或激光信号，直接计算出仪器到棱镜的斜距，并可根据输入的仪器高与棱镜高，实时解算并显示平距和高差。

为了获得更高精度，实践中常采用多次测量取平均值的方法来降低偶然误差。需避免在强光直射或烟雾弥漫的环境下作业，以防信号衰减。每一次按键，每一次照准，都是与空间信息的一次严肃对话，容不得半点马虎。

坐标测量实战流程

坐标测量是全站仪的核心应用，其本质是建立测量坐标系并将未知点纳入该体系。整个过程如同为一片区域建立唯一的“空间身份证”系统。第一步是设置测站点：在仪器中手动输入或调用已知的测站点三维坐标（N, E, Z），并使用钢卷尺精确量取仪器横轴中心到地面标志点的垂直高度（仪器高）并录入。

更为关键的步骤是后视定向，这决定了整个坐标系的方向。在后视定向界面输入另一个已知控制点（后视点）的坐标，仪器会自动计算出理论方位角。然后，松开水平制动，转动望远镜精确照准后视点的棱镜中心，利用微动螺旋使十字丝与棱镜中心严丝合缝地重合。比对仪器实测水平角与理论方位角，若误差在限差内（通常要求≤5秒），即可确认并锁定定向，至此，一个以测站为原点、以后视方向为基准的测量坐标系便稳固建立。

坐标系建立后，坐标采集便水到渠成。将棱镜立于待测点，在全站仪上切换至坐标测量模式，照准棱镜并启动测量，仪器瞬间即可解算并显示该点的三维坐标，并可自动存储至指定文件。这套流程是将图纸上的抽象坐标转化为实地可寻的具象位置的核心技术。

施工放样精准导航

如果说坐标测量是“读取”现实世界，那么施工放样就是“写入”设计蓝图。放样功能让全站仪化身成为工地的“GPS导航仪”，引导施工人员将设计点位精准标定在现场。操作时，首先进入放样功能菜单，输入或直接从CAD文件导入待放样点的设计坐标。

仪器会根据当前测站坐标和定向，瞬间计算出测站点到该设计点的理论方位角、平距和高差。随后，司镜员手持棱镜在大概位置立镜，测量员照准棱镜并进行测量。屏幕会清晰显示棱镜当前位置与目标点位的三维偏差，例如“向东0.15米，向北0.23米，低0.05米”。

测量员根据屏幕的箭头指示和数值提示，指挥司镜员前后左右、上下移动棱镜。通过反复的“测量-移动-再测量”的微调过程，如同玩一场精密的“热冷”游戏，直到平面偏差和高程差值均达到要求（通常要求≤3毫米），此时棱镜所在位置即为设计点位。蜂鸣提示音响起，标志着又一个设计点被完美复刻到大地上。

数据管理与后期处理

现代测量不仅是野外数据采集，更是内业数据流转与管理的系统工程。拓普康全站仪内置大容量存储空间，能够按项目、日期或测站自动分类保存测量与放样数据，有效防止数据混乱。测量过程中，可为每个点赋予唯一的点号和特征编码，构建起结构化的空间数据库。

野外工作结束后，通过仪器的USB接口或蓝牙功能，可以将数据快速导出至电脑。导出的数据通常兼容CSV、DXF等通用格式，能够无缝对接AutoCAD、南方CASS等专业成图软件或Excel进行后续处理。在专业软件中，可以进一步进行坐标计算、面积量算、土方分析、生成包含点位示意图和精度统计报告的标准化成果图表。

规范的数据管理流程，确保了从野外采集到内业成图、成果交付的全链条数据完整性与可靠性，让每一组数字都能讲述其在工程中的准确故事，是测量工作价值最终体现的保障。

维护保养与精度保障

作为高精度光电仪器，拓普康全站仪的精妙需要悉心呵护。日常使用中，应避免阳光长时间直射显示屏和物镜，在高温环境下需缩短连续工作时间。雨天作业必须加装防雨罩，并确保各接口密封良好。运输时，务必将其放回专用的仪器箱内，并锁紧制动螺旋，防止内部轴系在颠簸中受损。

镜头的清洁需使用专用的镜头纸和吹气球，切忌用手直接触摸或使用普通布料擦拭。电池的维护也至关重要，应使用原装充电器，避免过充过放，长期不用时应定期充电以保持电池活性。仪器应定期送至授权服务机构进行检验与校正，确保其测角、测距精度始终符合出厂标准。

每一次精心保养，都是对测量精度的一份投资。只有让仪器始终处于最佳状态，它才能在关键时刻回报以最值得信赖的数据，守护每一项工程的几何尊严。
