在精密测绘的世界里，仪器是测量师延伸的感官与双手。拓普康全站仪，作为行业内的佼佼者，以其卓越的性能和可靠的精度，成为无数重大工程项目背后的“沉默功臣”。今天，我们将深入探索其两大明星型号——拓普康OS101与拓普康GM102，为您揭开它们神秘的面纱。无论您是初次接触测绘的新手，还是希望提升技能的专业人士，这篇详尽的教程都将引领您掌握从基础架设到高级应用的全套操作精髓，让复杂的测量任务变得清晰而高效。

一、初识双雄：型号定位与核心差异

拓普康OS101与GM102虽同属全站仪家族，但其设计哲学与应用场景却各有侧重，如同一位是运筹帷幄的“智能军师”，另一位则是攻坚克难的“野战尖兵”。

OS101被定义为专业型全站仪，它搭载了先进的WinCE 7.0智能操作系统，内置名为MAGNET的软件平台。这使其超越了传统测量工具的定义，成为一台内外业一体化的移动工作站。它支持CAD草图直接加载、复杂的道路计算、导线平差以及DTM（数字地面模型）计算，非常适合需要进行大量数据处理和复杂计算的桥梁、水利、隧道设计等项目。其高分辨率彩色触摸屏使得操作如同使用智能手机般直观流畅。

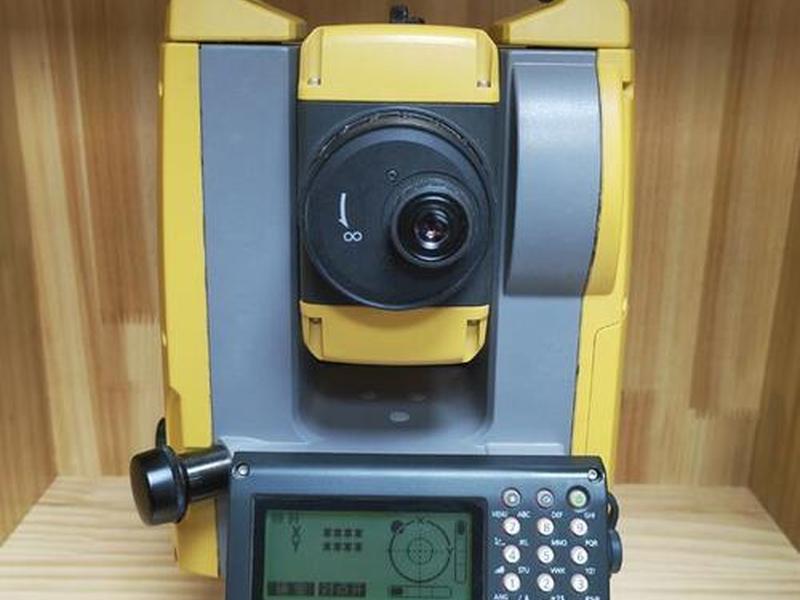

GM102则定位为长测程免棱镜工程型全站仪，是拓普康将尖端测距技术下放的典范之作。它的核心魅力在于长达1000米的无棱镜测距能力。这意味着在危险、陡峭或难以安置棱镜的区域，如悬崖、深坑或钢结构内部，测量人员无需冒险抵达目标点，仅凭仪器本身即可安全、高效地获取数据。其机身坚固，拥有IP66级超高防尘防水等级，足以应对隧道、矿山、野外等各种恶劣环境，是真正的“工程悍将”。

理解这两者的根本区别，是选择合适工具、高效开展工作的第一步。OS101强在“智算”，GM102胜在“远测”与“坚韧”。

二、起航之基：仪器架设与初始化设置

完美的测量始于稳固的架设。这一步看似基础，却直接决定了后续所有数据的精度根基，丝毫马虎不得。

架设过程遵循“稳、平、准”三原则。展开三脚架并置于稳固地面，通过伸缩架腿进行粗平，使圆水准气泡大致居中。然后，将仪器小心地安装到三脚架基座上，听到清脆的“咔嗒”锁紧声后，轻微旋转主机确认无晃动。进入精平与对中环节：通过调节三个脚螺旋，使长水准管气泡严格居中，完成整平；同时通过光学对中器或激光对中器，微移仪器，使地面测点中心与仪器竖轴中心精确重合。这个过程需要耐心与细致的微调。

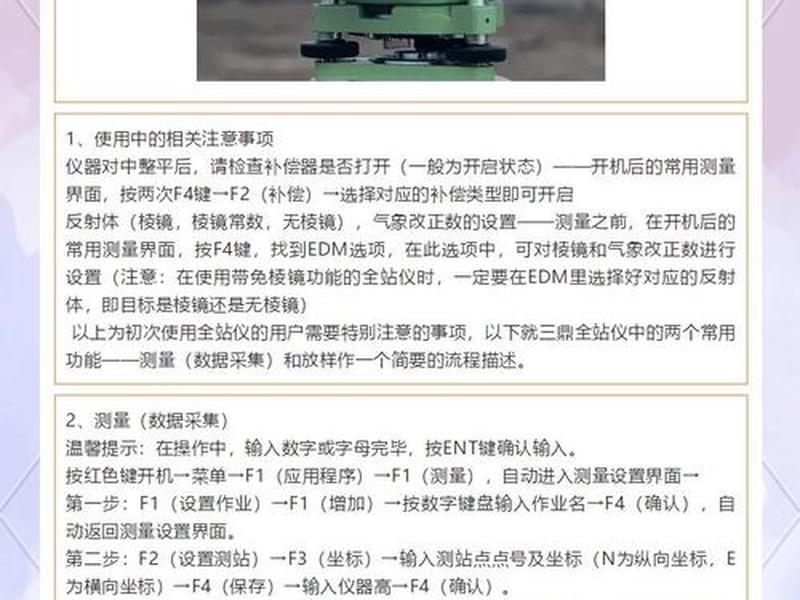

开机之后，至关重要的初始化设置不容忽视。首先应根据现场环境，输入正确的环境参数，特别是温度和气压，因为这些因素会影响光波在大气中的传播速度，从而影响测距精度。必须正确设置棱镜常数。如果使用反射棱镜，常数通常设为-30mm（常见棱镜值），若使用免棱镜模式，则设为0。GM102用户在此处可以灵活切换模式。OS101用户则可以在其智能系统中，预先保存多套针对不同项目或天气条件的参数模板，极大提升工作效率。

三、核心操作：角度与距离测量详解

测量是全站仪最基本也是最重要的功能，主要分为角度测量和距离测量两大类。掌握其原理与操作，是驾驭仪器的关键。

角度测量包括水平角（方位角）和垂直角（高度角）的测量。操作时，先用望远镜粗瞄目标，锁紧水平与垂直制动螺旋，然后通过微动螺旋精确对准棱镜中心或目标点。在OS101的触摸屏上，可以直接点击测量键获取并记录角度值；GM102则通过物理按键操作，其双面显示屏便于正反两侧操作。测量时，采用盘左、盘右两个盘位观测取平均值，可以有效消除仪器本身的视准轴误差和横轴误差，这是提高角度测量精度的经典方法。

距离测量则更为多样。斜距是仪器中心到目标点的直线距离；平距是斜距在水平面上的投影；高差则是两点间的高程之差。全站仪可直接测量斜距，并自动计算显示平距和高差。GM102在免棱镜模式下，其独特的双光学系统和安全的激光级，能在长达1000米的距离上，以±(1.5mm+2ppm)的精度获取数据，光斑更小，功耗更低。而OS101在进行长距离棱镜测量时，测程可达5600米，足以应对超大型工程项目。

四、高级应用：坐标测量与施工放样

将基础的测角测距能力结合起来，全站仪便展现出其真正的威力——确定点的三维坐标，并将设计图纸精准地“投放”到现实大地。

坐标测量前，必须建立正确的坐标系。这需要先设站，即输入测站点的已知坐标（X，Y，H）和仪器高。然后进行后视定向，通过瞄准另一个已知坐标点，将仪器方位与实地坐标系关联起来。完成这些设置后，瞄准任意待测点，仪器便能瞬间计算并显示该点的三维坐标。OS101的智能系统允许直接导入或现场绘制简单的CAD图形，将测得的点实时显示在图形背景上，非常直观。

施工放样是测量的逆向过程。根据设计图纸上的坐标，在实地找到对应的点位。在放样模式下，输入待放样点坐标，仪器会实时显示当前视线方向与目标点之间的水平角偏差、距离差值。测量员根据屏幕引导，指挥棱镜或免棱镜目标移动，直至偏差接近为零，该点即被精确放样到地面。GM102的激光指向功能，能为放样提供可见的光束指示，在光线不佳的环境下尤其有用。这两种仪器都内置了丰富的应用程序，可轻松完成道路中线、边坡、悬高、对边等复杂测量。

五、数据智慧：处理、管理与传输

现代全站仪不仅是数据采集器，更是数据管理的中枢。有效的数据流管理，能令外业和内业无缝衔接。

两款仪器都拥有强大的内存。GM102可存储高达50000个测量点，并支持扩展存储卡；OS101的数据管理能力则更上层楼。测量数据可以按项目、日期或作业类型进行分类存储，避免混淆。关键在于数据的导出与传输。两者均支持蓝牙功能，测量员可以在现场直接将数据发送到智能手机、平板电脑或笔记本电脑，实现数据的实时备份和初步查看。

OS101的MAGNET系统将这一过程智能化到了新高度。它可以在仪器上直接进行初步的数据处理、计算和平差，甚至生成简单的报告。测量、计算、成图的过程被极大压缩，实现了“所见即所得，所测即所用”。这种内外业一体化的理念，显著减少了返回办公室后的工作量，降低了出错的概率，让测量员能将更多精力投入到现场问题的解决上。

六、保养维护与实战技巧

精密的仪器需要用心的呵护，正确的保养能延长其寿命，保证其精度。掌握一些实战技巧，能让野外工作事半功倍。

日常保养至关重要。仪器在运输时必须放入专用箱内；使用中避免阳光直射望远镜物镜，防止剧烈震动；雨天使用后，应用软布擦干水滴，特别是镜头部分。电池管理是另一重点，应使用原装充电器，避免过度放电，长期不用时定期充电。GM102的BDC70电池在省电模式下可支持长达32小时的连续工作，足以应对全天候野外作业。

实战中，一些小技巧能提升效率。例如，在强光下看不清屏幕时，可以开启背光或使用遮阳伞；进行长距离免棱镜测量时，目标物最好是反射率较高的物体（如柯达白测试板），并保持表面清洁；在复杂环境中，利用OS101的图形化界面预先规划测量路线和点位。每次测量开始前，花几分钟检查仪器设置和常数，这能避免因参数错误导致的全盘数据作废。记住，良好的工作习惯是测量精度最可靠的保障。

通过以上六个维度的深入剖析，我们完成了对拓普康OS101与GM102全站仪从认识、操作到精通的全旅程探索。OS101以其智能操作系统和强大的内置软件，化身成为工程测量的“智慧大脑”，擅长处理复杂计算与数据集成；GM102则凭借其超凡的1000米免棱镜测程和坚固的防护能力，成为野外恶劣环境下的“可靠臂膀”，专攻远程、高危地形的数据获取。

它们代表了拓普康在精密测绘领域两个不同方向的顶尖技术结晶：一个是面向数字化、智能化的工作流整合，另一个是追求测量极限与环境适应性的硬核突破。掌握这两款仪器的操作，不仅意味着掌握了两种强大的工具，更意味着您拥有了应对从精细化设计放样到大规模野外勘探等各类测绘挑战的全面能力。让科技赋能您的测量工作，让每一次对准，都指向更精确的未来。
