在精密工程测量的世界里，仪器是测绘工程师延伸的感官与双手。拓普康全站仪，作为行业内的标杆之一，其GM102与经典款GTS-102N型号，凭借卓越的性能与可靠的精度，成为众多大型工程项目——从穿山越岭的隧道到凌空飞架的桥梁——不可或缺的得力伙伴。本文将为您揭开这两款仪器神秘而强大的面纱，提供一份从基础架设到高级应用的深度教程，助您驾驭这把测绘界的“瑞士军刀”，让每一次测量都精准无误。

一、仪器初识与核心性能解析

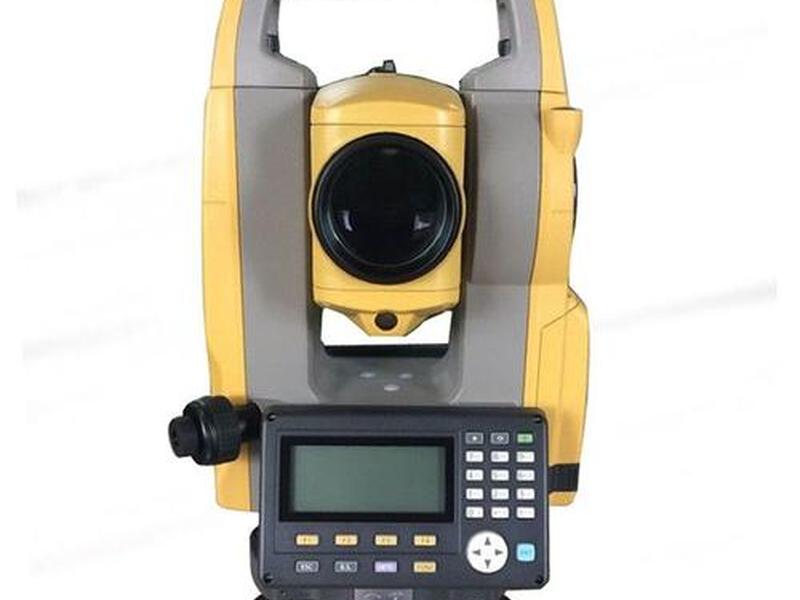

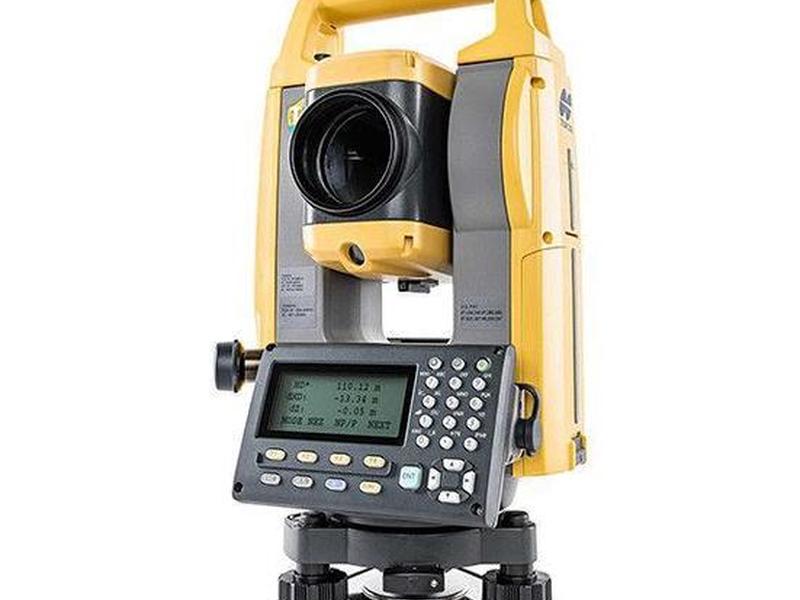

在接触任何精密仪器之前，理解其核心参数与设计哲学至关重要。拓普康GM102全站仪是一款面向高精度需求的旗舰产品，它拥有令人惊叹的1秒级测角精度和“1.5mm+2ppm”的精密测距模块，无棱镜测程可达1000米。这意味着在复杂地形中，即使目标点难以接近，也能安全、高效地获取数据。其坚固的机身设计符合IP66防尘防水标准，能够从容应对隧道内的潮湿粉尘或野外骤雨等恶劣环境。更令人印象深刻的是其超长续航，一块电池在省电模式下可连续工作长达32小时，足以支撑整个工作日的密集测量任务。

相比之下，拓普康GTS-102N则是经久不衰的经典之作，广泛应用于工程测绘、房产测量及市政建设等领域。它的测角精度为±5秒，测距精度为±(2mm+2ppm)，单棱镜测程可达3000米。仪器内置单轴倾斜补偿器，能自动修正竖轴倾斜误差，保障了竖直方向测量的准确性。其同轴双速制、微动机构的设计，使得照准目标既快速又精准。无论是GM102的尖端性能，还是GTS-102N的稳定可靠，它们都共享着拓普康对精密与耐用的不懈追求。

理解这些参数不仅是阅读说明书，更是掌握仪器能力边界的关键。高精度意味着在控制网布设、变形监测中能捕捉毫米级的细微变化；强大的测程与环境适应性，则直接决定了在大型水利枢纽、跨海大桥等宏大场景中的作业可行性。选择哪一款，取决于工程精度要求、环境挑战与预算的综合考量。

二、测量前奏：仪器的完美架设与设置

完美的测量始于稳固的架设。第一步是三脚架调平：选择坚实地面展开脚架，通过伸缩腿进行粗平，使圆水准器气泡大致居中。随后是精平，通过调节基座上的三个脚螺旋，使管水准器在相互垂直的两个方向上气泡都严格居中。这个过程需要耐心与细致，因为任何微小的倾斜都会在长距离测量中被放大。

接下来是对中操作。利用光学对中器，通过轻微滑动仪器在架头上的位置，使地面测站点的标志精确位于对中器分划板的中心。对于GTS-102N，这个过程尤为关键。完成对中后，需再次检查整平，两者往往需要反复调整直至完美。连接电池，按下电源键开机，仪器自检后便进入工作状态。

开机后的初始设置是保障数据准确的基础。首要任务是输入或检查当前的环境参数：环境温度与大气压力。这些数值直接影响光波在大气中传播的速度修正，对于长距离精密测距必不可少。必须根据所使用的棱镜型号，正确设置棱镜常数。常见的棱镜常数有-30mm、0mm、+3mm等，设置错误将直接导致所有距离测量产生系统性偏差。GM102和GTS-102N都提供了便捷的菜单进行这些设置，养成作业前核查的习惯，能避免后续大量的返工与纠错。

三、核心操作流程：从坐标测量到数据采集

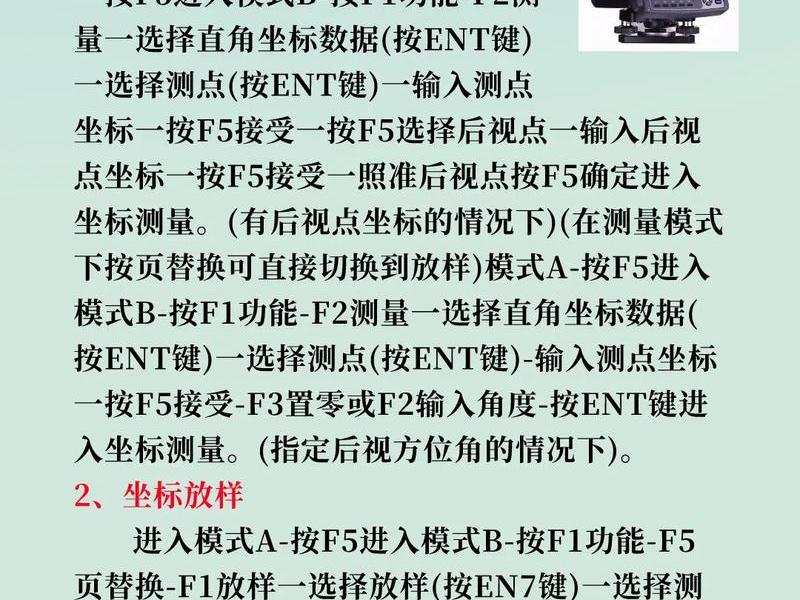

掌握了架设与设置，我们便进入了实战的核心环节。无论是坐标测量还是工程放样，其逻辑起点都是建立测站。以GTS-102N为例，在数据采集模式下，首先需要输入测站点信息：包括点号、三维坐标（N, E, Z）以及量取的仪器高。这些数据可以手动键入，也可以从仪器内存中预先存储的坐标文件中调用，这大大提升了重复测站的效率。

随后是后视定向，这是确定测量坐标系方向的关键步骤。输入后视点的坐标或直接输入已知方位角，然后精确照准后视点上的棱镜，进行测量。仪器会自动计算并显示定向误差，通常要求平面坐标误差在毫米级（如小于6mm）方可确认。这一步骤如同为仪器赋予了“方向感”，之后的所有测量都将基于这个建立的坐标系。

完成设站后，便可开始测量未知点。照准目标点上的棱镜，按下坐标测量键，仪器会瞬间解算并显示该点的三维坐标。所有测量数据可以实时存储到指定的文件中，点号、编码、坐标值一并记录，为内业成图与计算提供了完整的数据链。GM102在此流程上更为智能化，其流畅的菜单引导和更大的内存容量，让连续、批量的数据采集变得轻松自如。

四、高级应用秘籍：放样与后方交会

如果说坐标测量是“感知世界”，那么放样就是“塑造世界”。放样功能是将设计图纸上的点位精确标定到实地。在放样菜单中，输入待放样点的设计坐标，仪器会实时计算并显示当前棱镜位置与目标点的水平角偏差（dHR）和水平距离偏差（dHD）。司镜员根据提示“向前、向后、向左、向右”移动，直到两项偏差都接近于零，该点即被精确标定。这个过程是桥梁桩基定位、建筑轴线测设的日常。

另一种极具价值的高级功能是“后方交会”。当在两个已知点上都无法架设仪器时，后方交会法展现了其魔力。只需在未知点P架设仪器，并分别照准两个或以上已知点A、B进行测量，仪器便能自动解算出测站点P的坐标。这种方法在通视条件复杂、控制点难以到达的场地（如深基坑底部、茂密丛林）中尤为实用。GTS-102N和GM102都内置了成熟的后方交会程序，只需按步骤操作，即可快速建站，化不可能为可能。

GM102等新型号还集成了对边测量、面积计算、悬高测量等实用功能。例如，对边测量可直接计算两个不可通视点间的平距和高差，非常适合监测基坑支护结构的变形；面积测量功能可快速测算不规则地块的面积。熟练掌握这些功能，能将全站仪从单一的数据采集工具，升级为现场快速计算与决策的智能终端。

五、数据管理与维护保养智慧

测量数据的价值，一半在于获取，另一半在于管理。两款仪器都提供了完善的数据存储与管理功能。测量数据可以按项目存储在独立的文件中，方便导出与整理。数据导出方式多样，既可以通过传统的数据线连接电脑，部分型号也支持蓝牙或存储卡传输，实现现场数据与成图软件的无缝对接。

仪器的维护保养直接关系到其寿命与精度。每次使用后，应用柔软的毛刷清理镜片与机身灰尘，严禁用手直接触摸光学部件。仪器在运输时必须装入专用的箱包内，避免颠簸震动。长期存放应置于干燥、通风的环境中，并将电池取出单独存放。全站仪是精密的光电一体化设备，定期的专业检定与校准至关重要，这是保证测量成果法律效力和工程质量的底线。

尤其需要注意的是，在烈日或严寒下作业，既要保护仪器，也要爱护操作人员。为仪器打伞遮阳，避免温度急剧变化影响性能；在严寒中，电池续航会缩短，需准备备用电池。养成良好的使用与维护习惯，这台精密的伙伴才能长久地为您提供忠诚服务。
