在工程测绘的精密世界里，一台可靠的全站仪是测量工程师最信赖的伙伴。拓普康GM系列全站仪，以其卓越的稳定性和用户友好的设计，成为众多项目现场的常客。本文将深入解析拓普康GM52全站仪操作教程与拓普康全站仪GM102教程，带您揭开这两款明星机型高效作业的秘密。无论您是初次接触的新手，还是希望提升效率的老手，这篇融合了核心操作、实用技巧与深度解析的指南，都将为您提供清晰的行动路线图。

一、开箱与架设：稳固测量的第一步

任何精密的测量都始于一个稳固的起点。GM52和GM102的标准配置通常包括主机、电池、充电器、镜头盖、遮光罩、工具包及仪器箱。取出仪器时，务必确认所有配件齐全，并检查主机有无运输造成的明显损伤。

仪器的架设是测量成败的基础。展开三脚架并大致安置在测站点上方，保持架头大致水平且高度适宜。然后，小心地将全站仪从箱中取出，通过中心螺旋牢固地连接至三脚架基座。听到清晰的“咔嗒”锁紧声是关键。随后进入精平环节：通过调整三个脚螺旋，使圆水准气泡精确居中。对于GM系列配备的激光对中器，打开电源后，通过微移仪器或调整脚架，使激光点精确对准地面测点标志。这个过程需要耐心，因为稳固而精确的对中整平，直接决定了后续所有测量数据的可靠性。在恶劣环境下，GM52和GM102高达IP66的防尘防水等级能让您更安心地作业。

一个常被忽略但至关重要的细节是温度适应。特别是在严寒季节，若将仪器从温暖的室内直接带到零下的户外，内部元件收缩可能导致按键暂时失灵。建议在搬运前打开数据接口护盖平衡气压，或将仪器在箱中逐渐适应环境温度，以保证所有功能正常。

二、开机设置与参数初始化

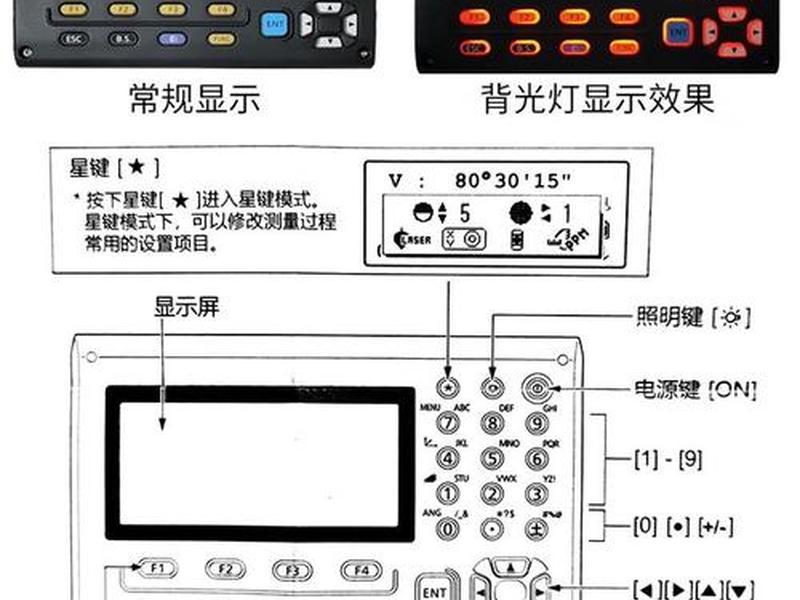

按下电源键，伴随着熟悉的开机提示音，您便进入了拓普康的测量世界。GM52和GM102都拥有直观的双面操作面板和图形化菜单，大大降低了学习门槛。开机后首要任务是进行参数初始化，这是保证测量精度的软件前提。

您需要进入设置菜单，根据当前作业环境，输入正确的温度和气压值。这些参数会影响光波在大气中的传播速度，进而修正测距结果。接着，必须根据所使用的反射目标类型，设置对应的棱镜常数。例如，使用拓普康原厂单棱镜时，常数通常设为-30mm。这一步错误将导致所有距离测量产生系统性偏差。检查并确认角度测量单位、距离单位、坐标格式等是否符合项目要求。

GM102得益于其更新的EDM（电子测距）系统，在精测模式下首次测量时间仅需约1.5秒，后续测量可快至0.9秒。在设置中，您可以根据测量需求选择“精测”、“速测”或“跟踪”模式。对于地形点采集，速测模式效率更高；而对于精密控制点测量，则务必使用精测模式。合理利用GM102高达50000点的海量内存，可以规划好文件管理习惯，按工程或日期创建独立文件，避免数据混乱。

三、核心测量功能实战操作

掌握了基本设置，便可进入核心的测量操作。首先是角度测量，这是全站仪的基础功能。照准第一个目标，通常通过望远镜中的十字丝精确瞄准棱镜中心，在屏幕上置零或输入已知方向角，然后旋转照准部瞄准第二个目标，屏幕便会实时显示水平角和垂直角。GM系列的双轴补偿器能自动修正仪器微小倾斜带来的误差，确保角度值的可靠性。

坐标测量是日常工作中最频繁的功能。在设站完成后（即输入测站坐标和仪器高），照准立在待测点上的棱镜，输入棱镜高，按下测量键，仪器便会自动计算并显示该点的三维坐标。GM52的无棱镜模式最远可达500米，GM102更是提升至1000米，这对于测量墙体、悬崖等无法安置棱镜的目标极具价值。在测量时，确保棱镜与仪器视线尽量垂直，长距离测量时建议使用三脚架支撑棱镜，以保持稳定。

放样功能则将设计图纸精准地落实到实地。在菜单中进入放样程序，输入待放样点的设计坐标，仪器会实时计算并显示当前棱镜位置与目标点的水平角偏差、距离偏差和高差偏差。操作者只需根据屏幕提示“向左/向右”“前进/后退”移动棱镜，直至所有偏差归零，该点即放样完成。GM102配备的红绿导向光功能，能在一定距离内通过可见光快速指引放样方向，极大提升了外业效率。

四、高级程序与特殊测量应用

除了基本测量，GM52和GM102内嵌的专用程序能解决复杂的工程问题。对边测量（MLM）程序便是一个强大工具，它无需移动仪器即可直接计算两个棱镜点之间的水平距离、斜距和高差，非常适合用于断面高程测量、计算土方量或监测建筑物变形。

后方交会程序则展现了全站仪的灵活性。当测站点坐标未知且不通视已知点时，您可以在未知点上架设仪器，通过测量至少两个已知控制点的方向和距离，程序便会自动解算出测站点的精确坐标。这在地形复杂、控制点难以到达的区域尤为实用。操作时，尽量使交会角接近90度，并测量多于两个已知点进行平差，以提高解算精度。

面积测量程序可以快速闭合多边形并计算出其面积和周长。悬高测量程序则能测量如电线、桥梁底部等无法直接放置棱镜的目标高度。熟练掌握这些程序，能让您在面对多样化的测量任务时游刃有余，将GM系列全站仪的硬件潜力转化为实实在在的 productivity（生产力）。

五、数据管理与传输技巧

测量工作的价值最终体现在数据上。GM系列全站仪提供了完善的数据管理方案。测量过程中，所有点数据、坐标数据和编码都可以实时存储在仪器内部。GM52和GM102均支持高达50000点的存储容量，足以应对绝大多数工程项目。

数据导出至关重要。您可以通过传统的RS-232C串口线，或者更便捷的USB接口进行数据传输。将U盘（最大支持32GB）插入仪器侧面的USB口，即可轻松地将数据文件复制出来。部分机型还支持选配蓝牙模块，实现无线传输至电脑或移动设备。定期备份数据是良好的职业习惯，避免因仪器意外损坏或操作失误导致数据丢失。

在数据导出后，通常需要导入到专业的测绘软件（如AutoCAD、CASS等）中进行成图或计算。确保传输过程中选择的格式（如常见的.txt或.csv）能与您的后续软件兼容。清晰的文件命名规则和规范的点号、编码体系，能为内业数据处理节省大量时间。

六、日常维护与保养要点

精密的仪器离不开细心的呵护。每次使用完毕，应用专用的镜头刷和吹气球清除物镜和目镜上的灰尘，再用柔软的无尘布轻轻擦拭。严禁用手直接触摸镜片。盖上镜头盖和遮光罩，可以有效防止划伤和灰尘进入。

电池保养直接影响野外作业时间。GM系列使用的BDC46C锂电池，在标准工作模式下可支持长达15小时以上的连续作业。使用原装充电器进行充电，避免过充或过放。长期不使用时，应将电池取出，存放在阴凉干燥处，并保持约50%的电量。仪器本身应存放在干燥、清洁的仪器箱内，避免与化学物品接触。

运输过程中，务必确认仪器已在箱内固定牢靠，避免剧烈震动和碰撞。如果仪器在温差巨大的环境间搬运，应尽量将其放置在仪器箱内，让其温度缓慢变化，以防内部产生冷凝水或部件收缩。定期将仪器送至授权服务机构进行检验和校正，是保证其长期测量精度的根本。
