你是否曾对电脑屏幕上那些精准、复杂的建筑蓝图感到惊叹？是否渴望亲手将脑海中的建筑构想，转化为一张张专业、规范的图纸？CAD，这个建筑设计领域的数字画笔，正是实现这一切的魔法工具。无论是勾勒住宅的温馨轮廓，还是描绘摩天大楼的宏伟骨架，掌握CAD建筑绘图技能，就如同掌握了构建虚拟世界的语言。本文将为你揭开用CAD绘制建筑图纸的神秘面纱，从前期准备到最终出图，带你走完一趟充满创造力的数字建造之旅。

一、 绘图前的精密准备

在动笔（光标）之前，充分的准备是高效、准确绘图的基础。这绝非简单的打开软件，而是一场精密的数字环境搭建。

必须建立清晰的图层体系。想象一下，一栋建筑的结构、墙体、门窗、标注、家具分别绘制在不同的透明胶片上，图层正是这些“胶片”。合理的图层管理（如设置“轴线”、“墙体”、“门窗”、“标注”等独立图层，并赋予不同颜色、线型）能让图纸元素井井有条，后期修改和输出控制变得轻而易举。标注样式的设定至关重要。建筑图纸的尺寸标注必须符合国家制图规范，包括箭头形式、文字大小、尺寸线间距等。许多专业CAD软件内置了规范样式，可直接调用。别忘了设置图形单位（通常为毫米）、绘图界限（相当于图纸大小）以及对象捕捉、极轴追踪等辅助绘图工具。这些设置如同为你的绘图工作铺设了精准的轨道，确保每一步都走在正确的道路上。

二、 搭建建筑的骨架：轴网与结构

任何伟大的建筑都始于一个稳固的框架。在CAD绘图中，轴网就是这座数字建筑的骨架，它决定了所有构件的定位基准。

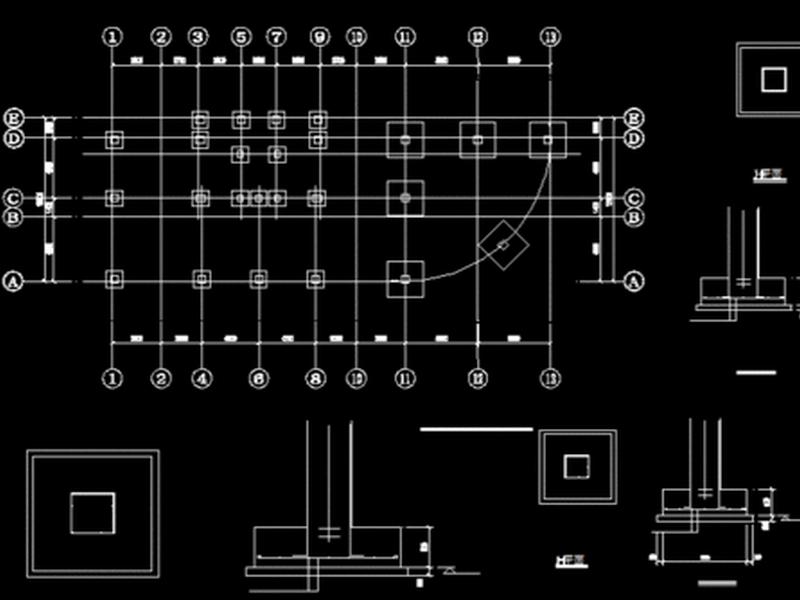

绘制轴网，就是建立一套纵横交错的定位坐标系。使用“直线”或专门的“轴网”命令，根据设计尺寸，绘制出主要的纵向和横向轴线。这一步要求极高的准确性，因为后续所有的墙体、柱子都将依附于此。轴网绘制完毕后，需进行编号和尺寸标注，以清晰表达轴线间的距离。紧接着，便是绘制支撑结构——柱子和承重墙。依据轴网定位，使用“矩形”、“多段线”或“标准柱”等命令绘制柱截面；墙体则常用“多线”或“偏移”命令来绘制双线表示墙厚。记住绘图顺序：先柱后墙，因为柱子是承重核心，墙体应在其间连接，这个逻辑关系在数字模型中同样需要遵守。

三、 塑造空间：墙体、门窗与细节

当骨架确立，接下来便是赋予建筑血肉与表情，即塑造具体的空间围合与开口。

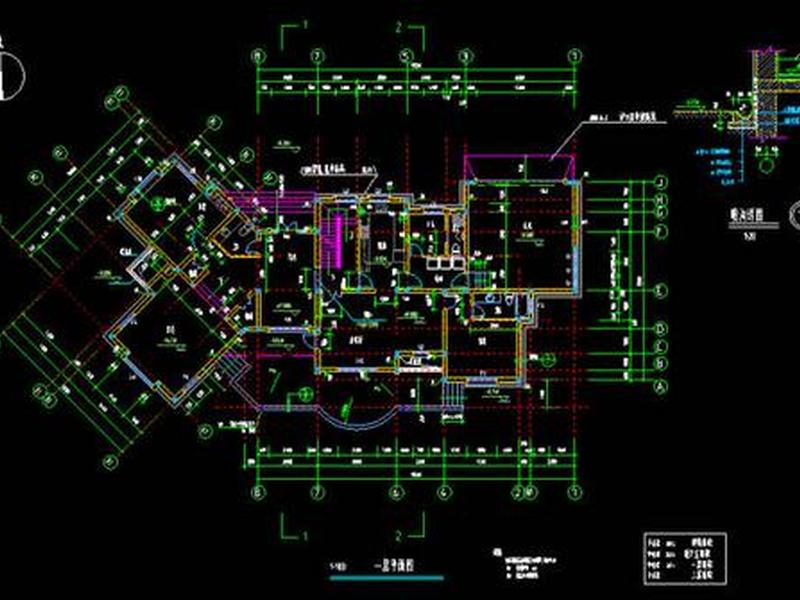

基于已绘制的轴网和结构线，使用“偏移”、“修剪”、“延伸”等编辑命令，进一步完善墙体轮廓，并开设门窗洞口。门窗的插入是现代CAD软件的强项，通常有现成的图库或动态块，可以方便地调整尺寸、型号，并自动在墙体上开出洞口。这一阶段需要大量运用编辑命令，例如“修剪”多余的墙线，“圆角”处理墙体交接，使图纸清晰干净。楼梯、阳台、雨棚、台阶等建筑构件也在此阶段添加。楼梯的绘制需要注意踏步数、宽度和休息平台；阳台和雨棚则要表达其与主体的连接关系和排水坡度。这些细节的准确表达，是图纸能否指导施工的关键。

四、 注入灵魂：文字标注与尺寸标注

一张没有标注的建筑图纸，就像一份没有说明的地图，令人无从下手。标注是为图纸注入可读性和施工指导灵魂的过程。

尺寸标注必须完整、清晰、不重复。使用“线性标注”、“对齐标注”、“连续标注”等命令，详细标注出建筑物的总尺寸、轴线尺寸、细部尺寸三道维度。标注时应遵循“由外到内，由大到小”的原则，避免尺寸线交叉。文字标注则用于说明房间名称、材料做法、标高、索引符号等。设置统一的文字样式，确保所有说明文字清晰可辨。标高符号、剖切符号、指北针等图例也需要准确放置。这个阶段是对前面所有图形工作的校验，常常能发现设计中的尺寸矛盾或遗漏，是深化设计不可或缺的环节。

五、 从平面到立体：立面与剖面生成

建筑是三维的艺术，仅靠平面图无法完全表达其全貌。立面图和剖面图是从不同视角对建筑的深度解读。

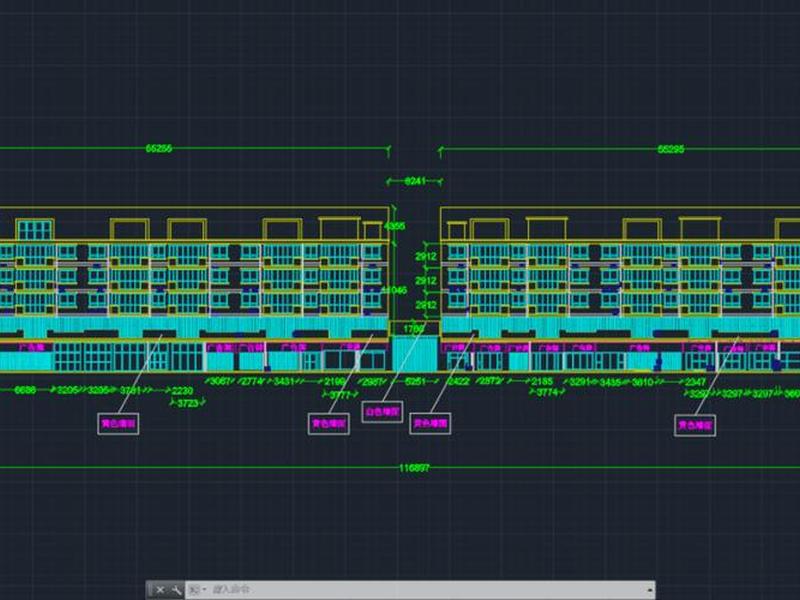

有了详细的平面图作为基础，绘制立面图和剖面图就有了依据。通过“投影”思想，将平面图中的墙体、门窗、层高线等信息，向上或向特定方向拉伸，形成立面的轮廓。然后，细化立面中的门窗样式、装饰线条、材质分割等。剖面图则需要想象一把“刀”将建筑垂直切开，展示其内部空间关系、结构形式和竖向尺寸。绘制时需明确剖切位置，准确画出被剖切到的结构（如梁、板、墙）和未被剖切但可见的轮廓。CAD的“图层”管理在这里再次发挥巨大作用，通过冻结或隐藏不必要的图层，可以专注于当前视图的绘制。

六、 成果整理与高效出图

当所有图形内容绘制完毕，最后的整理与输出决定了图纸的最终呈现质量，这是绘图工作的收官之战。

检查整套图纸的完整性，包括平、立、剖、大样图是否齐全，索引符号与详图能否对应，标注是否有遗漏或错误。利用“图层特性管理器”统一调整线型、线宽，确保打印时线条层次分明。接着，进入布局空间进行排版。在布局中创建视口，将模型空间的不同部分以合适的比例放入图纸框内，并添加统一的图框、标题栏、会签栏。进行打印设置，选择正确的打印机、纸张大小、打印样式表（用于控制线条颜色与宽度的对应关系），预览无误后即可输出。掌握批量打印和发布功能，能极大提升多张图纸输出的效率。

掌握数字建造的语言

从一张空白画布到一套完整的建筑图纸，用CAD绘图的过程，是一次严谨的逻辑编织与充满想象的空间创造。它不仅仅是学习一系列命令，更是掌握一种将抽象构思转化为精确标准的能力。每一次“偏移”都在定义边界，每一次“修剪”都在塑造形态，每一次“标注”都在传递建造的密码。当你熟练运用这些数字工具，便能自由地搭建梦想中的空间，让每一根线条都承载着设计的重量与匠心。踏上CAD建筑绘图之旅，你便握有了开启建筑世界大门的钥匙。
