在精密工程测量的世界里，徕卡全站仪如同一位沉默而精准的“测绘大师”，其每一步操作都关乎着毫米级的成败。无论是宏伟桥梁的定位，还是地下管网的敷设，掌握其测量与放样的核心步骤，是每一位测量工程师迈向卓越的必经之路。本文将深入剖析徕卡全站仪从准备工作到数据收尾的全流程操作，为您揭开高效、精准测量背后的神秘面纱。

一、战前筹备：仪器架设与初始化

万事开头难，测量工作的成败往往在第一步就已奠定。成功的测量始于稳固而精确的仪器架设。需要选择坚实、稳定的地面安置三脚架，通过调节架腿长度初步使架头大致水平。将全站仪小心地安装到基座上并锁紧，这是与大地建立“对话”的基础。

紧接着，进入精平与对中的关键环节。通过调节三个脚螺旋，使圆水准器气泡严格居中，完成粗平。然后，使用光学对中器或更先进的激光对中功能，使仪器的竖轴中心与地面测站点的标志中心精确重合。这个过程需要耐心与细致，任何微小的偏差都会在后续测量中被放大。对中完成后，再次检查并精平长水准管，确保仪器在360度旋转时气泡偏移在允许范围内。

进行开机与参数初始化。长按电源键启动仪器，系统会进行自检。根据现场环境，在仪器设置中输入当前的气温、气压值，以便仪器自动进行气象改正，消除大气折射对测距精度的影响。检查并设置正确的棱镜常数，确保测量反射信号解读无误。这一步如同为仪器“校准感官”，让它能更清晰地“感知”世界。

二、建立基准：测站设置与定向

仪器架设稳妥后，接下来便是为整个测量任务建立唯一的坐标基准——设站与定向。这是将仪器与工程设计图纸联系起来的桥梁。进入仪器的“程序”菜单，选择“设站”功能。通常采用“坐标定向”法，这是最常用且可靠的方式。

输入测站点的三维坐标。可以通过键盘手动输入，或从仪器内存或SD卡中调用预先存储的控制点数据。输入后，务必核对坐标值，并准确输入量取的仪器高。一个数字的错误都可能导致后续所有放样点“失之毫厘，谬以千里”。

然后，进行后视定向。输入后视点的点号或坐标，将望远镜精确瞄准架设在后视点上的棱镜中心。使用仪器的照准部精确对准后，选择“测存”或类似功能，仪器会自动计算并设定方位角。为了确保定向万无一失，必须进行后视检查。测量后视点的坐标，与已知坐标进行比对，误差必须在限差之内。这一步的严谨性，决定了整个测站坐标系统的可靠性，是后续所有测量数据的“定海神针”。

三、核心实战：坐标测量与数据采集

基准建立后，仪器便化身为强大的数据采集终端。坐标测量是获取现场点位信息的基本功。进入“测量”模式，将棱镜立于待测点位上，通过望远镜精确照准棱镜中心。现代徕卡全站仪多具备自动目标识别功能，可以快速锁定棱镜，大大提升效率。

按下测量键，仪器会瞬间完成角度和距离的测量，并实时在屏幕上显示出该点的三维坐标、距离等信息。测量员需要判断测量结果的稳定性，通常进行多次测量取平均值以提高精度。数据可以被直接记录在仪器的内部存储器或SD卡中，同时可以输入点号、编码等属性信息，便于后期内业处理时识别。

在实际作业中，会遇到各种复杂情况。对于无法直接立镜的点，可以使用偏心测量功能；对于需要测量大量碎部点的情况，可以使用跟踪测量模式，实现连续快速的数据采集。熟练掌握这些功能，能让外业工作如虎添翼，在复杂地形中也能游刃有余地获取关键数据。

四、精准落位：坐标放样操作流程

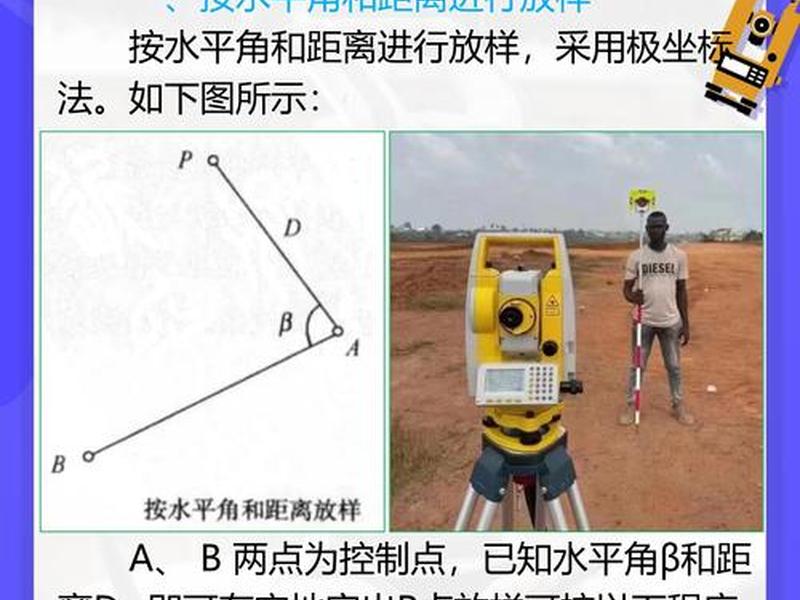

放样，是将设计图纸上的点精准“投射”到现实地面的过程，是测量工作的终极目标之一。进入“程序”菜单下的“放样”功能。首先需要加载或输入待放样点的设计坐标。可以逐个输入，更高效的方式是提前将整条线路或所有放样点的坐标文件导入仪器。

选择要放样的点号后，屏幕会显示当前棱镜位置与该设计点的偏差值，通常包括前后偏差、左右偏差和高程偏差。根据屏幕指引，持镜员移动棱镜。测量员通过望远镜观察，并通过对讲机指挥：“向前2米，向左0.5米”。随着棱镜的移动，屏幕上的偏差值逐渐趋近于零。

当所有偏差值都达到允许范围内时，该点即放样完成。在地面做好清晰标记。然后，可以继续下一个点的放样。对于道路、管线等线状工程，徕卡仪器的道路放样软件尤为强大，可以输入完整的平曲线要素，实现按桩号自动计算并引导放样中桩、边桩，甚至能自动识别曲线主点，智能化程度极高，彻底告别了传统的“坐标表+计算器”的繁琐模式。

五、精度守卫：检核与误差控制

测量工作容不得半点马虎，精度是永恒的生命线。必须建立严格的检核机制。在放样过程中，每放样完几个点或关键点后，应进行测量检核。即使用仪器重新测量已放样点的实际坐标，与设计坐标进行比对，确认其误差是否在规范允许的限差之内。

误差的来源多种多样。仪器误差可以通过定期检定和作业前的用户级校准来削弱；对中误差、整平误差需要操作员在架设时格外仔细；照准误差、读数误差可以通过多次观测取平均来降低；而外界环境如大风、温度梯度、地面震动等的影响，则需要选择适宜的观测时间并采取必要的防护措施。

养成良好的作业习惯是精度的最好保障。例如，避免在仪器附近走动，减少震动；在强光下为仪器打伞，防止部件过热不均；测量过程中定期检查仪器的气泡是否居中。这些细节，正是区分普通操作员与测量工匠的关键所在。

六、善始善终：数据导出与设备维护

外业测量结束，并不意味着工作的完结。宝贵的数据需要安全地转移和归档。通过数据线、蓝牙或取出存储卡，将仪器中存储的测量数据和放样结果导出到电脑。常用的格式有CSV、TXT等，方便导入专业的测绘软件或CAD中进行成图、计算和出报告。导出后，务必在电脑上备份，并与原始记录手簿进行核对。

是仪器的收箱与维护。关闭电源，小心地将仪器从基座上卸下，放入箱内并锁紧。清洁仪器表面的灰尘和水汽，特别是镜头和键盘部位。检查电池电量并及时充电，为下一次出征做好准备。定期将仪器送检，进行全面的检定和校准，确保其计量性能持续可靠。一台保养得当的徕卡全站仪，是测量员最值得信赖的伙伴。

徕卡全站仪的测量与放样操作，是一套环环相扣、严谨精密的技术体系。从稳固架设、精确设站，到高效测量、精准放样，再到严格检核与数据管理，每一步都凝聚着对精度极限的追求。掌握这套流程，不仅意味着熟练操作一台高端仪器，更代表着建立起一种科学、严谨的工作范式。在数字化施工的浪潮中，让徕卡全站仪成为您手中最犀利的笔，将宏伟蓝图精确地描绘在祖国的大地上。
