在精密工程测量的世界里，每一次精准的定位都如同一次庄严的仪式，而徕卡TM30全站仪正是这场仪式中无可替代的“指挥家”。无论是高楼林立的建筑工地，还是蜿蜒起伏的交通线路，将设计图纸上的坐标点精准“投射”到现实大地，是工程成败的关键一步。建站与放样，这两个核心操作构成了测量工作的骨架与血脉。本文将深入剖析徕卡TM30全站仪从建站到点放样的完整流程，揭开高精度测量背后的技术面纱，为您呈现一套清晰、可靠的操作指南，助力您的工程测量工作稳如磐石。

一、 作业前奏：精心准备与仪器检校

工欲善其事，必先利其器。在开启徕卡TM30全站仪之前，周全的准备工作是确保后续测量数据精准无误的基石。这不仅仅是对设备的检查，更是测量员与仪器之间建立信任的第一步。

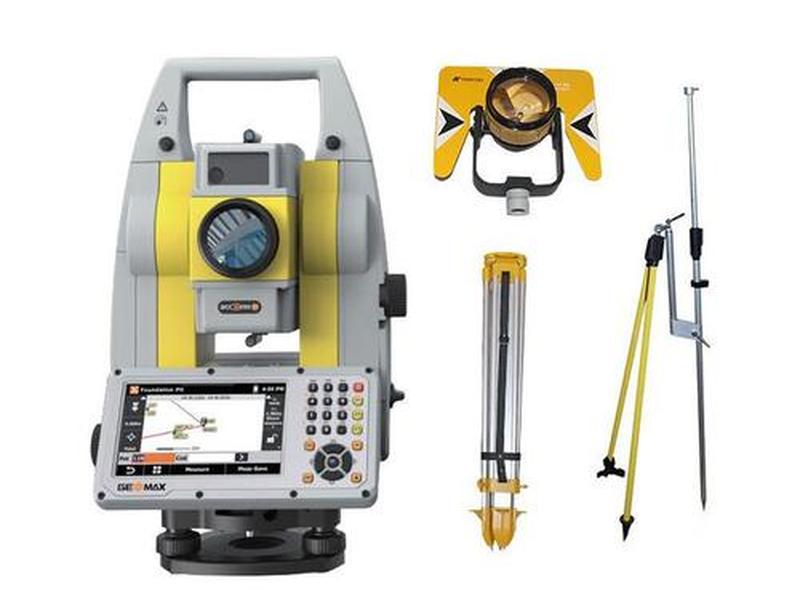

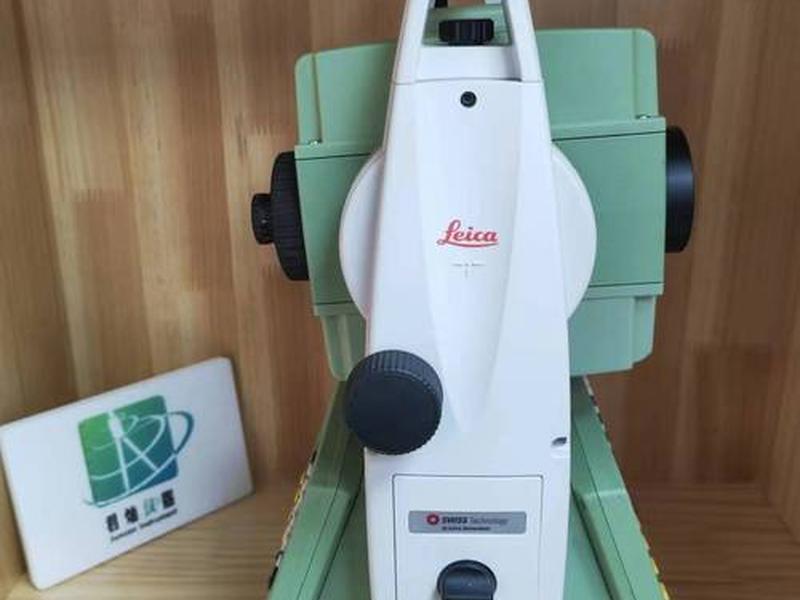

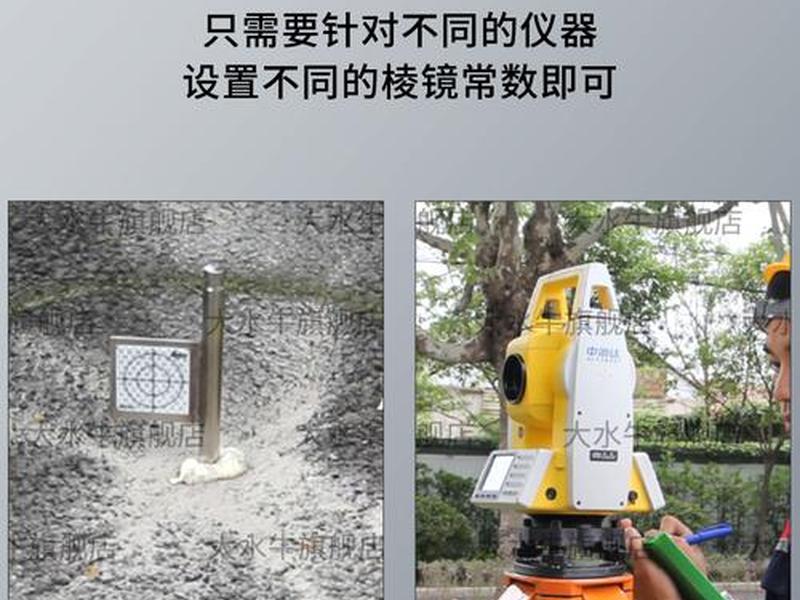

进行硬件的全面“体检”。检查三脚架的关节是否灵活、稳固，确保架设时不会发生沉降或滑动。取出TM30全站仪，检查望远镜镜片是否洁净，对焦是否顺畅。开机后，需观察电子气泡补偿功能是否正常响应，轻轻转动仪器，查看水平与垂直角读数变化是否连续、稳定。应测试键盘各按键反应是否灵敏，并确认与棱镜的通讯连接正常，棱镜常数设置是否正确匹配所使用的棱镜类型，这是消除系统误差的重要一环。

是软件与参数的“热身”。确认仪器内部的固件及测量程序是否为最新版本，及时升级可以避免潜在的软件漏洞。在开始测量前，务必根据现场环境，进入设置菜单，对EDM（电子测距）和ATR（自动目标识别）进行配置。通常，EDM类型设置为红外（IR），模式选择“标准”，反射目标设为“徕卡圆棱镜”，棱镜常数设为0（若使用原装配件）。这些初始设置的准确性，直接决定了仪器“看得多远、瞄得多准”。

环境与数据的准备同样关键。测量前应收集测区的已知控制点坐标数据，并提前导入仪器或准备好手工输入。评估现场环境，避免在强光直射、高温热浪或电磁干扰强烈的区域设站。携带至少两块满电电池、备用棱镜组、对中杆、记录手簿等辅助工具，确保作业流程不会因准备不足而中断。这份始于细节的严谨，是为整个测量工程奏响的可靠序曲。

二、 架设根基：测站建立与精准对中

测站是全站仪观测的基准原点，其建立的精度是整个放样工作的生命线。徕卡TM30全站仪的设站过程，融合了传统测量技艺与现代智能辅助，力求将仪器与大地之间的几何关系确立到极致。

第一步是仪器的物理架设。在已知控制点上方，张开三脚架，并粗略使架头平面大致水平且高度适宜。小心地将TM30全站仪安置到三脚架基座上并旋紧中心螺旋。然后，通过调整三脚架腿的长度，使光学对点器或激光对中器的光斑初步对准地面标志点。这一步骤需要耐心与手感，是后续精细调整的基础。

接下来，进入精平与精对中阶段。开机后，利用仪器的电子气泡显示，同时调节三个脚螺旋，使气泡精确居中于圆圈内。可能会发现对中点略有偏移。采用“先平后中，反复逼近”的方法：松开中心螺旋，在架头上轻轻平移仪器（切勿旋转），使对中器光斑重新对准地面点，然后再次检视气泡。如此反复一至两次，直至同时满足“严格对中”与“严格整平”两个条件。对于TM30这类高精度仪器，确保整平气泡居中，是保证水平角测量精度的根本。

完成物理架设后，便进入软件端的“设站”流程。按`MENU`键进入主菜单，选择测量程序或直接进入设站功能。选择“已知点设站”模式，按提示输入测站点的点号、三维坐标（N, E, Z或X, Y, H）以及仪器高。输入完毕后确认，仪器便从数学上“记住”了自己在空间中的精确位置。这一步的坐标数据必须经过双重核对，任何微小的输入错误都将导致后续所有放样点产生系统性偏差。

三、 定向未来：后视点瞄准与方位锁定

如果说测站是测量的原点，那么后视定向就是确定坐标系方向的“罗盘”。它为全站仪提供了水平度盘的起始方位，将仪器内部的数学坐标系与实地坐标系严密地统一起来。

选择另一个通视良好的已知控制点作为后视点。在操作上，于设站完成后，程序会引导进入后视定向步骤。选择“输入后视点坐标”的方式，按`F2`或相应按键，然后准确输入后视点的坐标。输入完成后，仪器会计算出从测站到后视点的理论方位角。

测量员需要手动操作仪器，通过水平制动和微动螺旋，精确瞄准立于后视点上的棱镜中心。对于具备ATR功能的TM30，可以启动自动照准模式，仪器会自动搜索并锁定棱镜，效率更高。当十字丝精确对准棱镜中心后，在软件界面选择“测量”或“确认”。仪器会将当前望远镜指向的水平角与计算出的理论方位角进行比较。

最后一步是关键的“确认”或“设置”。仪器可能会显示计算出的方位角与实测角度的差值，测量员需确认此差值在允许范围内（通常极小），然后选择“是”或“设置”来完成定向。至此，全站仪不仅知道了自己的位置，也明确了方向的基准，一个完整的测量坐标系就在现实中建立了起来。此后，仪器测量任何点的角度和距离，都可以自动换算成唯一的坐标值。

四、 核心操作：坐标放样步步为营

当稳固的测站和精确的定向完成后，便进入了激动人心的坐标放样阶段。这是将蓝图坐标转化为实地桩点的“魔法时刻”，每一步都需清晰明确。

调出放样功能。通常从`MENU`中选择“测量程序”，再进入“放样”或`LAYOUT`选项。您可以选择从已导入的项目文件中选择待放样点，或直接“跳过文件”进行零星点放样。选择“放样点”功能后，通过点号查找或直接输入待放样点的设计坐标（N, E, Z）。

输入坐标并确认后，仪器界面会进入放样引导模式。屏幕上通常会显示两个关键差值：`dHR`（水平角差值）和`dHD`（水平距离差值）。测量员首先根据`dHR`的值转动仪器望远镜。当`dHR`接近0°00‘00”时，表示望远镜所指的方向就是测站到放样点的正确方向。指挥持棱镜的助手，沿着这个方向前后移动。

助手大致就位后，进行距离测量。按相应的测量键（如`F1`精测），仪器会显示实测距离`HD`与目标距离`dHD`的差值。根据`dHD`的正负（通常正为向远处移动，负为向仪器方向移动），指挥助手调整位置。垂直方向上的`dZ`（高差差值）会指示填挖高度。通过“角度引导粗定位，距离测量精调整”的反复过程，直至`dHR`, `dHD`, `dZ`三个差值全部接近于零。

棱镜杆底部尖端所在的位置，就是设计坐标在实地的精确投影。用喷漆、木桩或钉子做好标记，一个点位的放样即告完成。按“继续”键，即可无缝开始下一个点的放样工作。这个过程将抽象的坐标数字，一丝不苟地镌刻在大地之上。

五、 精度护航：检核验证与误差控制

真正的测量艺术，不仅在于“做出来”，更在于“验证它”。放样点的精度必须经过严格的检核，才能交付使用，这是测量工作科学性与可靠性的最终体现。

最基本的检核方法是“换站检查”。在第一个测站完成一批点的放样后，选择另一个已知控制点重新设站，对已放样的关键点进行坐标测量。将实测坐标与设计坐标进行比对，其差值应在规范允许的限差之内（例如±3mm或±5mm）。这种方法能有效发现设站错误、定向错误等系统性误差。

对于高精度要求或复杂环境下的作业，可以采用“后方交会法”设站进行复核，或者使用另一台高精度仪器进行交叉验证。TM30全站仪本身也支持在未知点通过测量多个已知点坐标，反向解算测站坐标的后方交会功能，这为在不通视区域设站复核提供了可能。

误差控制贯穿始终。除了操作细心，还需关注环境补偿。在测量设置中，正确输入当前温度、气压值，仪器会自动对测距结果进行大气折射改正。理解并控制人为误差（如对中误差、目标偏心误差）、仪器误差（如视准轴误差，需定期校准）和外界影响（如地面热浪导致的折光），是保证最终成果质量的关键。每一次成功的放样，都是对误差链的完美驾驭。

六、 收尾传承：数据管理与仪器维护

当最后一个放样点被精准标定，刺耳的蝉鸣仿佛也变成了成功的乐章，但测量员的工作尚未结束。有序的收尾与传承，是专业精神的延续。

首要任务是数据的管理与备份。将本次放样的所有点号、设计坐标、实测偏差值、测量员、日期等信息，通过蓝牙或数据线从仪器导出，保存到电脑或云端。生成清晰规范的放样报告，供施工方和监理复核查验。这些数据不仅是工程验收的凭证，也是未来复测、维修的宝贵资料。

然后是仪器的收纳与保养。关闭电源前，让仪器各轴回到松弛状态。小心卸下仪器，用专用软布清洁镜片和机身灰尘，特别是激光对中器窗口。检查电池电量并及时充电。将仪器、棱镜、脚架等逐一放入箱内固定位置，避免运输途中碰撞。

是经验的沉淀。回顾本次作业中遇到的特殊情况和解决方案，思考流程中是否有可优化的环节。定期将仪器送至授权服务中心进行常规保养和系统校准，确保其轴系关系、测距精度等核心指标长期处于最佳状态。对仪器的爱护，就是对测量精度最长久的投资。
