当你面对一座拔地而起的宏伟建筑，是否曾好奇，它是如何从设计师的构思一步步变为现实的？这一切的起点，并非水泥与钢筋，而是一套精密、严谨的完整的建筑施工图纸。它如同建筑的“基因图谱”和“行动指南”，将抽象的设计理念转化为可执行、可量化的施工指令。那么，一套完整的建筑施工图纸包含哪些内容呢？它远不止几张平面图那么简单，而是一个由多专业、多层次图纸构成的庞大系统，是工程得以顺利实施的基石。本文将为您层层剥开这份蓝图的神秘面纱，揭示其不可或缺的组成部分。

核心纲领：设计总说明与目录

一套图纸的开篇，并非直接展示图形，而是用文字奠定整个工程的基调。设计总说明就是这份蓝图的“宪法”，它阐述了工程概况、设计依据、技术标准、所用材料的规格与性能要求、施工注意事项以及各类通用做法。

例如，它会明确建筑物所处的抗震设防烈度、耐火等级、防水等级等关键参数，规定混凝土的强度标号、钢筋的型号、墙体的保温做法等。这些文字性说明，是施工人员理解设计意图、选择正确材料和工艺的首要依据，避免了因理解偏差导致的施工错误。

紧随其后的图纸目录，则像一本详细的书目索引。它列出了整套图纸的所有组成部分、编号、名称及对应的图幅大小，让使用者能够快速定位到所需的任何一张图纸。一个清晰的目录体系，是高效管理和使用数百张甚至上千张图纸的前提，确保了施工过程中信息检索的顺畅与准确。

空间骨架：建筑施工图

建筑施工图，简称“建施”，是描绘建筑物最终形态和空间关系的核心图纸。它直接回答了建筑“长什么样”和“内部如何布局”的问题。这部分图纸主要由建筑平面图、立面图、剖面图和详图构成。

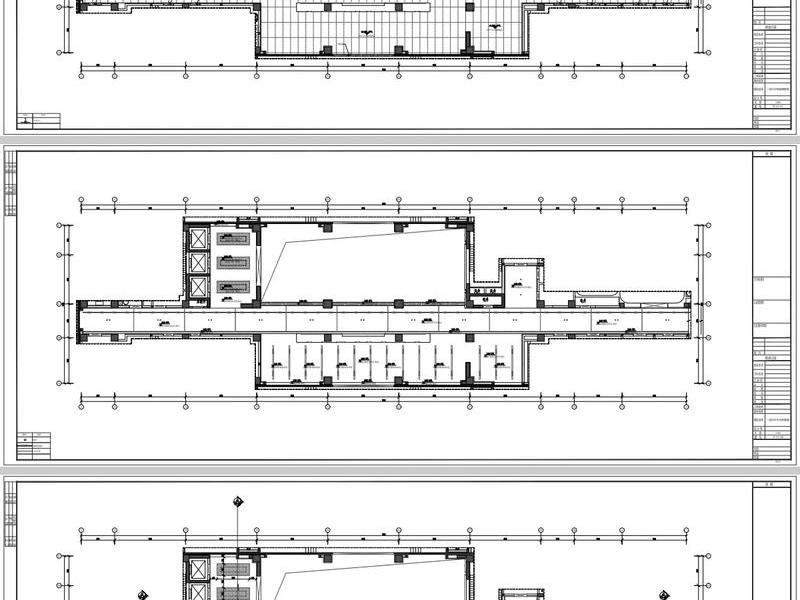

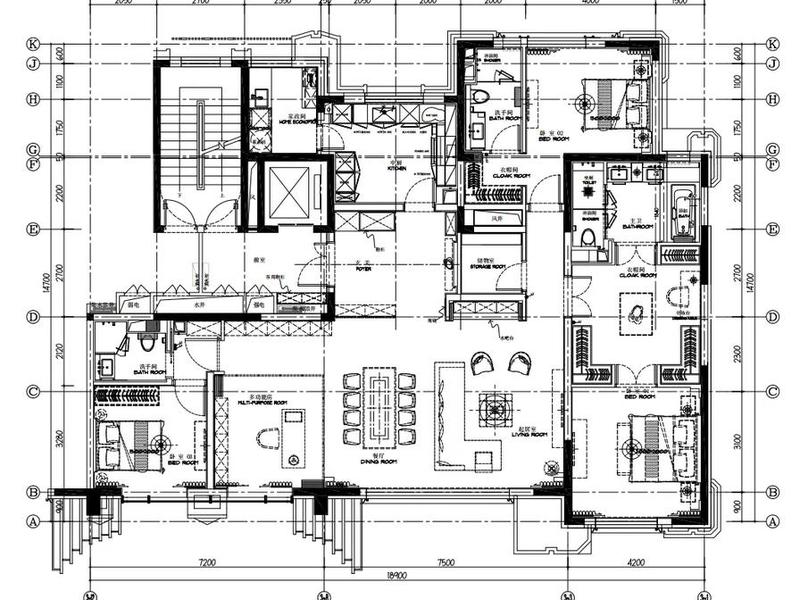

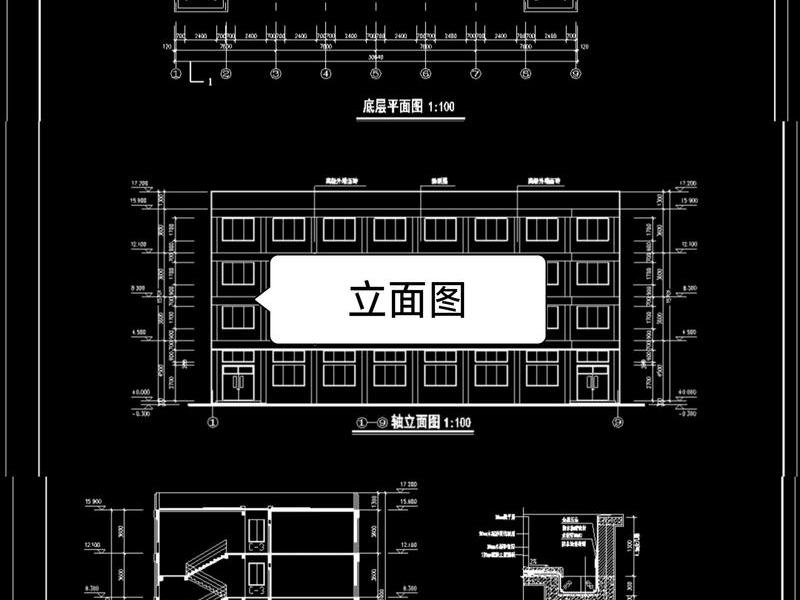

建筑平面图如同建筑物的水平切片，清晰展示了每一层楼的功能布局、墙体位置、门窗洞口、楼梯电梯、房间名称及尺寸。从总平面图中，我们可以看到建筑在基地上的定位、与周边环境的关系、出入口和道路流线。而立面图则展现了建筑四个方向的外貌、造型、材质分格和门窗样式，是建筑美学表达的直接载体。

剖面图则是一把“手术刀”，将建筑物垂直剖开，揭示其内部竖向空间关系，如层高、梁板结构、门窗高度、室内外高差等。这些图纸共同构建了建筑物的三维空间形象，是施工放线、砌筑墙体、安装门窗的直接依据。

力量源泉：结构施工图

如果说建筑施工图描绘了建筑的“血肉与外貌”，那么结构施工图就是支撑起这一切的“骨骼与肌肉”。它专注于建筑物的承重体系，确保其安全稳固。结构施工图主要反映基础、柱、梁、板、墙等承重构件的布置、尺寸、材料和内部配筋。

基础图展示了建筑物地下部分的根基，包括基础的类型、尺寸、埋深及配筋。各层结构平面布置图则标明了梁、板、柱的位置与编号。更为关键的是构件详图，特别是采用“平法”标注的图纸，它直接在平面图上通过集中标注和原位标注，详细说明了每一根梁、每一根柱、每一块板的截面尺寸、所用钢筋的等级、直径、间距和布置方式。

这些图纸是钢筋工、木工、混凝土工进行作业的绝对权威指令。施工人员必须严格按图绑扎钢筋、支设模板、浇筑混凝土，任何对图纸的误读或擅自修改，都可能埋下严重的安全隐患。

生命脉络：设备施工图

现代建筑是一个有机生命体，离不开水、电、暖、气等系统的支撑。设备施工图就是这些隐藏的生命脉络的布置图。它通常分为给排水施工图、电气施工图、暖通空调施工图等专业类别。

这类图纸同样包括平面图、系统图和详图。平面图标明了管道、线路在建筑平面内的走向、位置及设备安装点。系统图则以一种轴测原理，直观地展示了整个管道或线路系统的空间连接关系、管径、规格及标高变化，让人一目了然系统的来龙去脉。

例如，给排水系统图会清晰显示给水从哪里引入，如何分配到各用水点；污水又如何从各卫生器具汇集，最终排出室外。电气系统图则表明了配电箱之间的层级关系、线路的敷设方式。这些图纸指导着管道工、电工进行精准的预埋、安装与调试，保障建筑的各项使用功能正常运转。

细节密码：节点与大样详图

在宏观的平面、立面图中，对于一些复杂的连接部位、特殊构造做法或精细装饰部分，往往无法表达清楚。这时，就需要节点与大样详图来揭示“细节的魔鬼”。

这些详图将建筑物的局部“放大”，采用更大的比例（如1:10，1:5甚至1:2），详尽描绘出构件的形状、尺寸、材料层次、施工工艺和收口方式。常见的如楼梯详图、门窗节点大样、屋檐构造、卫生间防水收头、装饰造型剖面等。

一张优秀的详图，能让施工人员无需猜测，直接按图施工，确保设计效果的完美实现和工程质量的精细控制。它是连接设计创意与施工实践的最后一座桥梁，将抽象的构思转化为可触摸的实体细节。

专业协同与图纸深化

一套真正完整、可实施的施工图，绝非各专业图纸的简单堆砌。它需要建筑、结构、设备（水、暖、电）等各专业设计师的紧密协同与无缝对接。项目负责人如同交响乐指挥，必须综合协调各专业管线在空间上的走向、标高，解决“打架”问题，保证建筑空间的整体合理性与净高要求。

在大型项目中，为了保证设计质量和进度，往往由多名设计人员共同完成。对通用部分（如设计说明、通用大样、材料选用）进行统一规划与说明就显得至关重要，以避免出现同一内容多种表达的矛盾，这有利于材料的标准化采购和造价的准确控制。
