你是否曾面对复杂的业务逻辑感到无从下手？是否在数据库设计初期，因为实体与关系的错综复杂而画出一团乱麻？ER图，这把打开数据世界大门的钥匙，能将混沌的现实抽象为清晰的可视化模型。而PowerDesigner，正是锻造这把钥匙的顶级工坊。本文将带你深入这座工坊，一步步掌握使用PowerDesigner绘制专业级ER图的精髓，从零开始构建你的数据蓝图。

一、理解核心：ER图与PowerDesigner

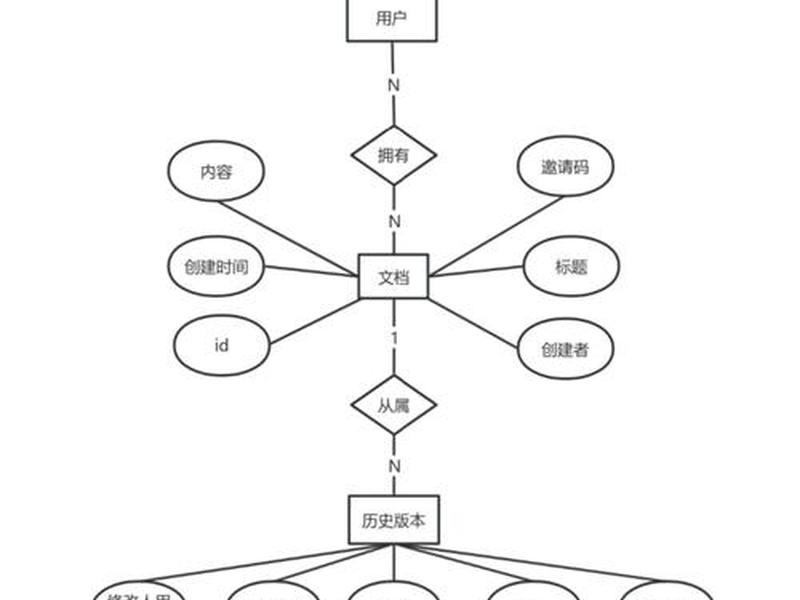

在踏入实践之前，我们必须先夯实地基。ER图，即实体-联系图，是数据库概念设计的灵魂。它用简单的图形符号——矩形代表实体，椭圆形代表属性，菱形代表联系——描绘出现实世界中“事物”及其“关系”的抽象图谱。这种可视化语言跨越了技术与业务的鸿沟，让开发人员与业务专家能基于同一张“地图”对话。

PowerDesigner正是绘制这份“地图”的利器。它并非简单的画图工具，而是一个功能强大的计算机辅助软件工程（CASE）平台。其核心价值在于支持从概念数据模型（CDM）到物理数据模型（PDM）的正向设计与逆向工程，并能最终生成可执行的SQL脚本与标准文档。这意味着，你在概念层面描绘的每一个实体、每一条联系，都能通过工具无缝转化为具体数据库中的表与约束，真正实现“所想即所得”。

理解这一工作流至关重要：我们通常在PowerDesigner中首先创建CDM，专注于业务实体与关系的抽象表达，不考虑具体数据库实现；然后，通过工具内置的转换功能，将CDM转化为针对特定数据库（如openGauss、MySQL）的PDM；从PDM生成建表SQL。这个流程确保了设计的一致性与可追溯性，避免了手动转换可能带来的大量错误。

二、创建蓝图：建立概念数据模型

启动PowerDesigner，你的创作之旅将从一张空白的画布开始。点击“File”->“New”，在弹出窗口中选择“Conceptual Data Model”，这就是我们的CDM。为其赋予一个有意义的名字和代码，这将是整个项目的基石。此刻，你不仅仅是在创建一个文件，而是在构建一个独立于任何技术细节的纯粹概念世界。

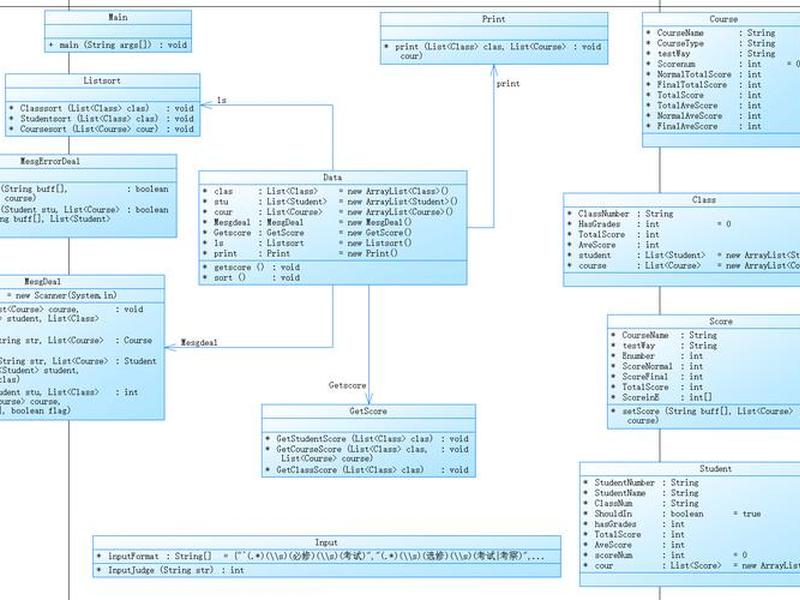

接下来，你将在这个世界中创造“实体”。在右侧工具选项板中，找到“Entity”工具（一个矩形图标），在图形窗口中点击，一个代表业务对象的实体便诞生了。双击这个实体，为其命名，例如“学生”或“订单”。名称应清晰反映业务含义，而代码则通常用于后续生成数据库表名。这里是你第一次与业务深度对话的地方，每一个实体的确立，都意味着你从纷繁的需求中捕捉到了一个核心对象。

实体不能是空壳，它需要由“属性”来描绘细节。在实体属性窗口的“Attributes”标签页，你可以为实体添加血肉。例如，为“学生”实体添加“学号”、“姓名”、“性别”等属性。关键的一步在于为每个属性指定数据类型和约束：勾选“P”代表该属性是主标识符（主键）；勾选“M”代表该属性强制非空。精心设计属性是保证数据质量的第一道关卡。

三、编织关系：定义实体间的联系

孤立的实体无法描绘业务的全貌，实体之间的“联系”才是ER图的精髓。在工具选项板中选择“Relationship”工具（一条线），点击一个实体并拖动至另一个实体释放，就在两者间建立了联系。这种联系，可以是“学生”与“课程”之间的“选修”，也可以是“订单”与“商品”之间的“包含”。

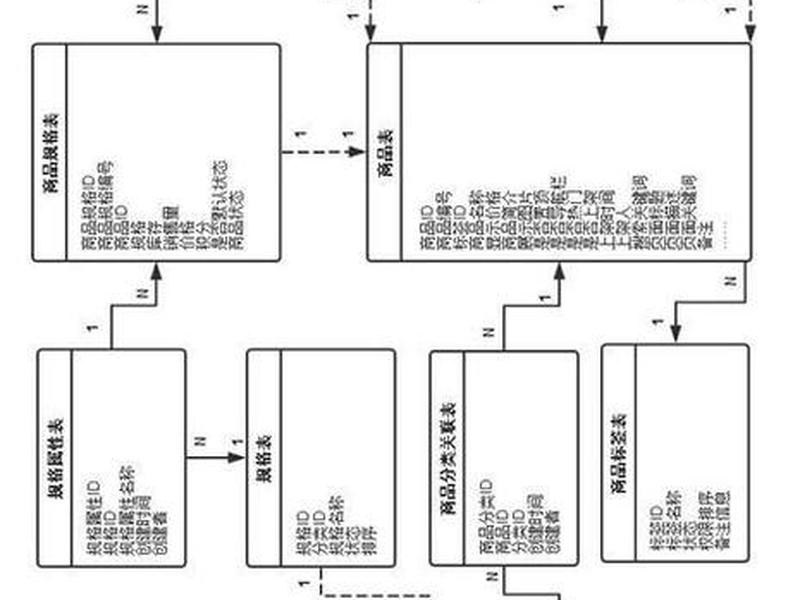

联系建立后，必须精确界定其“基数”。双击联系线，在“Cardinalities”选项卡中，你可以定义关系的类型。例如，“一个班级拥有多名学生”是一对多（1,n）关系，“一名学生拥有一个学号”是一对一（1,1）关系。而多对多（n,n）关系，如“学生选修多门课程，一门课程被多名学生选修”，在物理实现时通常需要引入一个关联表（在CDM中可用专门的“Association”对象直观表示）。基数定义是业务规则向数据规则转化的关键，一个错误的设置可能导致整个查询逻辑的崩塌。

别忘了为联系本身命名。一个好的联系名称，如“属于”、“发布”、“结算”，能极大提升模型的可读性。你还可以在联系属性中定义角色名，特别是在处理“自反联系”时（如员工管理员工），清晰的角色名（如“管理者”和“下属”）能避免生成含义模糊的外键字段。

四、提升效率：使用域与数据项

当模型逐渐庞大，你会发现许多实体拥有相同类型的属性，比如“电话号码”、“电子邮件地址”。如果每次都重复定义其数据类型和长度，不仅效率低下，更可能产生不一致。PowerDesigner的“域”功能正是为此而生。域是一种标准化的数据类型模板。

你可以在模型浏览器中提前定义好各种域，例如定义一个“手机号”域，数据类型为可变字符，长度11，并设置检查规则。之后，在为实体添加属性时，直接从域的下拉列表中选择“手机号”即可，所有约束自动继承。这保证了整个模型中同类数据定义的高度统一，是进行大规模、规范化设计的必备技巧。

与域类似，“数据项”是可以被多个实体属性重用的标准化属性定义。合理使用域和数据项，能让你的模型如精密的齿轮组般环环相扣，维护起来也事半功倍。当业务规则变化，只需修改域或数据项的定义，所有引用它的地方都会自动更新，维护成本大幅降低。

五、模型转换：从概念到物理实现

当概念模型通过反复推敲尘埃落定，就到了将其“编译”为数据库语言的时刻。这是PowerDesigner魔法展现的关键一步。通过菜单“Tools”->“Generate Physical Data Model”，你可以将CDM转换为PDM。在转换对话框中，选择目标数据库管理系统，如openGauss、MySQL或Oracle。

转换过程并非简单的图标替换。工具会根据你在CDM中定义的实体、属性、联系及基数，自动生成对应的表、字段、主键和外键约束。例如，一对多联系会在“多”方表中生成指向“一”方主键的外键字段；多对多联系则会生成一个独立的关联表。这个过程充满了智慧，它将你对业务的理解，自动化地翻译为数据库能读懂的结构定义。

生成PDM后，你还可以进一步调整物理细节，如索引、视图、存储过程等。通过“Database”->“Generate Database”功能，PowerDesigner能直接生成完整的SQL建表脚本。你可以预览、编辑这段脚本，并将其在数据库服务器上执行，瞬间将蓝图变为现实。至此，你的设计思想已成功注入到数据库的骨架之中。

六、避坑指南：常见错误与解决之道

即使掌握了所有步骤，实践中依然暗藏玄机。一个常见的陷阱是“语义混淆”：错误地将应独立为实体的对象（如“收货地址”）作为属性塞进另一个实体（如“订单”），这会导致数据冗余和更新异常。正确的做法是遵循数据库设计范式，将其拆分为独立的“地址”实体并通过外键关联。

另一个高频错误发生在联系的定义上，尤其是基数设置。混淆“0,n”（可选）和“1,n”（强制）会产生截然不同的业务含义和数据完整性。例如，“一个订单可以没有订单项吗？”这需要在设计时与业务方反复确认。在递归联系中忘记定义角色名，会导致生成诸如“emp_emp_id”这样令人困惑的外键字段名。

有时你可能会发现“Association”图标是灰色的无法使用。这通常是因为模型符号设置问题。通过“Tools”->“Model Options”->“Notation”，将其设置为“E/R+Merise”即可解决。记住，Association本质上是为直观表示多对多关系而设的特殊实体，理解其本质比记住图标更重要。保持模型的清晰、规范与准确，是避开所有陷阱的不二法门。
