当一幅幅复杂的线条、符号和标注图在眼前展开，你是否感到如同面对天书？对于许多从业者乃至相关企业管理者而言，天然气站建设图纸不仅是工程的“宪法”，更是一座连接设计构想与实体站场的神秘桥梁。而一份优质的天然气站建设图纸讲解视频，正是破译这份“工程密码”的钥匙，它能将平面化的技术语言，转化为立体、动态、可感知的视觉知识。本文将带您深入图纸的内核，从多个维度揭示其精妙之处。

一、图纸规范：不容逾越的安全红线

图纸上的每一条线，都承载着安全的重量。国家与行业标准为天然气站设计构筑了坚实的框架。例如，总平面布置必须严格遵循防火间距要求，储罐与站外建筑、道路的距离绝非随意设定，而是基于泄漏、扩散与火灾风险的精密计算。这些间距在图纸上以精确的尺寸标注呈现，是保障站场与周边环境安全的生命线。

竖向设计同样关键，它决定了场地的排水与土方平衡。图纸上的标高符号，指引着如何塑造地形，避免液化天然气（LNG）等低温介质泄漏后积聚形成危险源。管线综合布置图则像一场“地下交通规划”，确保各类管道与电缆在有限的埋深空间内井然有序，避免相互干扰，其水平净距要求通常精确到厘米级。

解读这部分图纸，必须怀有对规范的绝对敬畏。任何看似微小的偏差，都可能在未来埋下巨大的隐患。讲解视频若能通过三维动画，直观展示间距不足可能引发的连锁风险，将极大强化观看者的安全规范意识。

二、核心工艺：流程与设备的空间交响

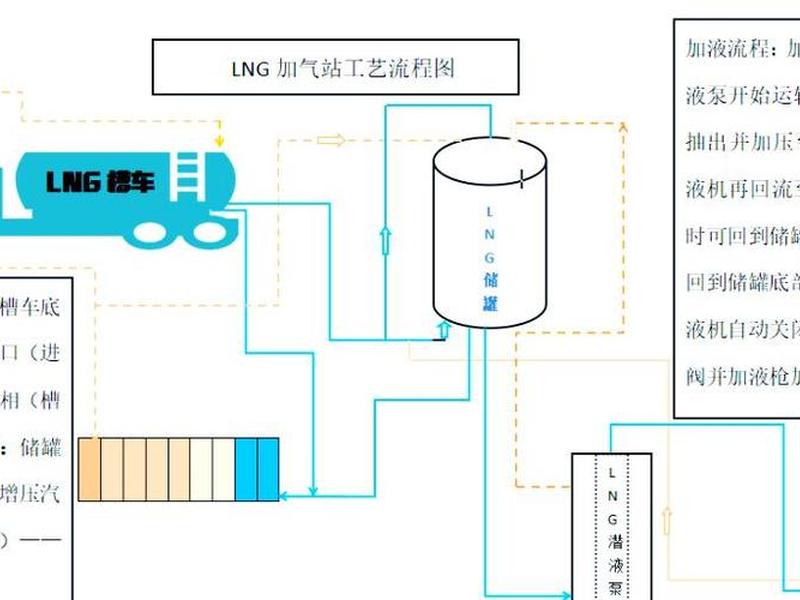

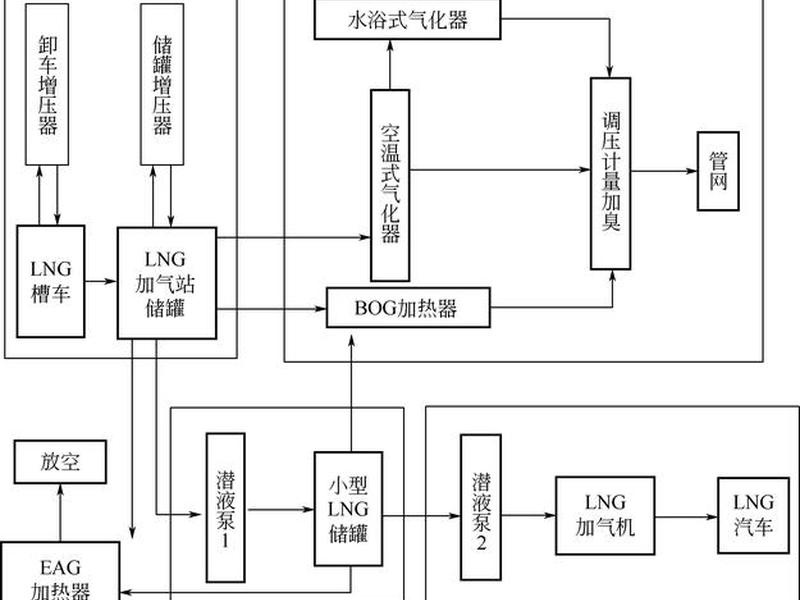

工艺流程图与设备布置图是图纸的“心脏”。它们清晰地描绘了天然气从进站、净化、增压、储存到加注或外输的完整旅程。压缩机、干燥器、储气井（或储罐）、加气岛等关键设备，不再是孤立的名词，而是在图纸上找到了自己确切的坐标与连接关系。

例如，在CNG加气母站图纸中，你会看到高压压缩机如何将管道天然气加压至25兆帕以上，干燥器如何去除水分防止冰堵，以及储气井群如何通过顺序控制盘实现高效加气。设备之间的管道连接，其材质、管径、压力等级都有严格规定，这些信息通过特定的图例和标注系统传达。

一份优秀的讲解视频，会利用动态箭头和高亮显示，让“气”的流动路径活起来，解释为何设备要如此布局——是为了流程顺畅、减少压损，还是为了便于操作维护？这能将枯燥的平面图转化为一幕幕生动的生产戏剧。

三、安全系统：隐形的防护网络

安全设计深藏在图纸的细节之中。这包括但不限于：可燃气体探测与报警系统的探头布点图、紧急切断阀的安装位置、消防水管网与灭火器材的配置图、以及防雷防静电接地点位图。这些共同构成了一张覆盖站场全域的隐形防护网。

特别是针对LNG站，图纸上必须明确标示围堰（防护堤）的范围、容量与构造详图。围堰用于容纳泄漏的低温液体，防止其蔓延。放散管的设置位置和高度更有严苛要求，需通过计算确保扩散气体不会在低洼或受限空间聚集。这些内容在平面图、剖面图及详图中相互印证。

视频讲解的优势在于，可以模拟事故场景，例如展示气体泄漏后探测报警如何触发、紧急切断如何动作、消防设施如何响应，让观看者深刻理解每一处安全设计的初衷与联动逻辑，明白图纸上的每一个符号都是生命的守护者。

四、建筑与结构：功能载体的精准勾勒

站场内的站房、罩棚、设备基础等建（构）筑物图纸，是功能实现的物理载体。建筑设计说明和平面图明确了各功能分区：营业区、设备区、控制室、休息区的布局需满足生产流程与安全疏散的双重要求。防火分区示意图则是建筑安全的核心，它用不同填充图案划分区域，并标明防火墙与防火门的位置。

结构施工图则关乎建筑的筋骨。设备基础图详细给出了压缩机、储罐等重型设备的承台尺寸、配筋与预埋件要求，确保设备运行时的振动与荷载能被大地稳稳承受。这些图纸中的每一个剖面、每一个钢筋标注，都直接关系到工程的耐久与稳定。

通过视频，可以将建筑图纸与实景照片或三维模型对照，解释为何控制室要设置在主导风向的上风向，为何设备基础需要特定的减振设计。让观看者感受到，冰冷的混凝土与钢筋背后，是严谨的计算与对长期稳定运行的考量。

五、电气与自控：站场的智慧神经

电气图纸揭示了站场的动力与照明脉络，而自控图纸则描绘了其“大脑”与“神经网络”。供配电系统图展示了电源如何引入、如何分配至各用电设备；照明与防爆分区图则确保在危险区域使用合格的防爆电器，避免电火花成为点火源。

自动化控制系统图是现代化天然气站的灵魂。它展示了PLC（可编程逻辑控制器）、传感器、执行器之间的逻辑关系，如何实现一键启停、压力温度自动调节、连锁保护与远程监控。仪表回路图则细化了每一个压力、流量、液位信号的采集与传输路径。

视频讲解可以将复杂的系统框图简化，用动画形式演示一个“启动”指令如何从控制室发出，经过程序逻辑运算，驱动现场阀门与电机动作，并将运行状态反馈回屏幕。这能生动诠释“自动化”与“智能化”如何提升站场的安全性与运营效率。

六、施工与读图：从纸面到地面的艺术

最终，所有图纸的价值在于指导施工。管道轴测图（系统图）是施工人员的“导航图”，它能在一个立体视角上清晰表达管道走向、标高变化和管件连接，弥补平面图的不足。详细的安装大样图，则指明了关键节点，如调压器、阀门组的具体安装方法。

掌握统一的制图语言是读图的基础。这包括认识管道、阀门、设备的标准图例，理解尺寸标注以米或毫米为单位的区别，看懂管道标高是指管中心、管顶还是管底。图纸目录、设计说明、材料表是阅读整套图纸的入口，不可忽视。

优秀的讲解视频会扮演“虚拟技术交底”的角色，带领观众按施工顺序解读图纸，指出哪些是控制性尺寸不能出错，哪些材料需要提前报验，哪些工序需要重点验收。它将图纸上的静态信息，转化为动态的施工流程指导，真正赋能工程建设。

天然气站建设图纸是一座信息宝库，而天然气站建设图纸讲解视频则是开启这座宝库的生动导览。它化繁为简，化静为动，将规范、工艺、安全、建筑、电气、施工等多个维度的知识熔于一炉。无论是设计人员深化理解，施工人员精准作业，还是运营人员掌握全局，抑或是相关人员学习入门，深入解读这些图纸及其讲解资源，都是驾驭天然气站项目、筑牢安全运营根基的必修课。在能源设施日益复杂的今天，读懂图纸，就是握住了工程本质与安全命脉。
