在工程建设的宏大舞台上，测量是无声的指挥家，而全站仪则是其手中最精准的乐器。对于天宇全站仪的操作者而言，“放直线”与“导入坐标” 这两项核心技能，犹如打开精准施工大门的双子密钥。它们一个关乎空间位置的精准标定，一个关乎设计意图的高效输入，共同构成了高效、准确作业的基石。本文将深入剖析这两大关键操作，为您呈现从原理到实战的完整攻略，助您驾驭仪器，征服现场。

一、 放直线：构筑空间的基准骨架

直线放样是工程测量的基础，其本质是将设计图纸上的直线，精准地“投射”到现实大地之上。这个过程远非简单的瞄准与打点，而是一套严谨的空间几何构建。

理解原理是成功的第一步。全站仪放直线，核心在于利用已知点建立方向基准。常见的方法包括坐标法和角度距离法。坐标法要求已知直线起点和终点的精确坐标，仪器通过计算方位角来指引方向。而角度距离法则更灵活，在已知一条基准直线的情况下，通过测量或输入与新直线的夹角和平行距离，来确定新直线的位置。这就像用一把无比精密的尺子和量角器，在广阔的土地上画出标准的线条。

现场操作流程至关重要。以利用已知建筑物边线放样一条平行直线为例。操作者需在通视良好的位置架设并整平仪器，采用免棱镜或棱镜模式，精确测量建筑物面上两个特征点的坐标。仪器会自动计算并存储这条基准线的方位角。随后，进入放样程序，输入新直线与基准线的设计距离（例如平行偏移50米），仪器便会实时显示寻找目标点的方向与距离偏差。司尺员根据仪器指引移动棱镜，当水平与垂直偏差均接近于零时，该点位置即被精准确定，依次放出多个点，便能连成一条完美的直线。

精度控制是灵魂。每一次搬站后，都必须重新进行后视定向校验，切不可贪图省事沿用旧方向，否则误差会累积放大。遇到障碍物遮挡时，可采用自由设站法，通过多测几个控制点来提高整体精度。气象改正（温度、气压）的设置对长距离放样影响显著，忽略它可能导致令人头痛的累积误差。记住，精准来自对每一个细节的执着。

二、 坐标导入：让数据驱动仪器行动

在现代测量作业中，手动逐个输入成百上千个坐标点效率低下且易出错。批量导入坐标数据，是将内业设计成果高效注入外业仪器的关键桥梁。

导入前的数据准备工作是成败的前提。坐标数据通常需要整理成特定的文本格式，最常见的如CSV或TXT文件。文件内容必须严格按照仪器识别的格式排列，典型顺序为：点名，编码，东坐标(E)，北坐标(N)，高程(Z)。确保小数点、分隔符（通常是逗号）准确无误，文件名最好使用英文字母或数字，避免中文和特殊字符。在电脑上利用Excel等软件预先整理和校验数据，能极大避免现场错误。

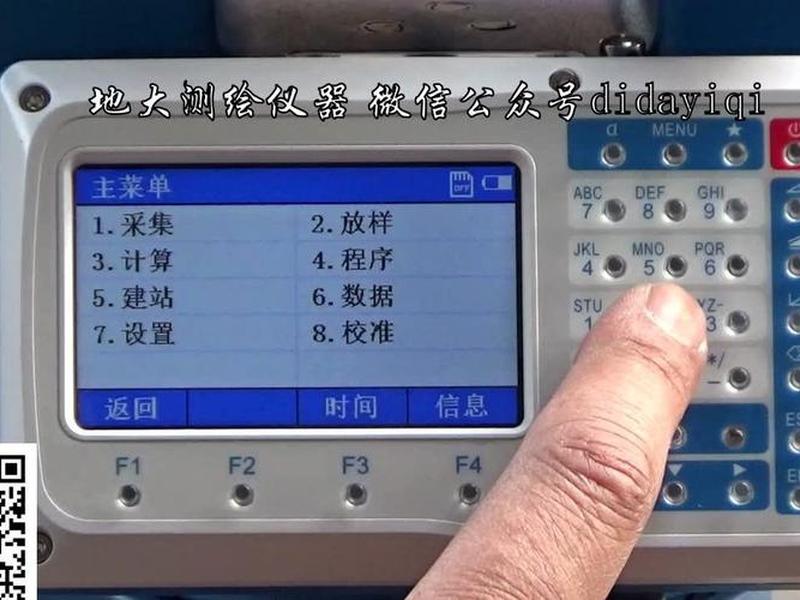

接下来是具体的导入操作步骤。将存有坐标文件的U盘连接至全站仪。打开仪器，进入内存或文件管理菜单，选择“坐标数据导入”或类似功能。选择源设备为U盘，并找到对应的坐标文件。仪器通常会要求选择或匹配数据格式（如点名、E、N、Z的顺序），务必与文件实际格式保持一致。确认后执行导入，过程仅需数秒。完成后，务必进入坐标数据查阅菜单，随机抽查几个点，核对坐标值是否正确，这是保证后续放样无误的重要一环。

面对可能遇到的问题需从容应对。若导入后仪器无法识别或显示乱码，首先检查文件格式和分隔符是否正确。如果仪器提示格式错误，可能是数据列顺序或单位不匹配。另一种高效方式是使用厂家提供的专用数据传输软件，通过数据线连接电脑与全站仪，在软件界面中操作往往更加直观可靠。确保仪器和电脑的通讯参数（如波特率）设置一致，是成功联机的关键。

三、 实战融合：从导入到放样的无缝衔接

单独掌握放样和导入是基础，将两者流畅衔接，才能发挥天宇全站仪的最大效能，实现从“纸上谈兵”到“实地钉桩”的高效转化。

工作流程始于精心的内业准备。在办公室，测量人员根据设计图纸，将所有需要放样的点（如道路中线桩、建筑物角点）进行统一编号，并计算出它们的三维设计坐标。将这些坐标按照仪器要求的格式整理成批处理文件。这个过程本身就是一次重要的复核，能提前发现设计图中可能存在的矛盾。清晰的点号命名规则（如“ZD1”、“K2+350”）能为现场快速查找提供便利。

现场作业时，效率与精度并重。架设好仪器并设站完成后，直接从仪器内存中调取已导入的放样点文件。选择需要放样的点号，仪器会瞬间计算出该点相对于测站的方向和距离。操作员旋转望远镜，司尺员手持棱镜在大致方向上移动，仪器屏幕会实时显示横向偏差(dH)和纵向偏差(dV)。根据“向左/向右”“前进/后退”的语音或屏幕提示，引导司尺员逐步调整，直至偏差值在允许容差内（通常毫米级），此时即可标定点位。按顺序作业，现场井然有序。

这种模式的优势显而易见。它避免了现场手动输入坐标的繁琐和潜在错误，特别适用于放样点数量众多的项目，如道路曲线、复杂建筑轮廓。所有设计坐标得以原样传递，保证了施工与设计的高度一致。即便现场条件变化需要临时加测点，新测的点坐标也能保存并融入既有数据体系，实现数据的可追溯与可复用。

四、 精度保障与疑难排解

再先进的工具也需要正确的使用和维护。确保天宇全站仪“放得准”“导得对”，离不开对精度影响因素的掌控和常见问题的解决能力。

仪器自身的状态是精度的基础。作业前，必须检查仪器的检定证书是否在有效期内。日常使用中，要注意棱镜常数的正确设置（通常为-30，免棱镜模式为0），错误的常数会直接导致测距偏差。对中整平环节至关重要，激光对中器的光斑若随仪器转动画圆，说明存在误差，此时应以光斑轨迹的圆心为对中点，事后及时校准。长水准器与圆水准器需同时调平，若电子补偿器显示异常，应关闭补偿器（仅限精度要求不高时）并尽快送修。

在数据层面，防错机制必不可少。坐标导入后，必须进行抽查核对，可与设计图纸或已知点坐标对比。放样过程中，对于关键点，应采用变换测站或更换后视点的方式进行复核测量。发现异常“飞点”时，首先检查当前测站的后视定向是否正确，然后检查仪器本身是否正常。当发现图形整体旋转时，很可能是坐标系统或方位角定义出现了混淆。

掌握一些高级技巧能应对复杂场景。例如，在不通视或障碍物多的区域，可以利用后方交会功能自由设站，但需注意测站与已知点构成的夹角最好在30°至120°之间，且距离不宜相差悬殊。对于长直线放样，分段测量并闭合检查能有效控制误差累积。内业导出数据后，利用CAD或专业测量软件成图，可以直观验证放样成果的几何关系。

五、 效率提升与最佳实践

在追求精准的提升作业效率同样重要。通过优化流程和善用功能，可以让天宇全站仪的工作事半功倍。

规划是效率之父。赶赴工地前，制定详细的测量放样计划，明确放样顺序、路径和所需设备。提前将控制点坐标和所有放样点坐标整理并导入仪器，甚至在图纸上预先编号，现场按图索骥，能避免混乱和遗漏。合理选择测站位置，尽量覆盖更多放样点，减少搬站次数。

善用仪器的批处理和存储功能。天宇全站仪可以存储多个项目文件，为不同工地或不同阶段的任务建立独立档案。对于重复性的放样任务（如标准层施工），保存好设站参数和放样文件，下次可直接调用。仪器测量得到的现场数据（如实际桩位坐标）也应及时保存并导出备份，作为竣工资料的一部分。

团队协作与规范操作是安全的保障。测量工作往往需要至少两人配合，司镜员与观测员之间应建立清晰、规范的指令术语。在仪器架设、棱镜移动过程中，注意人员和设备安全，特别是在交通繁忙或高空作业区域。养成良好的设备维护习惯，定期清洁镜头，妥善保管电池和充电器，能减少故障，延长仪器寿命。
