在土木工程、建筑施工与地形测绘的宏大舞台上，全站仪如同一位沉默的指挥家，用无形的激光谱写着空间的精确坐标。而天宇全站仪，凭借其可靠的性能与直观的操作，成为众多测量工程师手中的利器。无论是高楼地基的第一次定位，还是道路曲线的完美复现，其精准度都始于一个至关重要的开端——建站，并成就于一个系统化的过程——坐标放样。本文将深入剖析天宇全站仪从建站到放样的完整操作链条，揭开将图纸上的数字转化为地面上坚实桩点的技术面纱，为您呈现一套清晰、可靠且高效的工作流程。

一、战前筹备：仪器与数据的精密校准

任何一次成功的测量放样，都离不开周全细致的准备工作。这不仅是操作流程的第一步，更是确保后续所有数据可靠的基石。

需要对天宇全站仪本身进行状态确认。检查电池电量是否充足，确保在野外作业期间不会因断电中断工作；仔细清洁物镜与目镜，避免灰尘影响照准精度；检查三脚架的紧固螺旋与架腿伸缩是否顺畅，保证架设的稳定性。应提前将设计图纸上的所有待放样点坐标进行整理、编号，并录入仪器内存或连接的外部设备中。现场临时输入数据极易出错，提前准备能极大提升效率并降低差错率。

环境勘察不容忽视。选择测站点时，应视野开阔，避开高压线、大型金属体等可能产生磁场干扰的源，同时确保与多个后视点、放样点之间通视良好，无树木、建筑物等遮挡。天气也需考量，尽量避免在强风、烈日当头或雨雾天气进行高精度放样作业，这些因素都会影响光线传播与仪器稳定性。

人员的沟通与分工要明确。测量员、立镜员、记录员之间需建立清晰的口令与手势系统，特别是在嘈杂的工地环境中。一套高效的协作模式，能让放样过程如行云流水。

二、根基构筑：测站点的精准建立与定向

建站，即为全站仪在测量坐标系中建立一个已知的、准确的“家”。这个步骤的精度直接决定了整个放样工作的成败。

第一步是仪器的对中与整平。将三脚架架设在选好的测站点上方，粗略对中后，踩稳架腿。安装全站仪，通过光学或激光对点器，精细调整使对中点与地面标志点中心严格重合。随后，利用圆水准器和长水准管进行整平，使仪器水平度盘处于水平状态。这个过程需要耐心，微小的偏差在长距离放样中会被成倍放大。

第二步是输入测站点坐标。开机进入测量模式，选择“设置测站点”或类似功能。通常可以选择直接输入坐标值、从内存文件调用或通过已知点测量获取。输入时务必仔细核对N（X）、E（Y）、Z（H）坐标值，建议采用双人复核制度，避免因输错一个数字导致整体偏移的严重后果。输入完成后，确认并设置正确的仪器高。

第三步是关键的后视定向。这是赋予仪器方向角的步骤。选择“设置后视点”，输入另一个已知控制点的坐标。然后，转动照准部，精确照准架设在后方控制点上的棱镜中心。通过盘左盘右观测或直接输入已知方位角进行确认。完成后，务必进行后视校核，即测量另一个已知点的坐标与已知值对比，若误差超限，则需检查测站点坐标、后视点坐标及照准过程，直至符合精度要求。此步骤为整个测量建立了准确的方位基准。

三、核心执行：坐标放样流程的逐步解析

当稳固的测站建立完毕后，便进入了激动人心的坐标放样环节，即将虚拟坐标转化为实地位置。

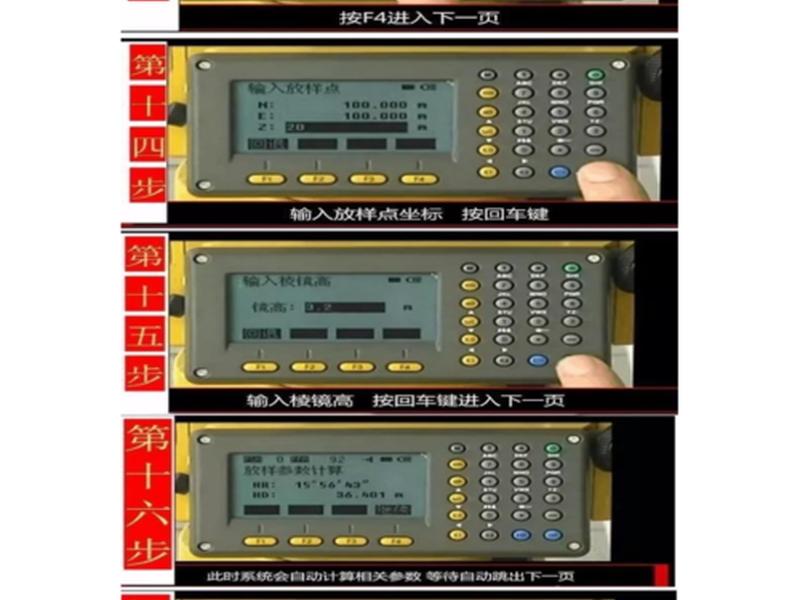

启动放样功能，通常在程序菜单中选择“坐标放样”。首先需要调用或输入待放样点的设计坐标。仪器接收到目标点信息后，会自动计算出从测站点到该点的理论水平角、平距和高差。测量员转动仪器照准部，使显示的水平角差值趋于零，此时望远镜视准轴所指的方向即为正确的放样方向。

指挥立镜员在该方向上大致位置安置棱镜。按测量键，仪器会显示棱镜当前位置与目标点之间的距离差值和高差差值。屏幕上通常以“向左/向右”、“向前/向后”、“升高/降低”等直观提示引导。立镜员根据这些提示移动棱镜，测量员持续跟踪测量，直至所有差值都接近于零或满足规定的容许误差范围。

当棱镜中心与放样点位的空间位置重合时，该点的平面位置即已确定。在地面上做出清晰标记，如打木桩、钉钉子或喷漆。一个点放样完成后，可选择“下一个点”继续放样，直至所有点位标定完毕。这个过程要求测量员与立镜员紧密配合，眼疾手快。

四、精度护航：误差控制与现场问题排解

高精度测量不仅在于遵循步骤，更在于对潜在误差的洞察与控制。了解误差来源并能现场排除常见问题，是测量员专业性的体现。

误差可能来源于多个环节。仪器本身的系统误差，如轴系误差、测距常数误差，需定期进行检定与校正。人为操作误差，如对中整平不彻底、照准目标有偏差、数据输入错误，需要通过严格训练和规范操作来避免。外界环境误差，包括大气折光、温度气压变化对测距的影响，以及地面震动、日晒不均对仪器稳定性的影响。天宇全站仪通常具备气象改正输入功能，应根据现场实测的温度、气压值进行设置，以削弱大气影响。

现场常会遇到一些突发状况。例如，放样路径上出现无法逾越的障碍物，这时可采用“自由设站”或“后方交会”等方法，灵活增设测站。又如，长距离放样时发现累积误差较大，应分段设站，并增加闭合至已知点的检核频率。当仪器显示数据跳动异常或无法锁定棱镜时，应检查棱镜常数设置是否正确、棱镜面是否清洁、视线附近是否有热浪扰动等。

养成即时复核的习惯至关重要。每放样完3-5个点，或每天工作开始与结束时，应随机抽检已放样点的坐标，用水准仪复核高程，确保整体精度在可控范围内。这看似增加了工作量，实则是避免大规模返工的最有效保障。

五、效率升华：高级功能与操作技巧应用

熟练掌握基础操作后，灵活运用天宇全站仪的一些高级功能和实用技巧，能极大提升外业作业效率与智能化水平。

许多天宇全站仪支持“编码”或“道路”放样功能。对于线状工程如道路、管线，可以提前将线路设计参数（平曲线、竖曲线、超高加宽等）输入仪器，放样时只需输入桩号，仪器便会自动计算该桩号的三维设计坐标并进行放样，省去大量手工计算和输入坐标的时间，尤其适用于道路中线、边桩的批量放样。

“自由设站”功能在控制点不通视或不便到达时非常有用。它通过在多个已知点上进行多测回观测，自动解算出测站点的最佳坐标，增强了设站的灵活性与可靠性。学会使用数据存储与传输功能，将放样点设计数据从电脑导入仪器，将测量结果从仪器导出至电脑成图，实现内外业一体化，减少人工抄录错误。

一些实用的现场技巧也能事半功倍。例如，在烈日下作业，用伞遮住仪器，减少不均匀受热引起的误差；在放样点做标记时，使用不同颜色的喷漆区分不同类型的点；对于需要长期保留的重要点，采用混凝土包桩或刻石标记。立镜员保持棱镜杆气泡居中、轻拿轻放，也是保证精度的重要细节。

六、安全收尾：数据管理与工程衔接

放样工作的结束，并不意味着任务的完成。规范的数据管理和向下一道工序的清晰交接，是整个测量工作价值的最终体现。

所有放样工作完成后，应系统性地整理和备份数据。包括：最终的测站点设置参数、后视点信息、所有放样点的设计坐标与实测坐标对比记录、现场草图、检核测量数据等。这些资料不仅是工程质量的证明，也是日后可能进行复测、验线或处理工程变更的重要依据。建议建立电子和纸质双重档案。

在现场，需向施工员或监理方进行明确的点位交接。清晰指出每个放样点对应的设计编号、位置及其在工程中的意义（如轴线交点、角点、里程桩等）。对于容易被破坏的点位，应设立醒目的保护桩或引桩，并绘制详细的点之记，注明与附近固定地物的相对关系，以便在标记被破坏后能够快速恢复。

进行必要的场地清理，检查仪器设备是否完好并装箱。一次完整的测量放样任务，就在这种有始有终的严谨中画上句号，为工程的实体建设铺下了第一块精准的基石。

从精心的战前筹备，到测站根基的稳固构筑；从坐标放样的核心执行，到对误差的严密控制；从效率技巧的灵活应用，到最终数据的妥善归档——天宇全站仪的建站与放样，是一套环环相扣、追求极致的精密艺术。它不仅是仪器操作的熟练，更是空间思维的体现、严谨作风的践行。掌握这套流程，意味着掌握了将蓝图精准烙印在大地上的能力，让每一座建筑、每一条道路，都从第一个点开始，就走在正确的位置上。这，正是工程测量工作最基础，也最崇高的价值所在。
