在精密工程测量的世界里，每一个微小的偏差都可能引发连锁的误差灾难。而全站仪的对中环节，正是这场精度博弈的起点。一张清晰明了的天宇全站仪对中器位置示意图，不仅是新手入门的向导，更是老师傅确保效率与精度的秘籍。它像一幅藏宝图，精确标注了光学或激光对中器的“眼睛”所在，揭示了仪器与地面测站点建立绝对空间联系的秘密通道。本文将围绕这份关键图解，深入剖析天宇全站仪从对中定位到高效使用的完整逻辑，带您穿透复杂操作的迷雾，直抵精准测量的核心。

一、图解核心：对中器的空间坐标解构

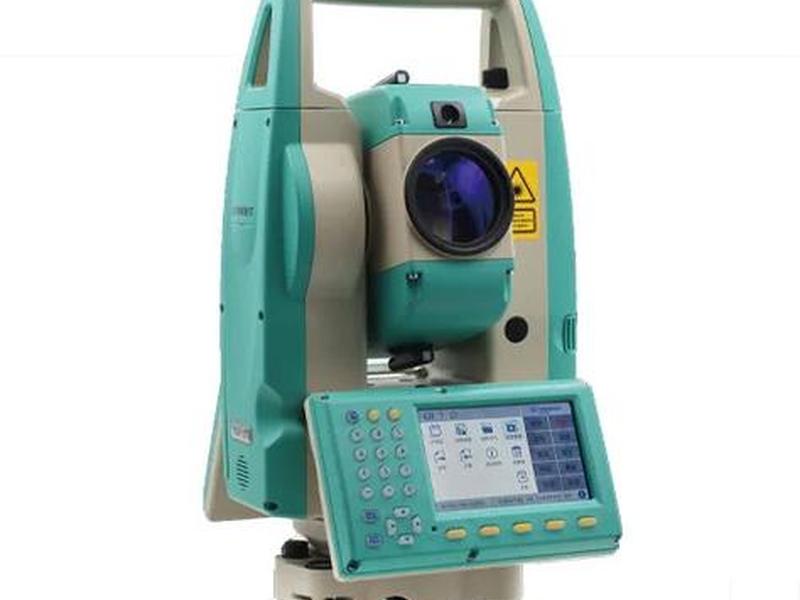

任何一张有价值的天宇全站仪使用说明图解，其灵魂在于清晰揭示对中器与仪器整体的空间关系。对中器并非独立存在，它通常位于仪器的照准部正下方或基座中心，通过一个精巧的光学或激光系统，将天顶的仪器中心垂直投射到地面。

这份示意图会明确标识出对中目镜或激光发射窗的位置，并示意其光路。对于光学对中器，图解需说明如何通过目镜观察，调整焦距使地面标志清晰，同时理解分划板中心与仪器竖轴重合的原理。对于激光对中器，示意图则需突出其可见激光光斑的特性，以及如何在明亮或昏暗环境下使用。理解这份空间坐标关系，是后续一切操作的基础，它让操作者明白，自己通过调整脚螺旋和三脚架，本质上是在调整整个仪器庞大的物理结构，去对齐那一个看不见的“铅垂线”。

更深入的图解还会展示对中器与仪器其他关键部件，如圆水准器、管水准气泡、操作面板的相对位置。这种全局视角有助于建立系统思维，避免“头痛医头，脚痛医脚”。例如，调整对中时可能会影响初步整平，而精平过程又可能轻微破坏对中，示意图若能暗示这种联动关系，将极大提升使用者的操作预见性。

二、从图到术：对中与整平的协同舞步

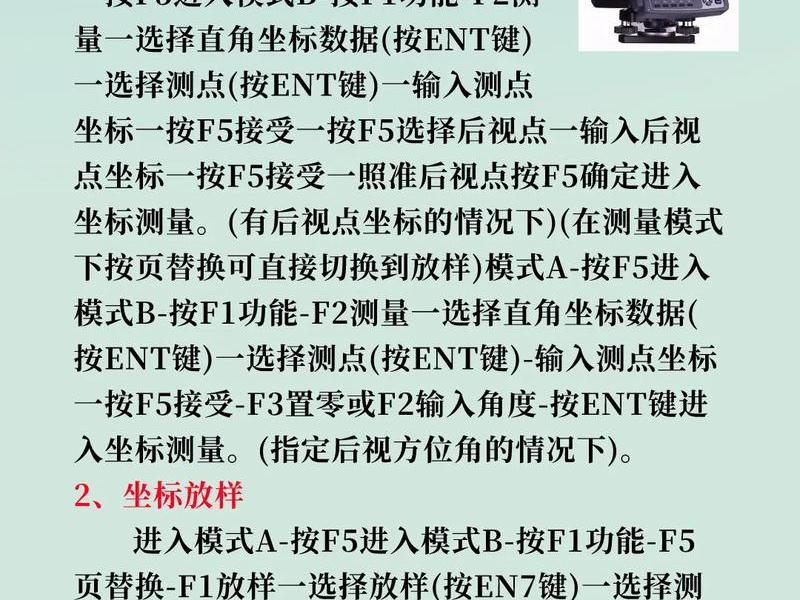

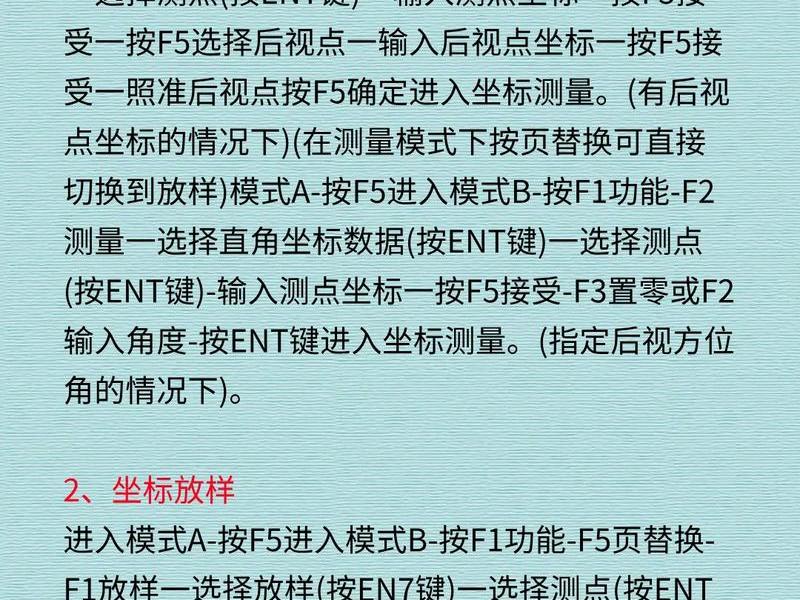

示意图是静态的，但操作是动态的舞蹈。一份优秀的天宇全站仪使用说明图解，必须引导用户掌握“对中”与“整平”这对孪生操作的协同流程。标准的步骤始于粗对中与粗平：展开三脚架，使架头大致水平并对准测站点上方，安装仪器后，通过移动三脚架腿（保持一条腿相对固定），让对中器中心粗略对准地面标志。

随后进入精平与精对中的循环微调。示意图中脚螺旋的位置和作用就至关重要。先转动照准部使管水准器与任意两个脚螺旋连线平行，同时相向旋转这两个脚螺旋使气泡居中；再将照准部旋转90度，仅调节第三个脚螺旋使气泡再度居中。此过程需重复一两次。精平后，检查对中，若发生偏移，需松开中心连接螺旋，在架头上轻轻平移仪器（切记非旋转），使对中器精确对准，再旋紧螺旋并再次检查整平。这个“平中对，中对平”的迭代过程，在示意图的指引下，会从机械步骤升华为一种手感与眼力的协调艺术。

对于配备激光对点器的型号，图解应特别说明其便捷性：开机启动激光，光斑直接投射于地面，通过观察显示屏或直接目视光斑，平移仪器即可快速完成对中，极大简化了流程。但需注意，强光下激光光斑可能不易看清。

三、精度密钥：图解未言的校准与检查

高明的使用说明图解，不仅告知常规操作，更会暗示精度保障的隐藏关卡——对中器的校准。长期使用或经历震动后，对中器的光轴可能与仪器竖轴产生偏差，导致“对中准、整平后却偏”的诡异情况。示意图中那个不起眼的校准螺丝或软件菜单入口，就成了解决问题的钥匙。

校准通常需要一个稳定的高精度对中平台。将仪器严格整平后，旋转照准部180度，观察对中器十字丝中心或激光光斑是否偏离原来的地面标记。如果发生偏移，则说明存在误差。通过图解指示的校准机构（通常是侧面的调节螺丝），调整偏差量的一半，再重复检查直至完美。这个过程如同为仪器的“眼睛”验光配镜，是保证长期测量精度的不二法门。

图解应能引导用户进行简单的现场检查。例如，在完成对中整平后，将照准部缓慢旋转一周，观察激光对中光斑的轨迹。如果光斑画出一个明显的圆圈，说明对中器存在误差，此时圆形的圆心才是真正的对中点。这种基于图解原理衍生的实战技巧，是区分普通操作员与测量高手的标志。

四、环境博弈：图解在不同场景下的变奏

天宇全站仪对中器位置示意图提供的是标准模型，但真实战场——施工现场——却充满变数。松软的土地、坚硬的沥青、狂风的环境、狭窄的楼梯间，每一种场景都对标准操作流程提出挑战。优秀的图解使用者，懂得如何依据原理进行灵活变通。

在松软地面，应先踩实三脚架腿，防止后续操作中仪器下沉。在斜坡上，应确保两条架腿在下坡方向，以增加稳定性。当测点位于光滑地面（如瓷砖）时，激光对中器的光斑会更加清晰易辨。而在强光下，可能需要用手或纸板制造阴影来观察激光点。对于有经验的测量员，他们甚至能利用对中器光路，在无法直接设站的点位（如桥墩中心），通过偏心设站后再进行归算。

图解中看似固定的部件位置，在实际应用中成为了与环境互动的支点。理解对中器光路不受照准部旋转影响的特性（理想状态下），就能在复杂环境下快速判断问题是出自对中误差、整平误差还是仪器常数误差。

五、系统联动：对中精度如何影响全局测量

将对中器示意图置于整个天站仪系统中审视，其重要性会倍加凸显。对中误差不是孤立存在的，它会直接嫁接到每一个测点的坐标中，成为系统误差。尤其在进行导线测量、后方交会等需要多次搬站的操作中，对中误差会累积传播，可能导致整个控制网发生扭曲。

示意图背后传达的是一种严谨的测量哲学：在测站架设阶段多花一分钟追求毫米级的对中精度，可能为后续数小时的测量数据带来决定性的质量提升。它影响着水平角测量的基准，也间接关系到距离测量（尤其是高差测量）的准确性。当使用免棱镜模式或进行精密放样时，微小的对中偏差在长距离上会被放大，造成不可接受的成果差异。

理解这份联动性，就会明白为何测量规范中对对中精度有明确要求，也会促使操作者不仅仅把对中看作一个“差不多就行”的步骤，而是视为测量生命线的起点。每一次精确的对中，都是对工程质量的无声承诺。

六、进阶之途：从读懂图解到人仪合一

最高境界的使用，是超越图解本身，达到“人仪合一”。这意味着操作者不仅熟悉对中器在哪里、怎么调，更能预判仪器的状态，通过细微的手感、声音和视觉反馈，提前感知问题。例如，在旋转脚螺旋时，能感知到螺纹的顺滑度是否异常；在观察气泡居中时，能判断其灵敏度是否下降；在平移仪器对中时，能一次移动到近乎完美的位置。

这种境界来源于对图解原理的深刻理解加上千百次的重复练习。示意图成为了内化于心的肌肉记忆和空间直觉。对中操作不再是按部就班的步骤，而是一场流畅、高效、精准的表演。测量员能根据当天的任务性质（是粗放的地形图测绘，还是精密的安装定位），动态调整对中精度的要求，在效率与精度之间找到最优平衡。
