在建筑工程、道路施工、地质勘探等众多领域，将设计图纸上的精确坐标“搬”到现实地面上，是一项至关重要却又充满挑战的技术活。工地上，测量员们手中的“神器”——全站仪，正是完成这一使命的核心装备。而天宇全站仪，以其可靠的性能和友好的操作界面，成为了许多测量工程师的得力助手。本文将深入浅出地为您揭开天宇全站仪的两大核心应用——极坐标测量与坐标放样的神秘面纱，通过一套详尽易懂的教程，带您从零开始，掌握这门将虚拟坐标转化为实地标桩的“空间魔法”。

一、 前期准备：奠定精度的基石

任何精密操作都始于周全的准备，全站仪测量更是如此。在按下开机键之前，一系列细致的前期工作直接决定了后续所有数据的可靠性。

是仪器的状态确认。取出天宇全站仪后，需仔细检查其外观是否完好，镜头有无污渍或划痕。确保电池电量充足，避免野外作业时因断电导致数据丢失。配套的棱镜、对中杆、三脚架等附件也需一一检查，保证其稳固性和完好性。一个松动的脚架螺丝，就可能在长距离测量中引入不可忽视的误差。

是数据的预处理。现代测量讲究效率，建议在办公室内就将设计好的待放样点坐标按顺序编号并提前录入仪器的存储卡或内存中。这样做不仅能避免在现场因手动输入错误而返工，还能使放样流程井然有序，尤其在点位数众多时，优势尤为明显。还应收集测区的已知控制点坐标，这些点是整个测量工作的“灯塔”，其准确性不容有失。

是现场环境的勘察。选择测站点的位置是一门学问。理想的位置应视野开阔，能通视大多数待测点，同时地面坚实稳固，远离震动源（如重型机械经过的道路）。天气也需考量，尽量避免在强风、大雨或热浪引起的剧烈空气抖动时进行高精度测量。周全的准备工作，就像为一次远航绘制了精确的海图和检查了坚固的船体，是成功的第一步。

二、 仪器架设：对中整平的奥秘

仪器的架设是测量工作的物理起点，其核心要求是“对中”与“整平”。这一步做得好，后续的测量便成功了一半。

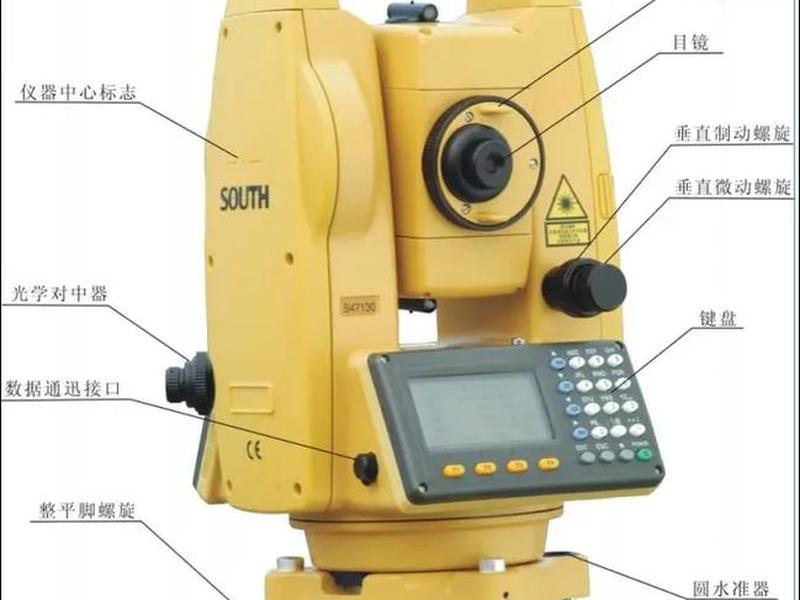

架设的第一步是安置三脚架。将三脚架头大致置于测站点标志（如木桩上的小钉）上方，保持架头大致水平，并踩实三脚架的三个支脚。然后，小心地将天宇全站仪从箱中取出，平稳地安置在三脚架头上，并旋紧中心连接螺旋。仪器与地面初步连接，但尚未精确到位。

接下来是精密对中。打开仪器的激光对点器（或使用光学对点器），观察地面光点与测站点标志的偏差。通过轻轻移动三脚架的两条腿（注意不是直接滑动仪器），使对点光斑逐渐靠近测站点中心。这个过程需要耐心和微调，直至光点精确对准标志中心。对中的目的是让仪器的旋转中心与地面点的空间位置处于同一铅垂线上。

完成对中后，便进入整平环节。转动仪器的照准部，使管水准器与任意两个脚螺旋的连线平行。然后，双手同时相向或反向旋转这两个脚螺旋，使水准气泡居中。再将照准部旋转90度，调整第三个脚螺旋，再次使气泡居中。反复检查并微调，直至照准部旋转到任何方向，管水准气泡都保持居中状态。整平确保了仪器的水平度盘处于真正的水平面，这是所有角度测量准确的根基。至此，一个稳固、精确的测量基准站便建立起来了。

三、 坐标系统建立：测站与后视定向

仪器架设完毕，接下来就要在仪器的“大脑”中建立起与实地相对应的坐标系。这需要通过输入测站点坐标和后视定向两步来完成。

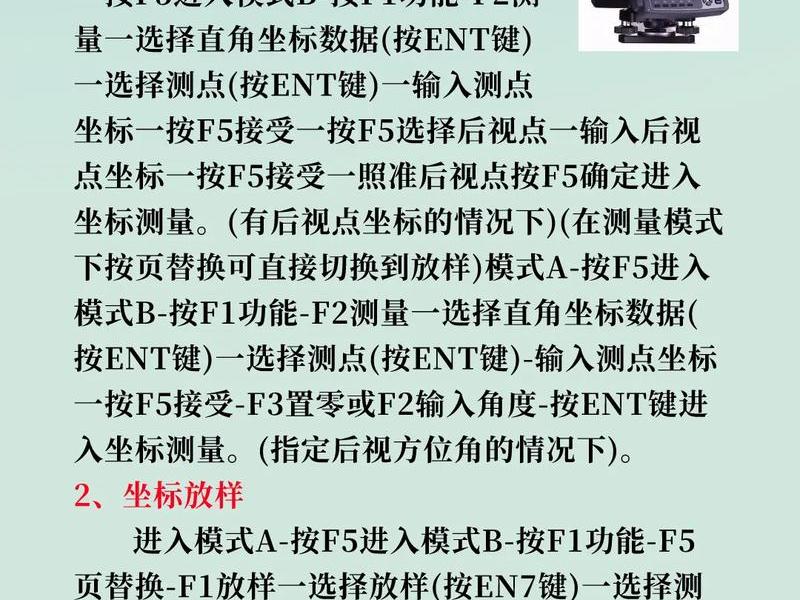

开机后，进入天宇全站仪的测量程序菜单，选择“坐标放样”或相应功能。程序会提示“设置测站点”。选择“输入”或“坐标”选项，将事先准备好的测站点三维坐标（N/X, E/Y, Z/H）准确无误地键入仪器。输入完成后确认，系统通常会提示输入仪器高，即从测站点标志到仪器横轴中心的高度，需用卷尺量取并准确输入。这一步告诉仪器：“你现在所在的位置，在地球坐标系中的坐标是这个。”

更为关键的一步是后视定向。这是赋予仪器“方向感”的操作。选择“设置后视点”，输入另一个已知控制点的坐标。然后，转动望远镜，精确照准架设在那个后视点上的棱镜中心。有些仪器需要按下“测量”键获取角度或距离进行校验，确认无误后，选择“是”或“确定”完成定向。这个过程本质上是让仪器计算出从测站点指向后视点的理论方位角，并与当前望远镜实际指向的方位角进行匹配校准。一旦完成，仪器就建立起了一个以测站为原点、以定向方向为基准的完整平面坐标系。此后，仪器屏幕上显示的任何角度和距离，都具有了真实的方位和坐标意义。定向的精度直接决定了所有后续放样点的方向准确性，因此必须使用距离远、目标清晰的后视点，并仔细照准。

四、 极坐标法测量：采集未知点的艺术

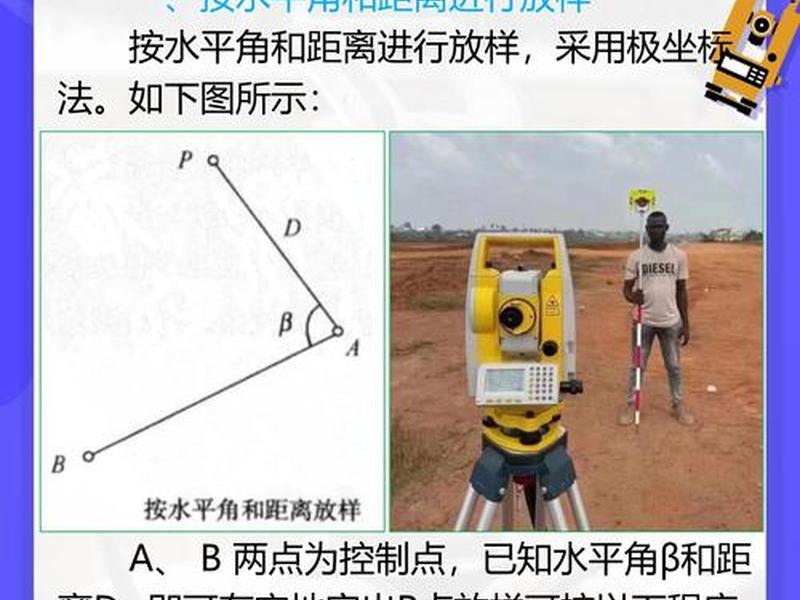

在建立了坐标系之后，全站仪便成为强大的数据采集工具。极坐标法是最基本的测量方法，用于测定未知点的位置。其原理是通过测量测站到待测点的水平角、垂直角和斜距，结合测站点坐标和方位基准，计算出待测点的三维坐标。

在实际操作中，首先将棱镜安置在待测点上，并确保对中杆气泡居中。然后，在仪器的测量模式下，照准棱镜中心。天宇全站仪通常有“测量”键，按下后仪器会快速发射激光并接收反射信号，瞬间测得斜距，同时电子度盘读取此时的水平角和垂直角。

仪器内部微处理器会依据极坐标公式进行实时解算：水平距离=斜距×sin(天顶距)，高差=斜距×cos(天顶距) + 仪器高

这种方法灵活高效，适用于地形点采集、断面测量、竣工测量等多种场景。关键在于确保棱镜稳定，照准准确，以及正确输入棱镜常数和气象改正参数（温度、气压），以消除系统误差，保证采集数据的精度。通过极坐标法，复杂的地形地貌被一一转化为精确的数字坐标，为设计和施工提供了第一手资料。

五、 坐标放样实施：将蓝图变为现实

坐标放样是与极坐标测量逆向的过程，是施工的先行官。它的任务是将设计图纸上点的坐标，在实地上精准地标定出来。这是全站仪最具价值的应用之一。

启动放样程序后，选择或输入待放样点的坐标。确认后，仪器屏幕会显示两个关键差值：dHR（水平角差值）和dHD（水平距离差值）。测量员需要根据这些指引来指挥持镜员移动。旋转仪器的照准部，使dHR的值变为0°00‘00“。望远镜所指的方向，就是待放样点所在的方向线。

锁定水平制动螺旋，通过微动螺旋确保dHR严格为零。然后告知持镜员，沿此视线方向前后移动棱镜。仪器会实时测量并显示dHD，即当前棱镜位置与目标点的水平距离差。持镜员根据提示向前或向后移动，直到dHD也趋近于零。还需关注dZ（高差差值），通过调整棱镜杆的高度，使dZ归零。

当dHR、dHD、dZ三者均显示为零或小于允许误差时，棱镜对中杆底尖所在的位置，就是待放样点的精确实地位置。即可在地面打桩、钉钉或喷涂标记。一个点放样完成后，按“下点”键即可继续下一个点的放样。这个过程仿佛一场精密的“寻宝游戏”，仪器是导航，测量员是指挥，最终在空旷的场地上，让一个个设计坐标“破土而出”，勾勒出工程的轮廓。

六、 技巧与误差控制：迈向高手的阶梯

掌握基本流程后，一些实用的技巧和严格的误差控制意识，能将您从操作者提升为专家。这些经验往往能避免重大失误，提升作业效率。

技巧方面：对于大量点放样，提前在室内规划好点号和放样顺序，能极大避免现场混乱。遇到障碍物遮挡视线时，可采用“自由设站”或“后方交会”法，灵活设置新测站。每次仪器搬站后，务必重新进行后视定向，绝不能沿用上一次的方向数据，否则误差会累积放大。放样完成的点，建议用不同颜色的油漆或标志区分，并记录实际测得的坐标以备复核。

误差控制方面：误差主要来源于仪器、人、环境。仪器误差需定期进行校准。人为操作误差则需通过规范操作来 minimize，如精确对中整平、仔细照准、数据双人核对（尤其是测站点和后视点坐标）。环境误差包括大气折光、温度气压变化等，天宇全站仪通常具备气象改正输入功能，应根据现场情况如实设置。长距离放样时，地球曲率和大气折光的影响不容忽视。始终牢记“步步有检核”，在放样前或过程中，用仪器测量几个已知点坐标进行比对，是发现系统性错误的最有效方法。

当屏幕上的差值归零，地面上的标志钉下，一组组抽象的数字便获得了坚实的物质形态。这不仅是技术的胜利，更是人类意志对空间精确掌控的体现。
