当你面对“绘制一份卫生设施示意图并撰写说明”这个任务时，是否感到无从下手？脑海中浮现的，或许是错综复杂的管道线条，又或是枯燥乏味的技术参数。别担心，这份指南将为你拨开迷雾，揭示将冰冷设施转化为清晰图文的核心奥秘。卫生设施示意图及说明，绝非简单的图纸罗列，而是一套精准传达设计意图、保障功能实现、体现人文关怀的视觉与文字交响曲。掌握其写作方法，意味着你掌握了让空间“说话”、让规范“落地”的钥匙。

一、 明晰核心目标与受众

动笔之前，必须像手一样锁定目标。这份示意图及说明究竟为谁而作？是用于提交给监管部门审批，是指导现场施工人员按图作业，还是作为使用单位日常管理的操作手册？目标不同，内容的侧重点和表达深度将天差地别。

面向审批，需严格对标国家及地方规范，如《民用建筑设计统一标准》、《无障碍设计规范》等，强调合规性与安全性，数据必须精确无误。面向施工，则需突出尺寸、材料、工艺和安装节点，确保施工方能够准确无误地还原设计。而面向管理使用，则应侧重设施的操作流程、日常维护要点及安全注意事项，语言需通俗易懂。

明确受众，才能决定示意图是该采用专业的CAD线稿，还是更直观的三维轴测图或彩色平面图；才能决定说明文字是该使用严谨的法律条文式语句，还是采用步骤化的操作指南。这一步是奠定全文基调的基石，决定了后续所有内容的走向。

二、 示意图绘制的灵魂：规范与布局

示意图是设计的视觉心脏。其灵魂在于在有限的平面内，科学排布所有卫生设施，并严格遵守人体工程学与安全规范。这不仅仅是设备的摆放，更是一场关于空间效率与使用舒适的精密筹划。

必须确保流程的合理性。以公共食堂为例，从原料进入、粗加工、烹调、配餐到餐具回收清洗，应形成单向流动，避免生熟交叉、洁污交叉。在示意图上，要用清晰的箭头和分区色块标明物流与人流走向。对于卫生间，则需考虑私密性、便捷性与无障碍通行，合理安排厕位、洗手台、通道的关系。

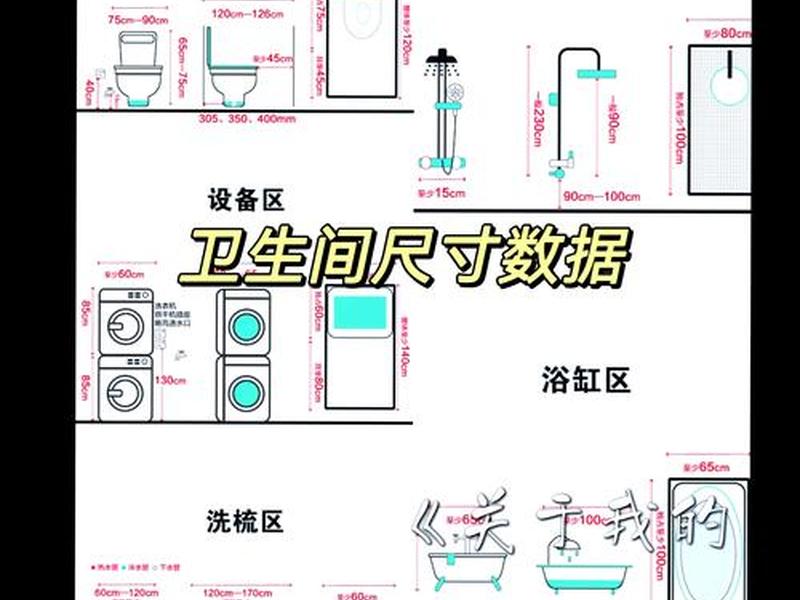

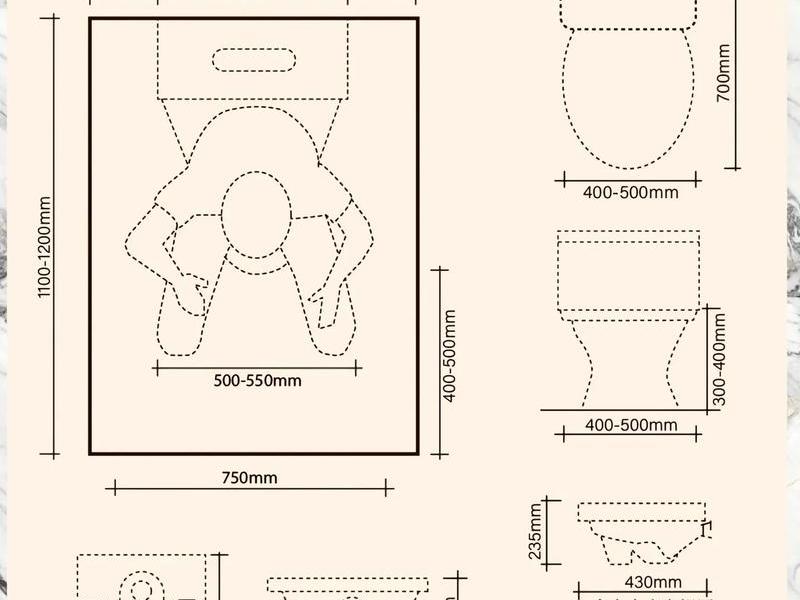

尺寸是关键的生命线。例如，无障碍厕位的净尺寸不应小于1.80m×1.00m，最佳为2.00m×1.50m，以保障轮椅回转。洗手盆中心距侧墙应大于550mm，下方需留出足够的容膝空间。并列小便器的中心距不应小于0.70m。这些硬性数据必须在图中精确标注，它们是设计从图纸走向现实的保障。

三、 分层呈现与图例标注

一张优秀的示意图应具备良好的可读性，避免信息堆积造成的混乱。采用分层呈现的策略是明智之举。你可以创建不同的图层或图块，分别表示建筑结构、给排水管线、电气点位、卫生设备、家具标注等。

清晰的图例是阅读这幅“地图”的罗盘。图中使用的每一种线型（实线、虚线、点划线）、每一种符号（开关、地漏、下水口）、每一种填充图案（墙体、玻璃、水域）都必须在图例框中给予明确解释。例如，用特定图标代表感应水龙头、紧急呼叫按钮、安全抓杆等无障碍设施。

对关键节点和复杂区域，应绘制局部放大详图或剖面图。比如，展示安全抓杆在坐便器旁的安装具体尺寸与固定方式；表现洗手盆下方管道如何布置以避免碰撞。详图能让施工者和使用者对细节一目了然，极大减少误解和错误。

四、 说明文字的精准构建

如果说示意图是骨架，那么文字说明就是赋予其生命的血肉。说明文字不应是图纸内容的简单重复，而应进行深化、解释和补充。它通常包括设计依据、总体说明、分区详述、材料工艺、使用维护等模块。

设计依据部分需列出所遵循的主要规范标准。总体说明应概括设施的整体布局原则、设计容量、流线特点等。分区详述则是对示意图中各个区域（如粗加工间、烹调间、无障碍卫生间、母婴室）的功能、配置设备、特殊要求进行逐一描述。例如，在描述无障碍卫生间时，不仅要说明有呼叫按钮，还需注明其安装高度为距地400-500mm，且需具备门外紧急开启功能。

文字需准确、简练、无歧义。避免使用“大概”、“附近”等模糊词汇。多使用“应”、“必须”、“宜”、“不得”等规范用语，以体现要求的强制性与推荐性。

五、 融入无障碍与人性化细节

现代卫生设施设计的最高境界，是超越基本功能，蕴含深刻的人文关怀。在示意图和说明中，必须着重体现无障碍设计和人性化细节，这是衡量设计品质的重要标尺。

无障碍设计不仅仅是设置一个轮椅坡道或厕位。它是一套系统：门净宽不小于800mm；厕位内需设置直径不小于1.50m的轮椅回转空间；洗手盆下方预留至少宽750mm、高650mm、深450mm的容膝空间；需配置L型或U型安全抓杆，直径在30-40mm之间。这些细节都应在图中明确标出，并在说明中强调其必要性。

人性化细节则更显温度。例如，在公共卫生间考虑儿童洗手盆的增设、母婴室内婴儿护理台的安全设计、厕位内手机置物台和挂钩的设置、良好的通风与照明系统说明。这些细节虽小，却能极大地提升使用体验，让你的设计脱颖而出。

六、 SEO优化与传播要点

在数字化时代，让这份指南被需要的人找到，同样重要。在撰写最终文章或文档描述时，需有意识地融入搜索引擎优化（SEO）思维。

在标题和开篇段落中，自然嵌入“卫生设施示意图及说明怎么写”、“卫生设施示意图绘制指南”、“卫生设施设计说明范文”等核心关键词。在文章的小标题和正文中，合理分布“无障碍卫生间设计”、“布局规范”、“尺寸要求”、“施工图”等相关长尾关键词。

内容本身的高质量、结构清晰、问题解决性强是SEO的基石。确保文章能真正解答读者疑惑，提供可操作的步骤和权威的规范参考。保持语言流畅，段落分明，适当使用加粗强调关键信息，都有助于提升阅读体验和搜索引擎的友好度。

从图纸到体验的桥梁

撰写一份出色的卫生设施示意图及说明，本质是在构建一座从抽象设计到具体体验的坚固桥梁。它要求撰写者既是精通规范的技术专家，又是洞察需求的人本主义者，还是善于表达的沟通者。

通过明确目标、规范绘图、精准行文、注重细节，最终呈现的将不仅是一份合规文件，更是一份安全、舒适、有尊严的空间使用蓝图。当施工者能按图索骥，管理者能依章运维，使用者能倍感便利时，这份示意图与说明的价值便得到了最完美的实现。记住，最好的说明，是让阅读者几乎感觉不到说明的存在，一切皆自然、清晰、顺理成章。
