在建筑与室内设计的宏大交响乐中，卫生设施平面布局图犹如一个精密而隐秘的乐章，它直接决定了空间的效率、安全与舒适。一张优秀的布局图，不仅是线条与尺寸的堆砌，更是对人体工程学、卫生防疫、空间美学与功能流程的深刻理解与融合。无论是应对突发公共卫生事件的医学隔离观察点，还是日常使用的住宅卫生间、公共厕所，其平面布局的合理性都至关重要。本文将深入剖析卫生设施平面布局图的核心制作方法，带您揭开这份图纸背后的科学逻辑与设计艺术。

一、核心原则：安全、卫生与效率的三角基石

制作任何卫生设施的平面图，都必须将安全、卫生与使用效率置于首位。这并非空洞的口号，而是需要落实到每一寸图纸上的具体准则。

对于医学隔离观察点、医院卫生间等特殊场所，安全隔离与流线控制是生命线。设计时必须严格规划“清洁区”、“潜在污染区”和“污染区”，并设置明确的卫生通过流程。工作人员与隔离人员、清洁物资与污染垃圾的流线必须完全分开，避免任何交叉感染的可能。图纸上需要用清晰的线型和图例区分不同区域，并标注人员行进方向。

在普通公共卫生间和住宅卫生间中，卫生原则体现在干湿分离、通风防潮和易于清洁上。平面布局应确保便器、淋浴区产生的湿气和污水能被迅速排走，不溅洒或渗透到干燥区域。洗漱区应相对独立，保持台面物品的干燥卫生。高效的布局意味着最短和最顺畅的动线，减少使用者在空间内的不必要的折返与等待，尤其在高峰时段，合理的厕位比例与空间分配能极大缓解拥堵。

二、规范先行：尺寸与配置的硬性标尺

在动笔绘制之前，设计师必须熟稔于心的是各类设计规范与标准。这些规范是布局合理性的法律与技术保障，也是图纸能否通过审批的关键。

例如，公共卫生间中，男女厕位的比例需根据建筑类型和人流特征确定。在商场、交通枢纽等人流密集场所，女厕位与男厕位（含小便器）的比例不应低于2:1。每个厕位隔间的尺寸有严格下限：外开门蹲便间不宜小于0.9米宽、1.2米深；坐便间不宜小于0.9米宽、1.3米深。洗手盆水嘴中心与侧墙净距不小于0.55米，并列洗手盆中心间距不小于0.7米。

无障碍设计更是不可或缺的一部分。图纸上必须明确标示出无障碍厕位，其内部直径不小于1.5米，以方便轮椅回转。门净宽需大于0.8米，厕位内应设置水平及垂直安全抓杆。这些尺寸和配置不是建议，而是必须遵守的底线，它们保障了所有人，包括残障人士、老人和儿童的安全与尊严。

三、功能分区：从混沌到有序的空间魔术

将有限的空间划分为逻辑清晰的功能区块，是布局图制作的核心思维。不同的卫生设施，分区逻辑各有侧重。

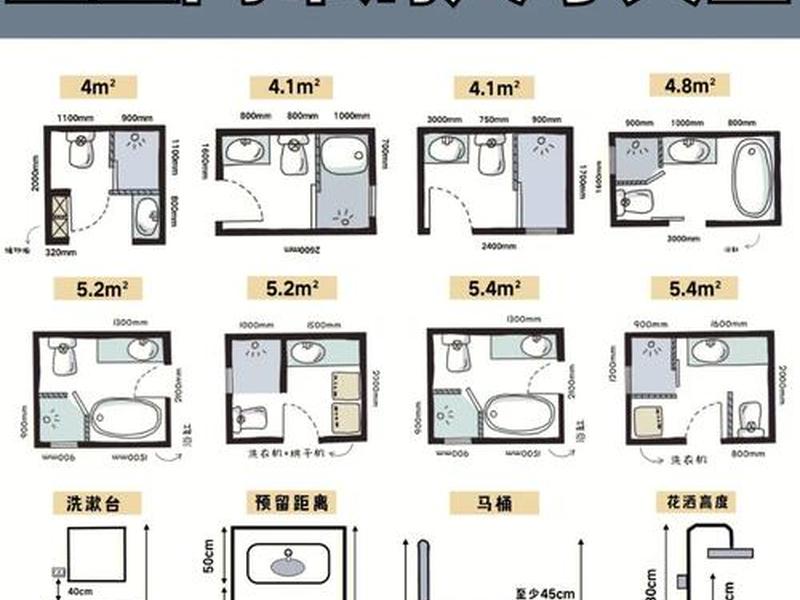

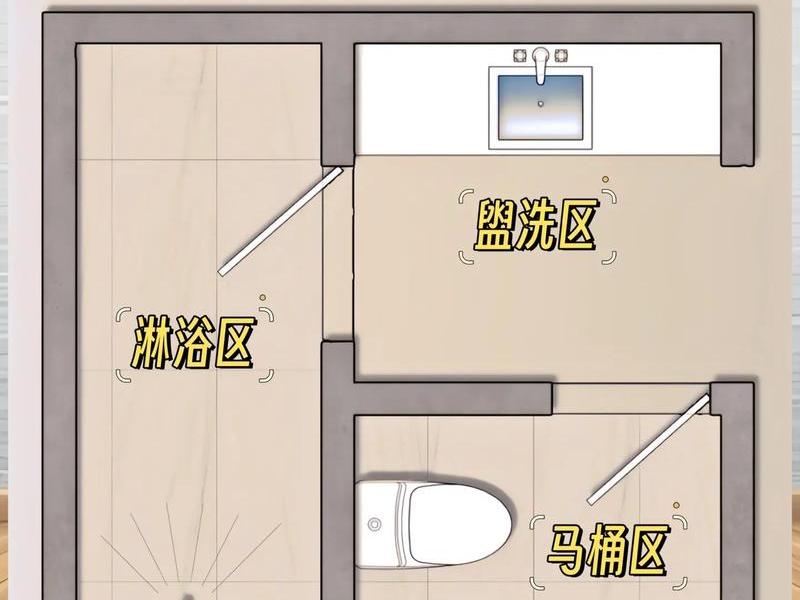

在住宅卫生间中，常见的分区模式有“集中型”（兼用型）和“分离型”。集中型将所有功能（洗漱、便溺、淋浴）集中于一个空间，布局紧凑，经济节约，关键在于遵循“由外至内、由干到湿”的顺序：通常将洗手台靠近门口，马桶居中，淋浴或浴缸设置在最内侧，形成流畅的使用动线。分离式则将不同功能完全独立，如三分离（洗漱、马桶、淋浴独立）或四分离（增加洗衣区），极大提升了多人口家庭同时使用的效率，互不干扰。

而在公共卫生间或医疗隔离设施的图纸上，分区则更为宏观和严格。除了基本的男、女、无障碍厕区外，还需规划出管理间、工具间、垃圾暂存间等辅助用房。在隔离设施中，清洁区、缓冲区和污染区的划分更是泾渭分明，并通过双层传递窗、单独出入口等设计在图纸上体现出来，确保洁污分流，人物分流。

四、流线设计：看不见的生命动线

流线，是使用者在空间内活动的路径。优秀的平面布局图，能让流线像无声的指挥，引导人们高效、安全地完成各项活动。

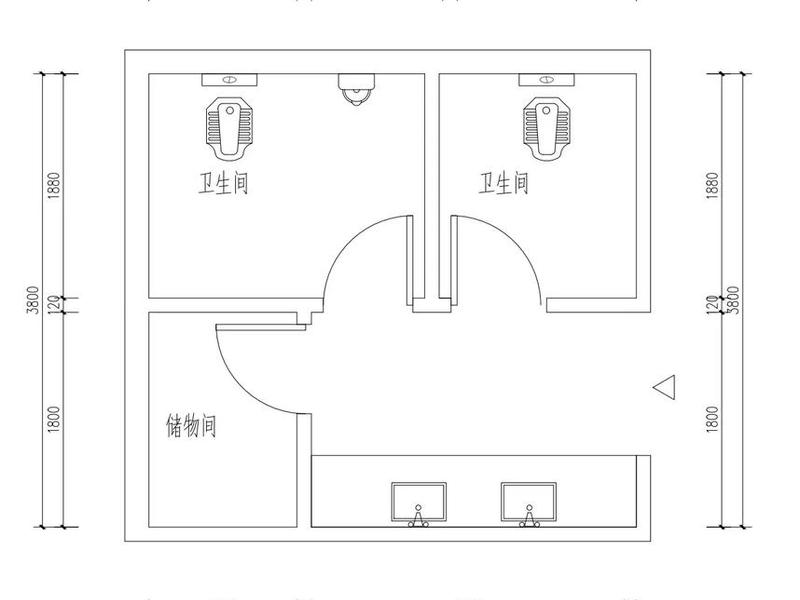

在公共卫生间，流线设计应避免进出人流的对冲。入口处应有适当的缓冲空间，避免直视厕位内部，保护隐私。洗手区应设置在出口必经之路上，方便使用者如厕后清洁。清洁人员的作业流线也应被考虑，如何便捷地取水、清洁厕位、收运垃圾，而不与使用者主流线过多交叉，这些都需要在图纸上用箭头或不同颜色的线条进行模拟和标注。

对于医学隔离点，流线设计直接关系到防疫成败。必须设计出完全独立的“工作人员通道”和“隔离人员通道”，以及“清洁物资通道”和“污染废弃物通道”。图纸上需要明确标注出医护人员从清洁区进入隔离区前，经过更衣、穿戴防护服的缓冲流程；以及退出时，经过脱卸、淋浴、更衣的严格卫生通过流程。垃圾从产生、密封、到暂存、运出的路径也必须清晰、封闭。

五、设备选型与定位：细节决定体验

当大框架确定后，具体的卫生设备选型与精准定位，是赋予图纸以生命和舒适度的最后一步。这一步需要将人体工程学与美学结合。

设备的尺寸和型号直接影响布局。是选择悬挂式马桶还是落地式？是使用单体洗手盆还是连续盥洗台？淋浴房是方形、钻石形还是弧形？这些选择需要结合空间尺寸、使用者特点和预算来决定。例如，在狭小卫生间，立柱盆或壁挂盆能节省空间；在公共区域，感应式水龙头和冲水器更能节约用水并提升卫生水平。

定位则更为精细。马桶的中心线距侧墙通常不少于400毫米，前方需留出不少于600毫米的活动空间。淋浴花洒的高度、洗手盆的台面高度（通常800-850毫米）都需要符合大多数人的使用习惯。在图纸上，每一个设备都应有明确的定位尺寸，包括其中心点距墙面的距离、设备本身的安装尺寸等。配套的扶手、纸巾盒、紧急呼叫按钮（特别是在无障碍厕位和医疗场所）的位置也需精准标注。

六、图纸深化与表达：从构思到蓝图的飞跃

最后的步骤是将所有设计思想转化为专业、规范的图纸语言。这一阶段，严谨与清晰至上。

平面布局图通常采用1:50或1:30等较大比例绘制，以确保所有设备和细节都能清晰表达。图纸应包含完整的尺寸标注体系：总尺寸、轴线尺寸和细致的定位尺寸。所有卫生设备、隔断、门窗都应用准确的图例或按实际投影绘制。不同的材料区域（如地砖、防水涂料区）可用填充图案区分。

图纸还需配套必要的文字说明和图例，解释特殊的做法、材料和工艺要求。例如，注明地面防水层的上翻高度、地漏的位置及坡度要求、墙身防潮做法等。对于复杂的节点，如隔断与地面的连接、卫生通过区的双层门构造等，需要绘制大样详图或引用标准图集。一张高质量的卫生设施平面布局图，应让施工人员能够毫不费力地读懂每一个设计意图，从而精准地将图纸变为现实。
