在建筑与装修的隐秘世界里，每一根管道的精准对接，每一个洁具的稳固安装，都始于一份看似枯燥却至关重要的文件——卫生设备安装图集。它并非简单的图纸堆砌，而是凝结了国家规范、工程智慧与安全标准的“施工圣经”。对于工程师、施工员乃至资深装修从业者而言，能否快速、准确地获取最新、最全的卫生设备安装图集，直接关系到工程的质量、效率与合规性。本文将为您深入揭秘卫生设备安装图集的下载世界，指引您前往那些隐藏的权威资源宝库，让专业触手可及。

一、 图集核心价值：规范施工的基石

卫生设备安装图集远不止是一套图纸。它是由国家住房和城乡建设部等权威机构批准发布的标准设计文件，例如广泛应用的09S304《卫生设备安装》图集。其核心价值在于统一了全国范围内卫生设备安装的设计与施工做法。

图集详细规定了从洗脸盆、坐便器到浴盆、淋浴房等各类卫生设备的安装尺寸、管线接口位置、固定方法以及所用材料的规格。它确保了不同厂家生产的设备能够与建筑预留的管道系统完美对接，避免了因尺寸不符或接口错误导致的返工和浪费。对于监理和验收人员而言，图集更是无可争议的验收依据，任何偏离图集的施工都可能被视为不合格。

获取正版、清晰的图集文件，是保障工程质量的第一道防线。它让施工从“凭经验”走向“按标准”，将模糊的工艺转化为精确的步骤。

二、 官方与权威来源：获取正版的主渠道

寻找卫生设备安装图集，首推官方与权威发布渠道。中国建筑标准设计研究院是国家建筑标准设计的主要归口管理和组织编制单位，其官方网站或授权的标准服务平台是获取正版电子版或纸质版图集的最可靠途径。

各省市住房和城乡建设厅（委）也会发布适用于本地区的标准图集，如早期的“辽94S301”等。这些地方图集在遵循国标基础上，可能结合了当地的气候、习惯和常用产品特点。在相关网站的“标准发布”或“资料下载”板块进行检索，往往能发现这些珍贵的区域性资源。

值得注意的是，像09S304这类现行通用图集，通常会替代更早的版本（如99S304）。在下载时，务必确认图集编号和实行日期，确保使用的是最新有效版本，以免参考过时的作废标准，给工程带来隐患。

三、 专业建筑资源网站：海量图集的聚集地

除了官方渠道，互联网上还存在大量专业的建筑技术资源网站、论坛和在线文库。这些平台汇聚了海量的建筑标准图集，包括各类卫生设备安装详图，是工程技术人员日常资料收集的重要来源。

用户可以在这些网站上通过图集编号（如“09S304”、“12YS1”）或关键词（如“卫生设备安装”、“给排水标准图集”）进行搜索。许多网站提供了在线预览和下载服务，格式多为PDF或DOC，方便查看和打印。这些平台的优势在于资源整合度高，常常能一次性找到同一系列或相关专业的多种图集，方便对比和参考。

在此类网站下载时需保持警惕。应注意文件的上传时间和清晰度，优先选择近期上传、页面完整、水印干扰少的文件。要尊重知识产权，用于学习参考，商业用途应购买正版。

四、 图集内容深度解析：从目录看乾坤

一份完整的卫生设备安装图集，其目录本身就是一份详尽的知识地图。以09S304图集为例，其内容通常始于“总说明”，阐述图集的适用范围、设计依据和通用要求，这是理解后续所有详图的基础。

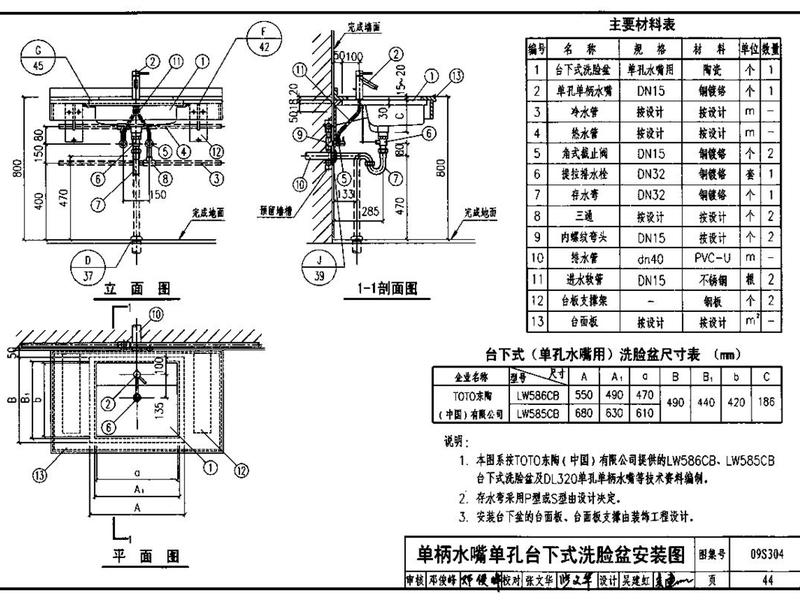

主体部分则分门别类，涵盖几乎所有常见卫生器具：洗涤盆、化验盆、洗脸盆、坐便器、蹲便器、浴盆、淋浴器、小便器、净身盆以及盥洗槽、厨房洗涤槽等。每一类设备下，又根据安装方式（如台上式、台下式、壁挂式）、进水方式（如冷热水、感应式、脚踏式）和排水方式（下排水、后排水）进一步细分，给出独立的安装详图。

深入研究图集，会发现其中蕴含了大量细节智慧。例如，图中会明确标注管径、安装高度、支架形式、密封要求，甚至对节水型器具、无障碍设计等也有专门体现。读懂图集，就等于掌握了卫生设备安装的密码语言。

五、 下载与应用实践：从文件到现场

成功下载图集文件只是第一步，如何将其有效应用于工程实践才是关键。建议将下载的电子版图集按项目或设备类型进行分类归档，建立个人或团队的资料库。

在具体施工前，技术人员应结合现场实际，仔细阅读相关部分的详图。特别要注意设备样本尺寸与图集预留尺寸的核对，以及管道预留孔洞位置与图集要求是否一致。对于新型设备或特殊安装要求，图集可能提供了多种选项，需要根据设计要求和产品特性进行选择。

在技术交底和施工过程中，应将打印清晰的图集图纸作为重要依据，向施工班组进行讲解，确保每个环节都“有图可依”。工程验收时，同样可以对照图集进行检查，使质量控制更具说服力和标准化。

六、 未来趋势与资源甄别

随着建筑工业化和信息化的发展，卫生设备安装图集也在不断更新。未来图集可能会更加强调装配式安装、智能化接口（如感应水嘴、智能马桶的电路预留）以及绿色建筑节水要求。关注行业动态，及时获取新版图集，是保持专业领先的必要条件。

面对网络上纷繁复杂的下载资源，甄别能力至关重要。优先选择来源清晰、信息完整的文件；对于内容残缺、扫描模糊或标注“VIP免费下载”但需要复杂注册付费的链接，应谨慎对待。最稳妥的方式，仍然是结合官方信息进行交叉验证。

卫生设备安装图集是连接设计、产品与施工的精准桥梁。掌握其下载途径，理解其内容精髓，并熟练应用于实际，是每一位建筑给排水专业人士、装修从业者乃至严谨的装修业主提升工程品质、规避潜在风险的必修课。在这张由线条和数据构成的蓝图中，隐藏着打造安全、舒适、耐久卫浴空间的全部秘密。
