在道路、铁路、水利等基础设施建设的宏伟蓝图中，横断面图犹如工程的“解剖切片”，精准揭示着地表的高低起伏与地质结构的细微变化。它是土方量计算的基石，是边坡设计、管线布设的核心依据。对于广大测绘与工程技术人员而言，掌握高效、精准的横断面图生成技术，无疑是提升工作效率、保障工程质量的关键。南方测绘旗下的CASS系列软件，作为行业内的标杆工具，为此提供了强大而完整的解决方案。本文将深入剖析，如何利用南方测绘软件，从导入道路平面数据开始，一步步绘制出精准可靠的道路横断面图，揭开这项技术的神秘面纱。

一、数据基石：道路平面信息的规范导入

一切精确计算的起点，在于原始数据的准确导入。道路平面信息，通常以设计线路的纵断面线为核心，它定义了道路的中心走向。在南方CASS软件中，导入道路平面数据主要有两种高效途径。

第一种是直接利用已有的坐标数据文件。工程人员可以将野外测量获取的，或者由设计软件导出的道路中心线坐标，整理成符合CASS格式要求的文本文件。其典型格式包含点号、特征代码、X坐标、Y坐标和高程。其中，特征代码用于标识中桩点和横断面上的点，这是软件自动识别并生成横断面线的关键。通过“绘图处理”菜单下的“展野外测点点号”等功能，可以快速将这些坐标展绘到软件图形界面，形成可视化的道路中心线。

第二种方法则是在软件内部直接绘制。如果拥有地形图或数字线划图底图，工程师可以使用“多段线”命令，在地形图上根据设计图纸，精确描绘出道路的纵断面线。这条线是后续所有横断面生成的基准线，其绘制的准确性直接关系到最终成果的可靠性。确保这条线与实际设计路径完全吻合，是后续步骤顺利进行的首要保障。

二、里程生成：构建横断面计算骨架

有了纵断面线这条“脊柱”，下一步就是构建横断面计算的“肋骨”——里程文件。里程文件是CASS软件生成横断面图的核心数据文件，它记录了每个横断面中心桩的里程位置以及断面线上的高程信息。生成里程文件是承上启下的关键一步。

在CASS的“工程应用”菜单下，“生成里程文件”提供了多种生成方式，其中“由纵断面线生成”是最常用、最直观的方法。操作时，首先选择绘制好的纵断面线，软件会弹出参数设置对话框。在这里，需要精确定义横断面的布设规则：包括“横断面间距”（如每25米一个断面）、“横断面左边长度”和“横断面右边长度”（决定了断面横向的测绘范围）。软件会根据这些参数，自动在纵断面线上生成一系列垂直于它的横断面线。

接下来，需要将地形高程数据与这些横断面线关联。通过指定已展绘或导入的高程点数据文件，软件会沿每条横断面线自动插值或提取高程信息，最终生成一个包含所有断面地形数据的里程文件。这个文件通常以.hdm为后缀，它就像一个加密的地形密码本，为后续图形绘制和土方计算埋下了所有伏笔。

三、断面绘制：从数据到图形的蜕变

当里程文件准备就绪，横断面图的绘制便水到渠成。这个过程是将冰冷的数据转化为直观图形的魔法时刻。在“工程应用”菜单中选择“绘制断面图”下的相关功能，调入之前生成的里程文件，软件便会自动开始计算和绘图。

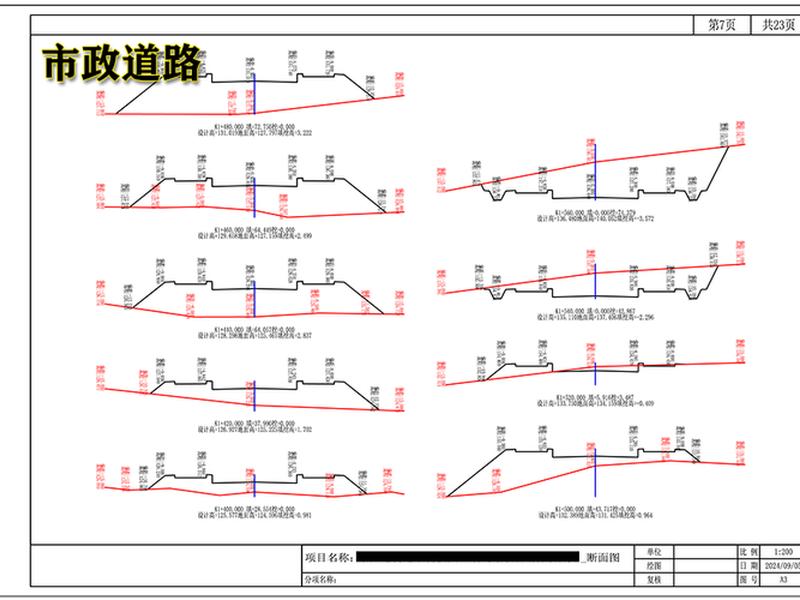

系统会弹出断面图参数设置界面，包括横向比例尺和纵向比例尺。为了真实反映地形起伏，通常纵比例尺会大于横比例尺。设置好绘图比例和断面图在图纸上的位置后，点击确定，一幅幅反映地面实际起伏的横断面图便会跃然屏上。图上清晰标注了里程桩号、高程标尺、地面线等信息。地面线通常以折线或平滑曲线连接各高程点，直观展示了该断面位置的地形变化。

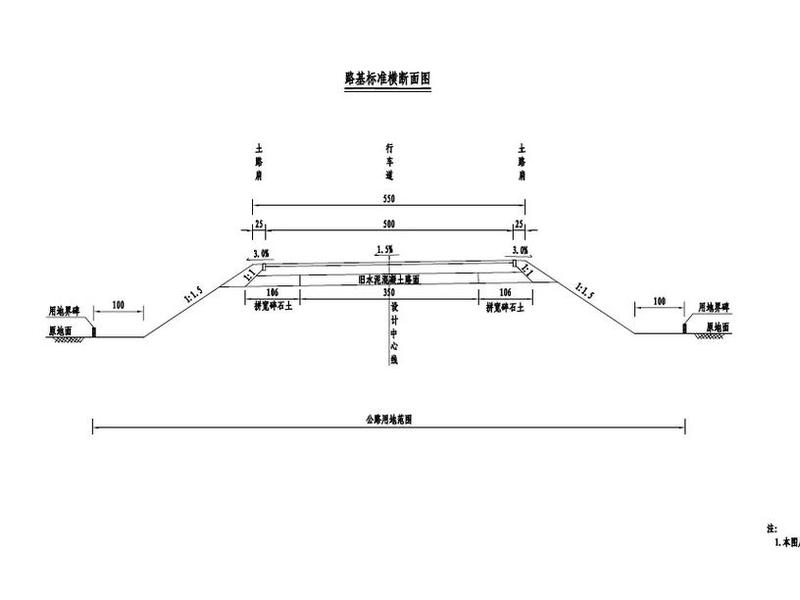

此时生成的断面图是“原始地面线”。对于道路设计而言，还需要在上面叠加“设计断面线”。设计线代表了工程完成后的预期形态，包括路基宽度、边坡坡度、边沟尺寸等。通过对比地面线与设计线，可以一目了然地看出哪里需要填方，哪里需要挖方，为后续的工程量计算提供了最直接的视觉依据。

四、土方计算：工程量的精准掌控

绘制横断面图的终极目的之一，便是精确计算土石方工程量。南方CASS软件在此环节展现了其强大的工程应用能力。基于已绘制好的、带有设计断面线的横断面图，软件可以自动计算每一个断面的填挖方面积。

软件采用平均断面法或棱台体法等成熟理论，根据相邻两个横断面的填挖面积和断面间距，自动计算出该段的土方体积。操作者只需在“工程应用”菜单中找到“断面法土方计算”功能，按照提示选择计算范围，软件便能快速完成全部计算。计算结果通常会以清晰的表格形式输出，详细列出每一桩号段的填方量、挖方量以及累计方量。

对于更为复杂的两期土方计算，例如比较施工前后地形变化来计算实际施工土方量，CASS同样游刃有余。其思路是分别基于原始地面数据和竣工后地面数据，生成两套里程文件并绘制在同一个断面图上，然后直接计算两期断面线之间的面积。这种方法避免了中间设计变量的干扰，计算结果直接反映实际工程消耗，对于工程结算和复核具有极高价值。

五、场景拓展：纵横断面的协同应用

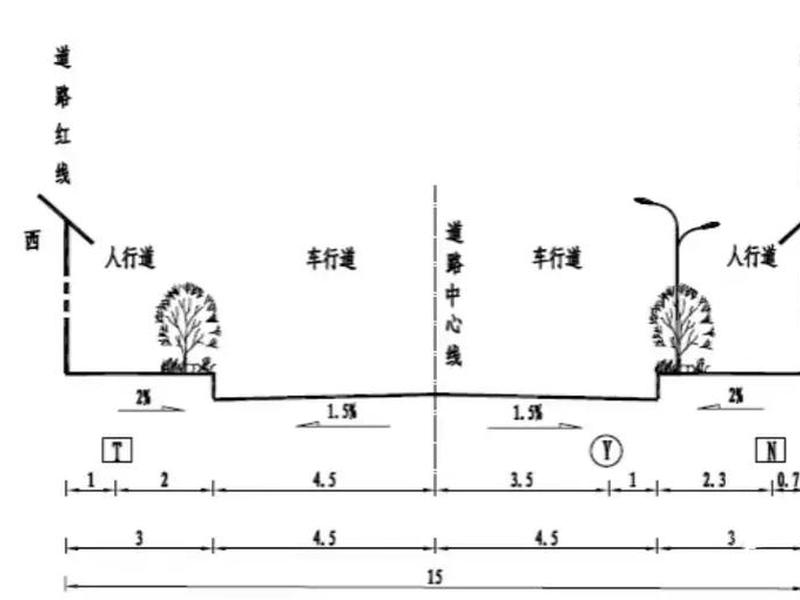

横断面图并非孤立存在，它与纵断面图共同构成工程设计的“经纬线”。纵断面图沿道路中心线方向剖切，主要反映道路沿线的纵向坡度变化；而横断面图则垂直于中心线，反映横向的地形和设计结构。两者结合，才能完整构建道路的三维空间模型。

在南方CASS中，生成纵断面图同样便捷。利用相同的道路中心线和地形数据，可以快速绘制出纵断面地面线。设计人员在此基础上进行“拉坡设计”，确定道路的纵坡、竖曲线等参数。纵断面设计的高程，反过来又是每个横断面中桩设计高程的依据。这种纵横联动、相互校验的工作流程，确保了道路设计在三维空间中的平顺性与合理性，广泛应用于道路、渠道、管线等线性工程的设计与优化中。

六、效率秘籍：实用技巧与注意事项

要高效驾驭南方测绘软件进行横断面工作，掌握一些实用技巧至关重要。数据规范性是生命线。无论是导入坐标还是编辑设计文件，务必严格遵守软件要求的格式，一个多余的逗号或空格都可能导致操作失败。合理设置断面间距和宽度。间距过大会遗漏地形细节，过小则增加不必要的工作量；宽度应能完整覆盖可能的施工影响范围。

在生成横断面线时，灵活选择“中桩点获取方式”。如果纵断面线是由多个顶点组成的多段线，根据是否需要在这些顶点处布设断面，可以选择“结点”、“等分”或“等分且处理结点”等不同模式。对于复杂地形，确保横断面线穿越了足够的地形特征点，必要时可手动补测高程点，以保证断面线真实反映地形起伏，让计算结果更加可靠。
