在数字化测绘的浪潮中，南方测绘GPS系统如同一位沉默而精准的魔法师，能将地球表面的任意一点转化为精确的坐标数据。无论是工程建设、地形勘测还是国土规划，这套系统都扮演着至关重要的角色。许多初次接触者面对复杂的仪器与软件时常感到无从下手。本文将为您揭开南方测绘GPS建站与使用的神秘面纱，通过一套清晰详尽的教程，带您从设备连接、参数设置到实战测量，逐步掌握这项现代测绘的核心技能。阅读本文，您将不再是测量领域的门外汉，而是能够独立操作、解决常见问题的实践者。

准备工作与仪器连接

任何精湛技艺的施展都始于周密的准备。使用南方测绘GPS进行作业前，首要任务是确保所有设备齐全且状态良好。一套完整的RTK系统通常包含主机（接收机）、手簿（控制器）、电台、天线、对中杆、三脚架以及电源设备。检查主机电池电量，清洁仪器接口，并确认配件无损坏。

连接是建立通信的基础。使用专用的Y型数据线将基准站主机、外挂电台和蓄电池连接起来。红色插口连接主机，蓝色插口连接电台，红黑夹子连接电瓶正负极。接着，将发射天线牢固拧在电台的天线接口上。开启设备电源，观察主机面板指示灯：当基准站的STA灯和电台的TX灯开始有规律地闪烁（通常为一秒一次），表明基准站已开始正常工作，此时需记录下电台所使用的频道。

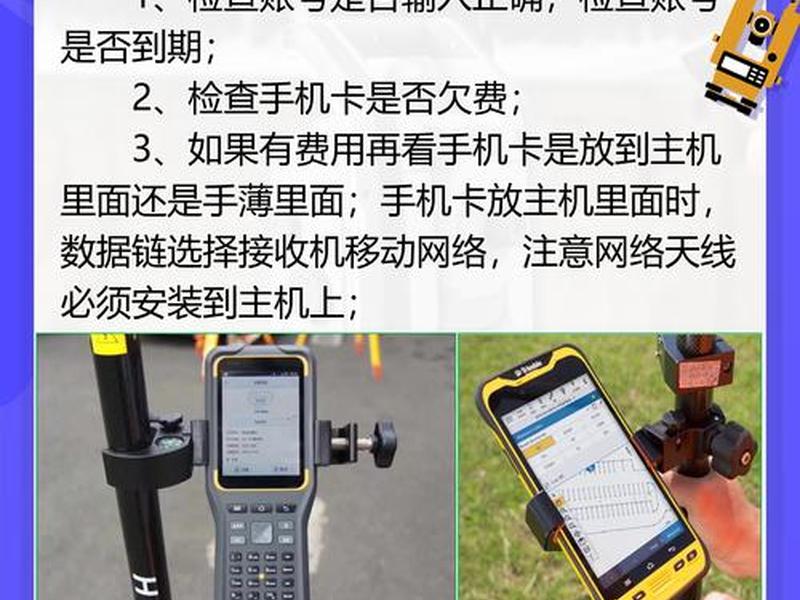

移动站的连接则侧重于蓝牙配对。开启手簿，进入系统设置中的蓝牙管理器，启用蓝牙并扫描附近的设备。当列表中出现移动站主机的机身编号后，点击配对。成功配对后，需记住系统分配的串口号（如COM7）。随后打开工程之星软件，在配置的端口设置中输入对应的串口号，完成手簿与移动站的连接。至此，硬件层面的桥梁已经架设完毕。

新建工程与坐标系统设定

当设备连通，固定的信号如同心跳般稳定传来，我们便要在数字世界为本次测量任务建立一个“家园”——也就是新建工程。在手簿的工程之星主界面，点击“工程”菜单选择“新建工程”。输入一个易于辨识的工程名称，建议使用日期或项目编号，例如“20250415测量”。

接下来是赋予这个数字家园“地理法则”的关键步骤——设置坐标系统。点击进入坐标系统设置界面，首先需要选择目标椭球体，这取决于项目采用的坐标系，常见的有国家大地坐标系（如CGCS2000）或地方坐标系（如西安80、北京54）。选择错误的椭球体将导致所有后续数据产生系统性偏差。

随后设置投影参数，其中中央子午线最为重要。您需要输入测区所在的中央子午线经度，或根据已知控制点坐标反算得出。其他参数如东向加常数、北向加常数、投影比例尺等，通常可使用默认值，除非有特殊设计规定。确认所有参数无误后保存，至此，一个符合项目要求的坐标框架便搭建完成，为后续的精确测量奠定了数学基础。

求解坐标转换参数

现实世界中的已知控制点坐标与GPS接收的WGS-84经纬度坐标存在于不同的坐标系中，如同使用两种语言描述同一个地点。求解转换参数，就是找到这两种“语言”之间的翻译规则。这一步骤是保证测量结果与设计图纸吻合的核心，通常需要至少两个已知控制点。

将移动站对中杆精确架设在第一个已知控制点上，严格整平。在手簿的测量界面，使用“点测量”功能，采用平滑存储模式（例如连续测量10秒取平均值），采集该点的WGS-84原始坐标，并保存为如“KZ01_raw”的点名。用同样方法采集第二个已知控制点的原始坐标。

采集完成后，进入“输入”菜单下的“求转换参数”功能。点击“增加”，首先输入第一个已知点的当地坐标系坐标（设计图纸上提供的X，Y，H），然后通过“从坐标管理库选点”选择刚才采集的对应原始坐标“KZ01_raw”。以相同方式增加第二个已知点。当所有已知点添加完毕后，软件会自动计算出一组转换参数（四参数或七参数）。务必检查计算出的比例因子，其值应无限接近于1（如0.9999…或1.0000…），这是参数质量良好的重要标志。计算完成后，保存参数文件并应用，GPS系统此刻便获得了将卫星信号准确“翻译”成项目所需坐标的能力。

基准站设置与单点校正

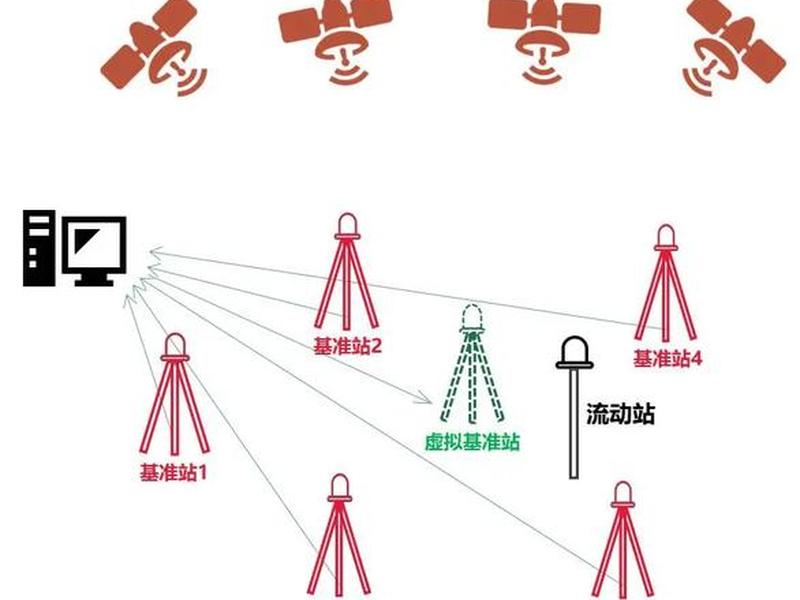

基准站是整个RTK网络的基石，它的稳定与准确直接决定了移动站测量的精度。基准站的设置模式主要分为“已知点启动”和“未知点启动”。若基准站架设在坐标已知的控制点上，则选择“已知点启动”模式，直接输入该点的精确坐标、天线高和差分格式（通常为RTCM3），然后启动基准站。

更常见的情况是，基准站架设在位置未知但视野开阔的任意点。此时需选择“基准站架设在未知点”模式。启动后，基站会自动采集单点定位坐标作为发射参考。关键在于，当基站因关机、移动或重新启动后，其发射的坐标基准可能发生微小变化，这时必须进行“单点校正”。

单点校正如同为整个测量系统进行一次快速的“归零校准”。将移动站架设到一个坐标已知的点上，在手簿中打开“工具”菜单下的“校正向导”。根据基准站架设情况选择相应选项，然后输入当前已知点的坐标和移动站的实际天线高（杆高）。当移动站气泡居中，获得固定解后，点击“校正”。系统会计算出当前的校正参数并自动更新，确保移动站此刻测量的坐标与已知点完全吻合。校正完成后，务必去另一个已知点进行检核，以验证校正的正确性。

数据采集与点放样操作

当所有设置与校正完毕，系统进入“固定解”状态，便迎来了收获数据的时刻。数据采集主要有两种模式：单点测量和连续测量。对于需要精确坐标的特征点，如房角、边界点，应使用“点测量”功能。建议采用平滑存储，设置一定的采集时长（如5-10秒）和次数，由软件自动取平均值，以削弱随机误差，得到更可靠的点位坐标。

而对于地形点采集或断面测量，则可以使用“连续地形点”或“自动存储”功能，沿着路线行走，设备会按设定的时间或距离间隔自动记录坐标，高效生成密集的点云数据。采集过程中，需时刻关注手簿屏幕显示的精度因子（如HRMS、VRMS），确保其值在允许范围内（例如平面精度优于2厘米）。

测量的另一面是放样，即将设计图纸上的坐标在实地精准地标定出来。进入“测量”菜单下的“点放样”功能。通过“目标”库导入或现场输入需要放样的点坐标。软件界面会实时显示移动站当前位置与目标点的方位、距离偏差。跟随箭头和数值提示（如“向北2.5米，向东1.3米”）移动对中杆，当偏差值接近零时，该点即被放样到实地。放样功能极大地提升了施工和标定的效率与精度。

文件管理与作业注意事项

一次成功的测量，不仅在于外业数据的获取，也在于内业数据的妥善管理。南方测绘GPS系统会生成多种关键文件，理解它们至关重要。`.dat`文件存储了测量点的最终坐标；`.RTK`文件记录了原始的经纬度数据；`.cot`文件保存了宝贵的转换参数；而`.ini`工程文件则包含了本次工程的所有设置信息。定期将这些文件从手簿备份到电脑，并按项目、日期分类归档，是良好的作业习惯。

作业过程中，安全与细节决定成败。基准站应架设在稳固、开阔、远离强电磁干扰（如高压线、无线电发射塔）的地方，天线与发射电台最好保持2.5米以上距离。在测量间隙或收工时，务必遵循“先关主机电源，再断开电瓶连接”的顺序，以保护设备电路。蓄电池长时间不用，应定期充电维护。

养成关键操作后立即检核的习惯。例如，求解参数后要用第三个已知点检核；单点校正后要去其他点验证；每天开工前和收工前，最好在同一个固定点上测量一次，对比坐标值，以监控系统的稳定性。这些细微之举，是保障测量成果可靠性的最后一道防线。
