在测绘工程、建筑施工乃至地形勘探的广袤战场上，南方全站仪如同一位沉默而精准的“测绘剑客”。若不能娴熟掌握其设置与设站的精髓，这台精密仪器便可能沦为无刃之剑。本文将深入剖析南方全站仪从基础设置到高级建站的完整流程，揭开高精度测量背后的操作奥秘，引领您从入门到精通，确保每一次测距、每一次放样都精准无误。

一、初始设置：奠定测量的基石

万事开头难，全站仪的初始设置是确保所有后续测量数据可靠性的第一道关卡。这不仅仅是按下电源键那么简单，而是一系列精密参数校准的开始。

开机后，仪器会进行自检。操作者首先需要进入系统设置菜单，对基本参数进行配置。这包括测量单位的设定（通常选择米制）、角度显示格式（如度分秒）以及温度与气压单位的确认。这些看似基础的设置，实则直接影响着原始数据的解读与后续计算。例如，在高精度工程测量中，忽略大气改正参数（PPM值）的输入，可能导致距离测量出现厘米级的误差，这对于精密放样而言是不可接受的。

接下来是仪器常数的检查与输入。仪器常数是一个关键的内置补偿值，用于修正光学与电子路径带来的系统误差。除非经过专业检定并获得了新的常数，否则通常保持出厂默认值（常为0）。操作者需根据现场使用的棱镜类型，准确设置棱镜常数。南方全站仪配套的棱镜常数通常为-30mm，这个负值意味着光在棱镜中的传播路径比实际几何距离要长，必须予以扣除。忽略此项设置，所有测距结果都将包含一个固定的系统偏差。

别忘了进行工作文件的创建或选择。如同在电脑上新建一个文档，在全站仪内存中建立一个独立的工作文件，有助于将不同项目或不同测站的数据分门别类，避免数据混淆，为后续的数据管理与导出打下清晰的基础。

二、测站架设：追求极致的对中与整平

测站，是全站仪观测的“家”。这个“家”安得是否稳固、是否精确，直接决定了整个测量坐标系的原点质量。测站架设是一门融合了耐心与技巧的艺术。

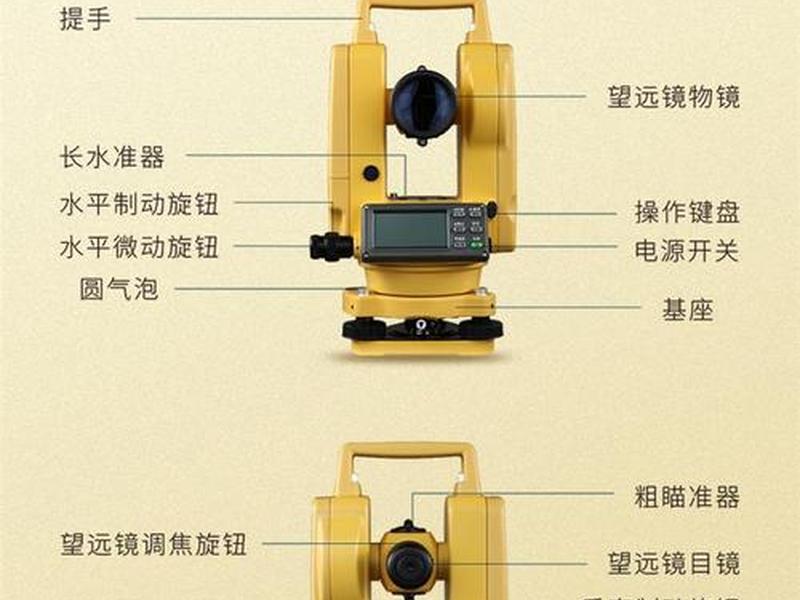

第一步是“对中”。无论是使用传统的光学对中器还是更直观的激光对中器，目标都是使仪器的旋转中心与地面测站点的标志中心严格重合。操作时，先通过移动三脚架进行粗略对中，使对中器十字丝或激光点大致对准测点。这个过程需要保持三脚架顶面大致水平。

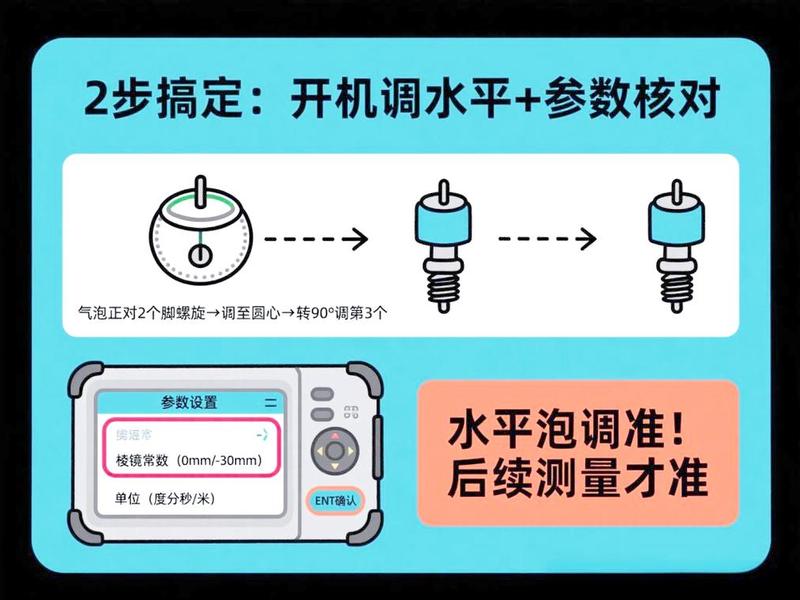

紧接着是“粗平”与“精平”。通过调整三脚架的三个架腿长度，使圆水准器的气泡大致居中，完成粗平。然后，转动仪器的三个脚螺旋，使长水准管的气泡严格居中。精平需要遵循“先平行，后垂直”的原则：先将长水准管平行于任意两个脚螺旋的连线，调节这两个螺旋使气泡居中；然后将仪器旋转90度，仅调节第三个脚螺旋使气泡再次居中。如此反复一两次，直至仪器旋转到任何方向，气泡都居中不偏。一个稳固且精确的测站，是高质量数据的物理保障。

三、坐标系统建立：输入测站与后视

建立测量坐标系，是全站仪从一台角度距离测量仪升华为坐标采集器的关键一步。这个过程的核心是告诉仪器“我在哪里”（测站点）和“北方在哪里”（后视方向）。

输入测站点坐标。在数据采集或坐标测量模式下，选择“测站设置”功能。如果测站点坐标已预先存储在仪器内存中，可直接通过点号调用；若是新点，则需要手动输入其北坐标（X或N）、东坐标（Y或E）和高程（Z）。输入时务必仔细核对，一个小数点的错误都可能导致整个测区坐标的整体偏移。

进行后视定向。这是赋予全站仪方向感的核心操作。输入后视点的坐标（或直接输入后视方位角），然后精确照准架设在后视点上的棱镜中心。照准后，仪器会通过内置计算，确定测站点至后视点的方位角。许多教程会强调，完成定向后，必须使用“测量”或“检查”功能，实际测量一下后视点的坐标，并与已知坐标进行比对。两者在平面和高程上的差值应在允许误差范围内（例如平面1-2厘米），以此验证设站的正确性。这是一个至关重要的自检步骤，能有效避免因输入错误或照准偏差导致的系统性错误。

四、数据采集实战：角度、距离与坐标

当坐标系建立完毕，全站仪便化身为一支精准的“数字画笔”，开始描绘现场的几何世界。数据采集是最常使用的功能，主要包括角度测量、距离测量和直接坐标测量。

在测角模式下，精确照准目标棱镜后，屏幕会直接显示水平角（HR）和垂直角（V）。这些角度值是后续所有计算的基础。距离测量则需切换到测距模式。照准棱镜后，按下测距键，仪器会发射并接收红外光或激光，通过相位差计算出斜距（SD）。根据需要，可以一键切换显示平距（HD）和高差（VD）。为了获得最精确的距离，应在照准棱镜后，微调水平和垂直微动螺旋，使信号返回强度达到最大，此时测距头才精确对准了棱镜中心。

最方便的是坐标测量模式。在此模式下，只要完成了设站，照准任意一个未知点上的棱镜并测量，仪器会瞬间解算出该点的三维坐标（N, E, Z）并显示在屏幕上。配合“自动存储”功能，可以在测量后自动将坐标保存到当前工作文件中，极大提高了外业效率。无论是地形点、地物点还是断面点，都能被快速、准确地数字化。

五、高级应用：放样与后方交会

掌握了基础测量，便可向更高效、更灵活的高级应用迈进。其中，坐标放样和后方交会是两项极具价值的技能。

坐标放样，是将设计图纸上的点“搬”到现实地面的过程。在放样模式下，输入待放样点的设计坐标，全站仪会实时计算并显示当前棱镜位置与目标点的水平角偏差（dHR）和距离偏差（dHD）。司镜员只需根据屏幕提示“向左/向右”“向前/向后”移动棱镜，直至两个偏差都接近零，该点即被精确放样到实地。这项功能是工程施工中桩位定位、轴线测设的核心。

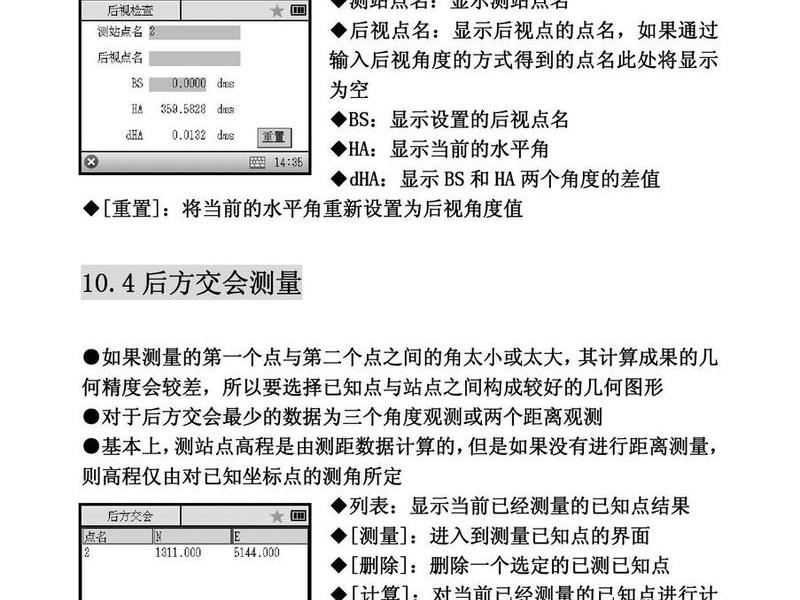

而后方交会，则是一种“自由设站”的魔法。当测站点坐标未知，但通视两个或以上已知点时，便可以使用此功能。将仪器架设在任意方便观测的位置，分别照准各个已知点并测量其距离和角度，仪器内部程序便能自动解算出测站点自身的精确坐标。这解决了在不通视或难以到达已知点上方架设仪器的难题，提供了极大的灵活性。但需注意，已知点与测站点构成的交会角不宜过小或过大（通常建议在30°至150°之间），以保证解算的精度。

六、数据导出与管理：测量成果的收官

外业测量的结束，并不意味着工作的完成。将全站仪内存中宝贵的测量数据安全、正确地导出到电脑，并进行整理分析，是整个流程的收官之作。

数据导出通常通过数据线连接电脑和全站仪，或使用U盘、蓝牙等传输方式。在仪器菜单中进入“存储管理”或“数据传输”选项，选择需要导出的数据文件（测量数据文件或坐标数据文件），并设置正确的通讯参数，如波特率（常设为1200或9600）、数据位、停止位和校验位，确保与电脑端软件匹配。然后执行“发送数据”命令。

在电脑端，需要使用相应的软件接收数据，如南方测绘自家的传输软件或通用的CASS成图软件。成功导入后，数据通常会以.dat、.txt或.csv格式保存。这些数据可以直接用于生成数字地形图、计算土方量或进行其他工程分析。规范的数据管理习惯，如清晰命名文件、及时备份，能确保劳动成果不会因意外而丢失。

精准之道，存乎一心

南方全站仪，这台融合了光学、机械、电子与计算技术的精密仪器，是现代测绘工程的基石。从严谨细致的初始参数设置，到一丝不苟的测站对中整平；从构建测量基准的坐标系统建立，到高效多样的数据采集与高级应用，直至最终数据成果的导出归档，每一个环节都环环相扣，容不得半点马虎。

真正的精通，不在于死记硬背操作步骤，而在于理解每一步背后的测量学原理。知道为何要设置棱镜常数，理解后方交会的解算逻辑，明白检核的重要性。唯有如此，当面对复杂现场或突发问题时，才能灵活应对，游刃有余。希望这篇教程能成为您探索测量世界的一块坚实垫脚石，助您驾驭好手中的南方全站仪，让每一次测量都成为精准与可靠的代名词。
