在测绘与工程放样的世界里，精准是一切的前提。而这份精准的起点，往往就握在南方全站仪那沉稳的机身与闪烁的屏幕之中。建站与设站，如同为这台精密的“数字之眼”赋予灵魂与坐标，是连接图纸上的抽象点线与大地上具体位置的关键桥梁。无论是高楼林立的建筑工地，还是蜿蜒延伸的道路工程，掌握南方全站仪正确、高效的建站与设站方法，是每一位技术员迈向专业领域的必修课。本文将为您揭开南方全站仪操作的核心奥秘，提供一份详尽、易懂且富含实践智慧的终极指南。

建站前的灵魂准备：理解核心与检查仪器

在触碰任何按键之前，理解“建站”的本质至关重要。它并非简单的开机操作，而是为全站仪建立一个专属的、准确的局部坐标系。想象一下，你手持一张没有比例尺和方向的地图，建站就是为你在地图上标出“你在这里”并指明北方。南方全站仪通常支持已知点建站和后方交会法建站两种主流方式。前者需要仪器架设在已知坐标点上，并瞄准另一个已知点定向；后者则更为灵活，仪器可架设在未知点，通过测量两个以上已知点的数据反算出自身坐标。

工欲善其事，必先利其器。正式开始前，必须对南方全站仪及其附件进行细致检查。确保电池电量充足，避免测量中途断电导致数据丢失。检查光学对点器或激光对点器是否清晰、准确，这是保证对中精度的第一道关卡。确认棱镜常数设置是否正确（通常为-30mm，但需以实际使用的棱镜型号为准），核对仪器内存储的已知点坐标数据是否准确无误。这些看似繁琐的步骤，是避免后续出现系统性误差的坚实防线。

选择一个合适的测站点位置，是成功的一半。站点应地势相对较高、稳固，且与需要测量或放样的目标点，以及作为后视的已知点保持良好的通视条件。避免将仪器架设在振动源附近或松软的地面上。理想情况下，测站点与后视点、待测点构成的夹角宜在30°至150°之间，尤其在使用后方交会法时，应极力避免三点接近一条直线或夹角过小，否则会显著放大误差，甚至导致计算失败。

稳如泰山的根基：仪器的对中与整平艺术

架设三脚架是建站的第一步，也是确保测量精度的物理基础。将三脚架升至大约胸口高度，三条架腿等幅张开，架头大致水平并对准测点标志中心。用力踩实每一条架腿的脚尖，使其稳固嵌入地面。然后，小心地将南方全站仪从箱中取出，平稳地安置在三脚架基座上并旋紧中心连接螺旋。这个过程需要轻柔而果断，任何剧烈的晃动都可能影响内部精密元件的状态。

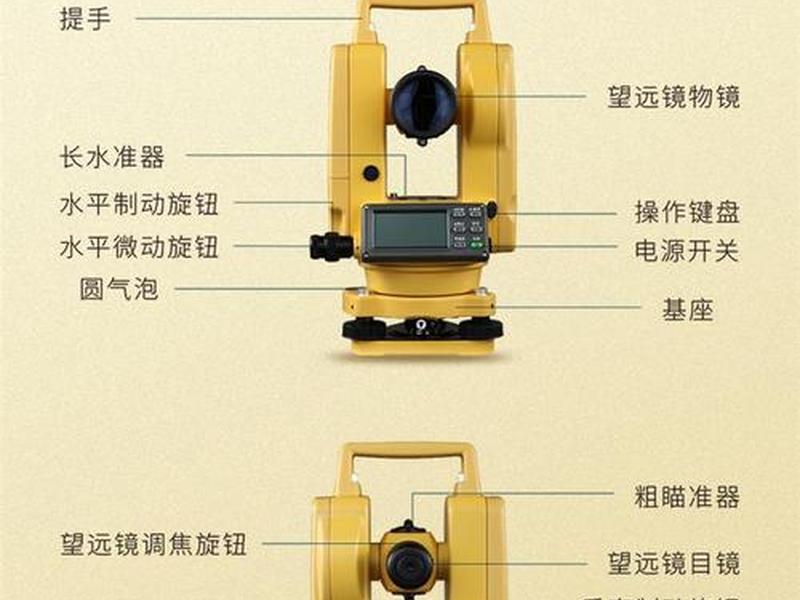

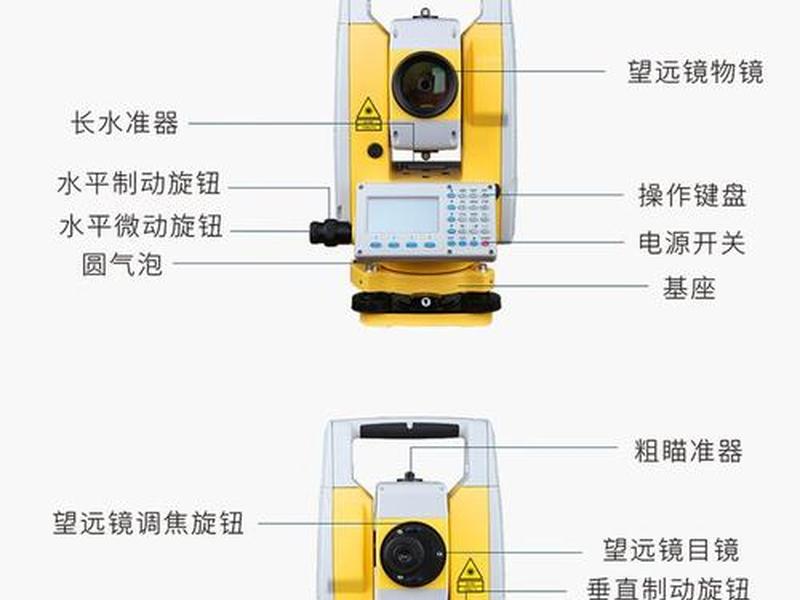

接下来是精妙的对中与整平操作，两者相互影响，需交替进行直至完美。通过伸缩三脚架腿，使圆水准气泡大致居中，完成粗平。然后，打开激光对点器，平移（注意不是旋转）仪器基座，使激光点精确对准地面测点标志的中心。再通过调节三个脚螺旋进行精平：使管水准器平行于其中任意两个脚螺旋的连线，同时相向或反向旋转这两个螺旋，使气泡居中；将仪器旋转90°，单独调节第三个脚螺旋，再次使气泡居中。重复此过程一至两次，直至仪器旋转到任何方向，管水准气泡均严格居中，且激光点始终对准测点中心。

精平完成后，最后检查一次对中情况。由于整平过程可能轻微移动仪器，若激光点有微小偏移，可稍微松开中心连接螺旋，在架头顶部非常小心地平移仪器（切勿旋转），使其重新对中，然后再次旋紧螺旋并检查整平。这个“对中-整平-再对中-再整平”的微调过程，是测量工匠精神的体现，它确保了仪器旋转轴的铅垂，为后续的角度和距离测量提供了准确的基准。

两种核心建站法的实战详解

已知点建站法是最经典、最直接的方法。在仪器对中整平于一个已知坐标点（测站点）后，开机进入程序菜单。选择“坐标测量”或“设站”功能，按提示输入测站点的点号、坐标（N, E, Z或X, Y, H）以及仪器高（从地面点量至仪器横轴中心的高度）。确认后，程序会提示进行后视定向。将棱镜架设在另一个已知坐标点（后视点）上，精确瞄准棱镜中心后，输入后视点的点号或坐标。南方全站仪会提示你照准后视点并测量，系统将根据测站点与后视点的坐标反算出方位角，从而完成整个坐标系的建立。完成后，务必测量第三个已知点进行检核，确保设站无误。

后方交会建站法则展现了南方全站仪的智能与灵活。当测站点位置未知，或已知点上不便架设仪器时，此法大显神威。在通视两个及以上已知点的任意位置架设并整平仪器后，进入“后方交会”或“新点”程序。无需输入测站坐标，直接开始测量已知点：依次瞄准第一个已知点上的棱镜，输入其坐标和棱镜高，进行测量；然后转向第二个已知点，重复输入坐标和测量。测量至少两个点后，仪器会自动解算并显示出当前测站点的坐标。为了提高精度和可靠性，建议测量三个或更多已知点，仪器会进行平差计算，并显示残差。通常要求点位残差在几毫米以内方为合格，确认后即可将该点坐标保存并完成建站。

无论采用哪种方法，完成初步设站后，进行定向检查是铁律。测量一个到两个额外的已知点坐标，与已知值进行比对。如果差值在允许误差范围内（通常根据工程精度要求确定，如5mm以内），则建站成功。若误差超限，必须从对中、整平、数据输入、目标照准等环节逐一排查，重新操作。这一步是杜绝“失之毫厘，谬以千里”的最后一道保险。

数据输入的精确性与实操秘诀

数据的准确输入是数字测绘的生命线。在南方全站仪上输入坐标时，务必仔细核对北坐标（X/N）、东坐标（Y/E）和高程（H/Z），防止手误或顺序颠倒。许多仪器支持从内存中直接调用已存储的点，这比手动输入更可靠。输入仪器高和棱镜高时，必须使用经过校准的卷尺进行垂直量取，读数精确到毫米。仪器高量取测点至仪器横轴中心（或标记处）的距离；棱镜高量取地面点至棱镜中心（或觇牌中心）的距离。

在实际瞄准测量时，细节决定成败。使用粗瞄器大致对准棱镜后，通过目镜调焦使十字丝清晰，然后使用水平与垂直微动螺旋精确照准。对于单棱镜，应瞄准棱镜的几何中心；若使用觇牌，则严格对准其十字丝中心。在测量距离时，当望远镜十字丝对准棱镜标志后，返回的信号强度未必最大。应反复微调水平和垂直微动螺旋，观察信号指示条（或听取蜂鸣声变化），直至返回信号达到最强时再启动测距，这样获得的距离值才最准确，尤其是在短距离测量时。

对于后方交会法，有几个关键技巧能提升成功率与精度。已知点与测站点构成的图形强度要好，即交会角最好接近90°，避免过小或过大。已知点到测站点的距离不宜相差过于悬殊。在测量每个已知点时，应确保棱镜稳固，并待气流稳定后再进行多次测量取平均值。如果仪器提示残差过大或需要“输入第三个点”，应检查已知点坐标输入是否正确，以及瞄准是否精确，必要时重新测量。

误差控制与高级应用要点

即使严格按照规程操作，误差依然如影随形。了解其主要来源并加以控制，是进阶高手的标志。对中误差和整平误差是基础性误差，通过认真执行对中整平流程可有效抑制。目标偏心误差源于棱镜中心未能与地面点标志严格重合，使用带光学对中器的精密棱镜基座，并在架设时仔细对中可减少此项误差。仪器常数误差（加常数、乘常数）和大气折射误差属于系统误差，前者需定期检定并在仪器中设置改正，后者可通过输入实时的温度、气压值让仪器自动进行气象改正。

在复杂环境中，需要灵活运用南方全站仪的高级功能。例如，在对边测量模式下，无需设站即可直接测量任意两点间的平距、斜距和高差，非常适合横断面测量。悬高测量功能可以测量无法放置棱镜的目标点高度。当遇到测量障碍时，偏心测量功能（角度偏心、距离偏心、圆柱偏心等）可以帮助间接获取点位坐标。熟练掌握这些功能，能极大拓展全站仪的适用场景。

建站完成后，进入放样工作流。在放样菜单中输入待放样点的设计坐标，仪器会实时显示当前棱镜位置与目标点的方位和距离偏差。根据屏幕提示（通常为“向左/向右”“向后/向前”），指挥司镜员移动棱镜，直至所有偏差接近为零，该点即放样完成。放样过程中，应定期检查仪器的水准气泡是否居中，以防仪器被碰动或沉降导致设站失效。

日常维护与故障排错指南

南方全站仪是精密光电仪器，日常维护至关重要。运输时应使用原装箱包，避免剧烈震动。使用时，避免将物镜直接对准太阳，以防损坏测距部件。雨天作业需打伞，防止仪器进水。每次使用完毕，应用软毛刷清理镜片灰尘，再用专用擦镜纸轻轻擦拭。长期不用时，应将电池取出单独存放，并将仪器置于干燥阴凉处。

遇到常见问题需冷静判断。若开机后无垂直角读数或显示“补偿超限”，首先检查仪器是否精确整平，若已整平仍出现，可能是补偿器异常，需送修。若测量坐标总是出现规律性偏差（如对称错误），应检查坐标数据输入是否正确、棱镜常数设置是否准确，并确认在设站时是否误动了“指标差”等高级校准参数（通常用户不应自行调整）。若测距不稳定或误差大，应检查镜头是否洁净，测量时是否已精确瞄准并使信号最大化，并确认大气改正参数是否已设置。

最终，所有的教程与技巧都服务于一个目标：将设计蓝图精准地投射到现实大地。从理解原理、细心准备，到严格执行对中整平、精准输入数据、熟练完成建站，再到灵活应对各种测量任务和排除故障，这是一个环环相扣的系统工程。掌握南方全站仪的建站与设站，不仅是学会一套操作流程，更是培养一种严谨、细致、负责的工程素养。当您能够独立、流畅地完成这一切，看着一个个设计坐标在您手中化为实地精准的桩位，那份由精密技术带来的掌控感与成就感，正是测绘工作最迷人的魅力所在。
