南方全站仪使用方法图解，南方全站仪使用说明书图解

南方全站仪使用方法图解，南方全站仪使用说明书图解 ,对于想了解建站百科知识的朋友们来说，南方全站仪使用方法图解，南方全站仪使用说明书图解是一个非常想了解的问题，下面小编就带领大家看看这个问题。

在建筑工程、道路施工、隧道贯通乃至国土测绘的广阔舞台上，一台精密的仪器往往决定着工程的精度与成败。南方全站仪，作为国产测绘仪器的骄傲，自1995年首台国产机型问世以来，便以其卓越的性能和可靠性，打破了国外品牌的长期垄断，如今已稳居世界产量第一的宝座。对于每一位测量新手或资深工程师而言，掌握其核心操作方法，犹如手握一把开启精准世界的钥匙。本文将以南方全站仪使用方法图解和南方全站仪使用说明书图解为核心，为您展开一幅从开箱准备到数据处理的完整操作画卷，带您深入探索这台融合光、机、电一体化的高科技测量工具的魅力。

一、开箱准备与仪器架设

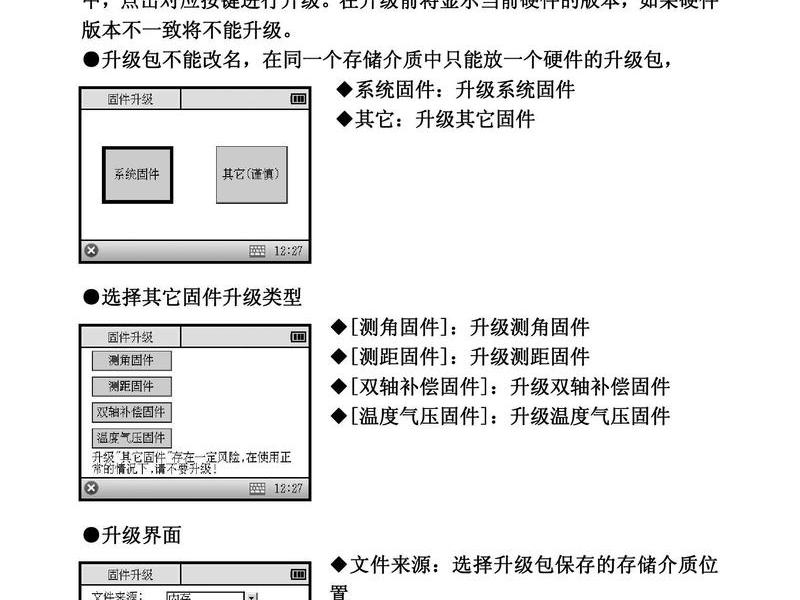

万事开头难，精密测量更是始于毫厘之间的严谨。打开南方全站仪的包装箱，这不仅仅是简单的拆封，而是一场与精密仪器的初次对话。您需要像一位细心的鉴宝师，逐一核对主机、电池、充电器、数据线、棱镜组、三脚架基座等所有关键部件是否齐全完好，检查运输途中是否有任何磕碰或损伤。请务必确认产品说明书、合格证等技术文档完整，并验证配套测量软件的兼容性，必要时进行固件升级，这为后续所有操作奠定了坚实的基础。

接下来是仪器的“安家落户”——架设与整平。选择坚实、稳定的地面展开三脚架，通过调节腿架长度使架头大致水平。在斜坡等特殊地形，需巧妙运用单腿伸缩来补偿倾斜，确保整个支撑系统的绝对稳定。随后，利用光学对点器或激光对中功能，将三脚架基座中心与地面测站点标志精确对准，误差需控制在毫米级以内。通过调节三个脚螺旋，使圆水准器气泡严格居中，并启用仪器的电子气泡功能进行双轴自动补偿，确保显示屏显示的倾斜角达到秒级精度要求。这个过程，是测量精度第一个，也是最重要的保障。

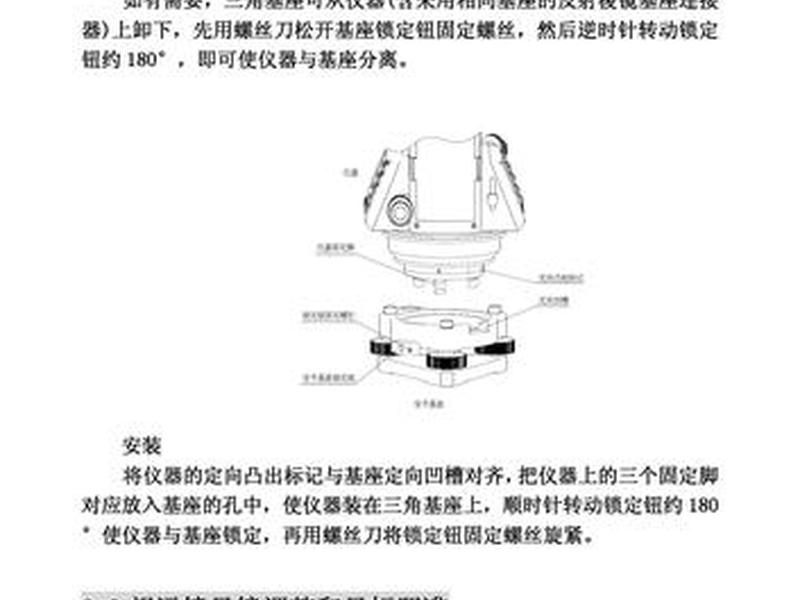

完成对中整平后，将全站仪主机底部定位槽对准基座导向键，顺时针旋转锁紧旋钮直至听到清晰的“咔嗒”声，确保主机与基座牢固连接、毫无松动。插入充满电的锂电池，开机进行自检，观察电压是否处于正常范围。这一系列步骤，如同为一位即将出征的战士披甲执锐，每一个细节都关乎着后续战斗的成败。

二、开机初始化与基本设置

按下电源键，屏幕亮起，标志着南方全站仪正式“苏醒”。长按电源键约3秒，等待系统启动并完成自检流程。开机后的第一步并非立即测量，而是进行精细的参数初始化设置。进入主菜单的“系统设置”选项，依次校准日期、时间、温度、气压传感器。这些环境参数并非无关紧要，它们直接影响着光波在大气中传播的速度修正，是获得高精度距离数据的前提。

紧接着是关键的一步——棱镜常数设置。根据您所使用的棱镜型号（如常见的圆棱镜或360度棱镜），在仪器中输入对应的常数（例如-30mm或0mm）。这个小小的数字，是仪器计算光程、修正测距结果的核心参数，输入错误将直接导致测量数据出现系统偏差，可谓“失之毫厘，谬以千里”。别忘了根据现场的温度和气压值，设置或启用大气改正功能，让测量结果更加贴近真实。

在开始正式测量前，还需做好数据存储的准备。格式化存储卡或新建一个工程文件，为即将采集的海量数据建立一个井然有序的“家园”。设置好自动保存路径，可以有效避免因意外断电或操作失误导致宝贵测量数据的丢失。这些初始化工作，如同为一次远航校准罗盘、补充给养，虽繁琐却至关重要。

三、核心测量功能实战操作

当仪器架设稳妥、参数设置无误后，便可进入激动人心的核心测量环节。南方全站仪集角度测量、距离测量、坐标测量等核心功能于一身。进行水平角测量时，首先精确照准后视点，将水平度盘读数置零，然后旋转照准部瞄准目标点，显示屏上显示的读数即为两方向间的水平夹角。为提高精度，可采用盘左、盘右观测取平均的方法，消除仪器本身的系统误差。

距离测量则更为智能。瞄准棱镜中心后，按下测距键，仪器会发射激光并接收反射信号，自动计算并显示斜距。通过内置的传感器和算法，它能实时将斜距转换为水平距离和高差，直接用于地形测绘或工程放样。对于某些难以安置棱镜的目标，可以启用无棱镜测量模式，但其有效测程会受目标材质反射率的影响，例如对混凝土墙面测程较远，而对漫反射表面则较近。

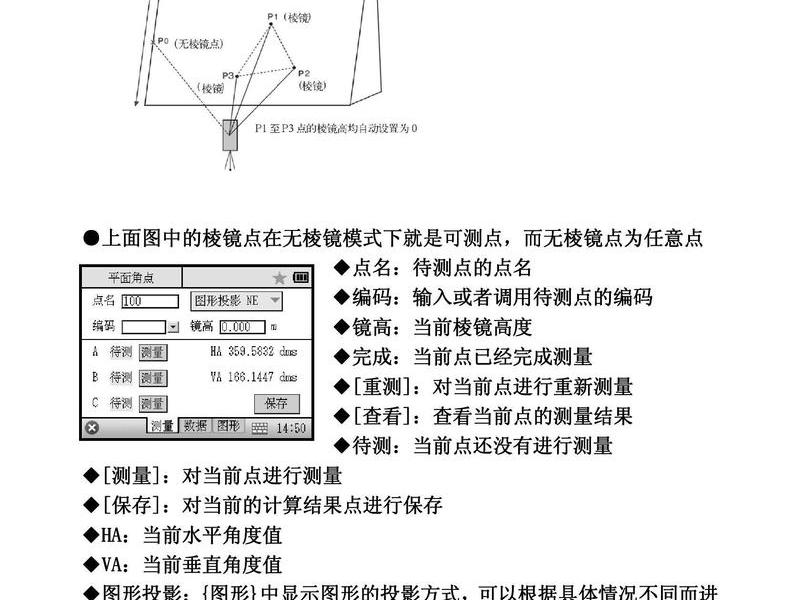

最体现全站仪智能化的是坐标测量与放样功能。通过输入测站点坐标和后视点坐标完成定向后，瞄准未知点上的棱镜，即可实时获取该点的三维坐标。反之，在放样模式下，将设计坐标输入仪器，屏幕会动态显示当前棱镜位置与目标点的偏差（如dHR表示水平方向偏差，dH表示高程偏差），引导操作者前后左右移动，直至偏差归零，实现“所见即所得”的精准定位。后方交会法更是解决了在未知点设站的难题，通过测量两个以上已知控制点，仪器能自动解算出测站自身的坐标，极大提升了作业灵活性。

四、望远镜操作与目标照准

测量精度，最终体现在十字丝与目标的精确重合上。操作望远镜是一门精细的艺术。旋转目镜调焦环，使分划板上的十字丝达到最清晰的状态，这个步骤需要根据操作者自身的视力（近视或远视）进行个性化调整。然后，通过仪器上的粗瞄器大致对准目标棱镜。

接着，转动物镜调焦手轮，使目标成像清晰，并仔细消除视差——即当眼睛上下左右轻微移动时，目标像与十字丝之间不应有相对移动。只有完全消除视差，才能确保照准的准确性，此时测距精度才能达到仪器标称的毫米级水平。对于现代高端南方全站仪，其配备的ATR（自动目标识别）功能更是如虎添翼，它能自动识别并锁定棱镜中心，甚至实现自动跟踪移动目标，极大简化了操作，特别适用于变形监测或单人作业场景。

五、数据处理、记录与导出

测量得到的数据，需要被妥善记录和管理。南方全站仪配备的高分辨率液晶屏，能够实时反馈所有测量数据。仪器内部拥有强大的数据存储能力，可以按点号、编码等方式有序存储成千上万个测量点的坐标、角度和距离信息。

完成外业测量后，通过USB数据线或蓝牙功能，可以将仪器内存中的数据快速导出到电脑。南方全站仪通常支持多种通用数据格式，如CSV、TXT或与CAD软件兼容的DXF格式。这些数据可以直接导入专业的测绘数据处理软件（如南方自家的CASS成图系统）进行进一步计算、成图或生成报告，实现了从野外采集到内业成图的无缝衔接，构成了完整的工作闭环。

六、维护保养与故障排除

精密仪器，贵在养护。每次使用完毕，应用专用的镜头纸轻轻擦拭目镜和物镜上的灰尘或水汽，切忌用手或普通布料直接擦拭，以免划伤镀膜。仪器长时间不使用时，应将其放入干燥箱内，防止受潮。电池也应定期充放电，以保持其活性。

在测量过程中，若遇到无法测距、数据显示异常等问题，首先应检查最基本的设置：棱镜常数是否正确？大气改正值是否已输入？电池电量是否充足？连接部件是否松动？许多“故障”其实源于操作的疏忽。仪器激光切勿直射人眼，在强光或雨雪天气作业时，需采取相应的防护措施。遵循说明书中的日常维护指南，定期进行校准，才能让这台精密的伙伴长久地保持最佳状态。

精准世界的中国智慧

从开箱检查的细致入微，到对中整平的一丝不苟；从参数设置的严谨科学，到功能操作的便捷智能；再到数据管理的井然有序——这一整套基于南方全站仪使用方法图解和使用说明书图解的完整流程，不仅是一套操作规范，更体现了现代工程测量对精度、效率与可靠性的极致追求。南方全站仪从跟跑到领跑的发展历程，正是中国精密制造崛起的缩影。掌握其使用方法，意味着您不仅驾驭了一台工具，更连接了一个由数据构建的、精确的数字世界。无论是穿梭于高楼林立的工地，还是深入黑暗漫长的隧道，这台仪器都将以其稳定的性能和国产仪器的担当，成为您探索与建造之路最可靠的“眼睛”与“尺规”。
