在测绘与工程领域，南方RTK设备凭借其高精度与高效率，已成为测量人员的得力助手。面对全新的项目或复杂的CAD图纸，如何快速正确地“新建项目”，又如何将设计蓝图精准地“导入图纸并放样”到实地，是许多从业者面临的首要挑战。这两个核心步骤，如同开启精准测绘大门的双重密钥，任何一个环节的疏漏都可能导致后续工作南辕北辙。本文将深入剖析南方RTK从新建工程到CAD图纸放样的全流程，为您揭开高效精准作业的秘密。

一、项目奠基：坐标系统的精准构建

新建项目是南方RTK作业的基石，其核心在于建立正确的坐标系统。一切测量与放样的准确性都源于此。启动工程之星软件后，点击“工程”菜单下的“新建工程”，如同为本次测绘任务建立一座专属的数字档案库。为便于数据管理，工程名称建议结合测区名称或作业日期。

坐标系统的设置是新建项目的灵魂所在。进入坐标系统设置界面，需根据施工图纸或甲方要求选择目标椭球，例如国内广泛使用的国家2000坐标系（CGCS2000）。中央子午线的设定尤为关键，它决定了投影变形的控制范围，必须依据项目所在地的经度或设计图纸要求精确输入，例如江苏地区通常为120度。完成这些基础参数配置，相当于为整个测量世界建立了统一的空间基准。

若项目需要沿用过往工程的成熟参数，南方RTK提供了便捷的“套用模式”。勾选此选项并选择历史工程文件，即可快速复制其坐标系统、投影参数等核心设置，极大节省了重复配置的时间，确保了不同期项目间数据的一致性，为高效协作铺平道路。

二、参数转换：连接虚拟与现实的桥梁

新建工程建立的通常是国家统一坐标系，而施工现场往往使用独立的工程坐标系。“求转换参数”成为连接图纸坐标与现实世界的关键桥梁。这一步骤通过已知的控制点，计算出将WGS-84大地坐标转换为本地平面坐标所需的四参数及高程拟合参数。

操作时，首先需要在软件的坐标管理库中，手动添加或导入控制点的已知平面坐标。随后，在“输入”菜单下进入“求转换参数”功能界面，通过“添加”按钮，将控制点的平面坐标与现场实测获取的对应大地坐标一一匹配关联。软件至少需要两个控制点才能进行计算。

计算完成后，务必关注结果的“比例尺”是否接近0.9999或1.0000，同时检查水平与高程精度是否满足项目要求。确认无误后点击“应用”，参数即被启用。完成此步骤后，仪器所测得的坐标便与施工图纸坐标完全吻合，为后续的精准放样奠定了不可动摇的基础。

三、图纸导入：将设计蓝图装入手中

当坐标系统准备就绪，下一步便是将设计人员的智慧结晶——CAD图纸导入RTK手簿。南方RTK工程之星软件支持直接导入常见的DWG或DXF格式图纸文件，实现了从电脑设计端到野外作业端的无缝对接。

在仪器获得固定解的状态下，进入“测量”菜单，选择“CAD放样”功能。在打开的CAD放样界面中，点击右侧的文件夹图标，即可浏览手簿存储路径，找到并选中需要放样的CAD图纸文件。确定后，完整的CAD图形便会清晰呈现在手簿屏幕上，道路、管线、建筑轮廓等设计要素一目了然。

这一过程彻底告别了传统作业中需要携带大量纸质图纸或反复核对坐标的繁琐。测量人员可以将整个项目的数字化设计随身携带，在实地随时调用、查看任何细节，真正做到了“图纸在手，天下我有”的作业自由度，极大提升了应对复杂地形与多变设计的灵活性。

四、目标设定：精准捕捉放样要素

成功导入图纸后，面对图中纷繁复杂的线条与图元，如何快速准确地选定需要放样的目标，是提升效率的重要一环。南方RTK的CAD放样功能提供了强大的图形交互能力。

对于连续的线性工程，如道路边线、管廊中心线等，可以使用“连续多段线放样”功能。点击界面上的“更多”选项，选择该模式，然后直接用触控笔或手指在屏幕上点选需要放样的多段线。软件会自动识别该线段，并允许设置放样点的里程间隔，例如每隔10米生成一个放样点。

对于独立的点状地物，如桩位、井盖中心等，则可以直接在图纸上点选对应的点图元。软件会立即显示该点的设计坐标，并进入点放样流程。这种直观的“所见即所放”模式，避免了从图纸上人工读取坐标再手动输入可能产生的错误，将设计意图零误差地传递到放样指令中。

五、实战放样：跟随指引抵达精准

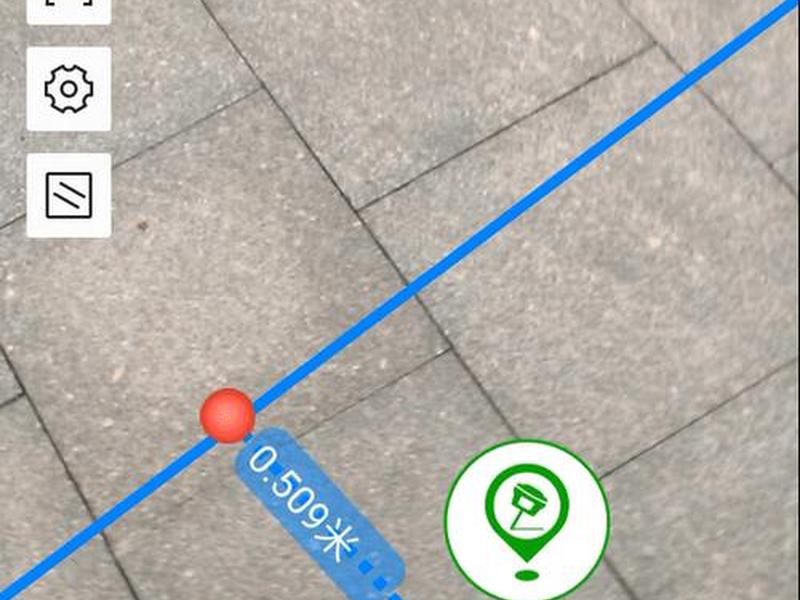

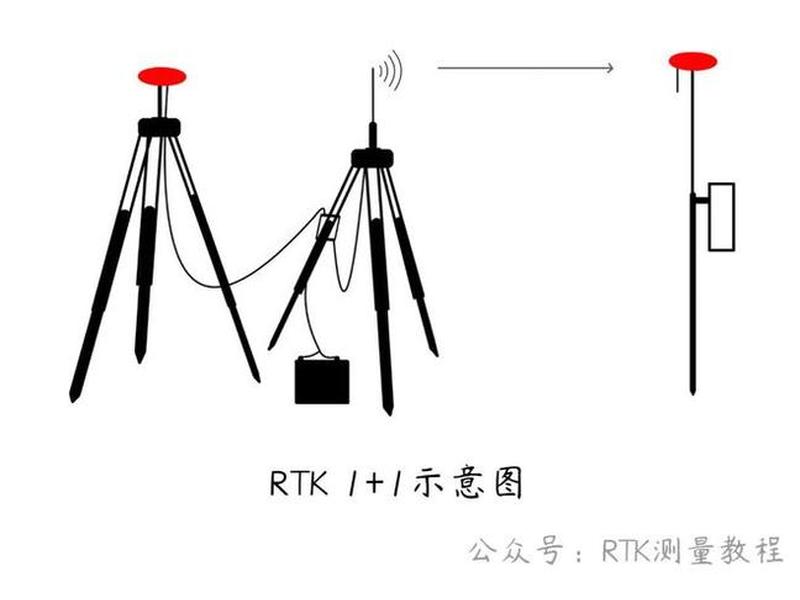

一切准备就绪后，便进入了最激动人心的实地放样环节。选定放样目标后，手簿屏幕会转换为直观的导航界面。屏幕中央通常有一个显著的箭头，实时指示目标点相对于当前仪器位置的方向。

屏幕下方或侧边会动态显示关键的导航信息，如“里程”、“偏距”、“走向”等。当沿着箭头方向移动时，观测“偏距”数值趋近于0，“里程”数值接近目标桩号时，即表示已非常接近放样点。例如，放样桩号K0+370时，当偏距小于厘米级，里程显示为369.999左右，即抵达目标。

在最终点位，需确保仪器对中杆气泡严格居中，然后点击“保存”按钮，输入点号或采用自动命名，即完成该点的放样与采集。随后，软件会自动或手动切换到下一个目标点，继续引导作业。这个过程如同玩一场高精度的现实版“寻宝游戏”，而箭头与数据就是最可靠的藏宝图。

六、核心进阶：复杂道路与曲线放样

对于道路、桥梁、渠道等线性工程，南方RTK提供了专业的“道路放样”模块，这是CAD放样功能的强力补充与深化。其核心在于利用设计方提供的《直曲表》，通过“道路设计”功能在软件中还原道路数学模型。

道路设计主要分为“元素法”和“交点法”两种模式。元素法将道路分解为点、直线、缓和曲线、圆曲线等基本元素，按顺序组合，特别适用于含有卵形曲线、回头曲线等复杂线形的道路。而交点法则依据交点坐标、转角、曲线长度等参数进行设计，适用于大多数标准道路。

完成道路文件设计并保存后，软件会自动生成道路中桩和边桩的逐桩坐标。进入“道路放样”功能，加载该设计文件，即可在实地放样出道路中线上任意桩号的点位，以及根据设定距中距离放样出边桩。这尤其适用于公路、铁路等长距离、标准化程度高的项目，实现了从整体设计到具体点位的系统性、批量化精准放样。
