在测绘与工程定位的精密世界里，厘米级的误差可能意味着巨大的成本与风险。而这一切精度的基石，往往始于一个稳固而精确的基准站。对于广大使用南方RTK系统的工程师和测量员而言，掌握基准站的正确架设步骤，就如同掌握了开启高精度定位大门的钥匙。这不仅是一系列操作流程，更是一门融合了环境科学、电子技术与实战经验的艺术。本文将带你深入探索南方RTK基准站从选址规划到成功发射差分信号的全过程，揭开稳定、可靠数据源背后的秘密。

一、站址勘察：为精度奠基

基准站的选址绝非随意为之，它直接决定了整个RTK作业系统的性能上限与稳定性。一个理想的站址，需要同时满足“天空通视”与“环境纯净”的双重要求。

必须确保站址上空视野极为开阔，卫星高度角15度以上无任何永久性遮挡物，如高楼、密林或山体。这是接收机能够持续锁定足够数量卫星，获取高质量原始观测数据的物理前提。要远离一切潜在的电磁干扰源。大功率的无线电发射塔、高压输电线路、大型变电站乃至繁忙公路旁的电子设备，都可能产生杂散电磁场，严重干扰GNSS射频信号接收，导致数据跳变甚至失锁。

还需警惕“多路径效应”这个隐形杀手。避免将基准站架设在大型玻璃幕墙、平静水体或大面积金属屋顶附近，这些光滑表面会反射卫星信号，产生延迟的“幽灵信号”，与直达信号叠加后，会严重劣化观测值的质量。站址本身的地质稳定性与供电、通讯保障也至关重要。应选择地基稳固、不易受振动影响的位置，并确保有可靠的市电或太阳能供电系统，以及用于播发差分数据的稳定网络或电台信号链路。

二、设备安装：稳固连接的艺术

选好站址后，便进入细致的设备安装与连接阶段。这一环节要求耐心与精准，任何微小的疏忽都可能在后续作业中放大为致命错误。

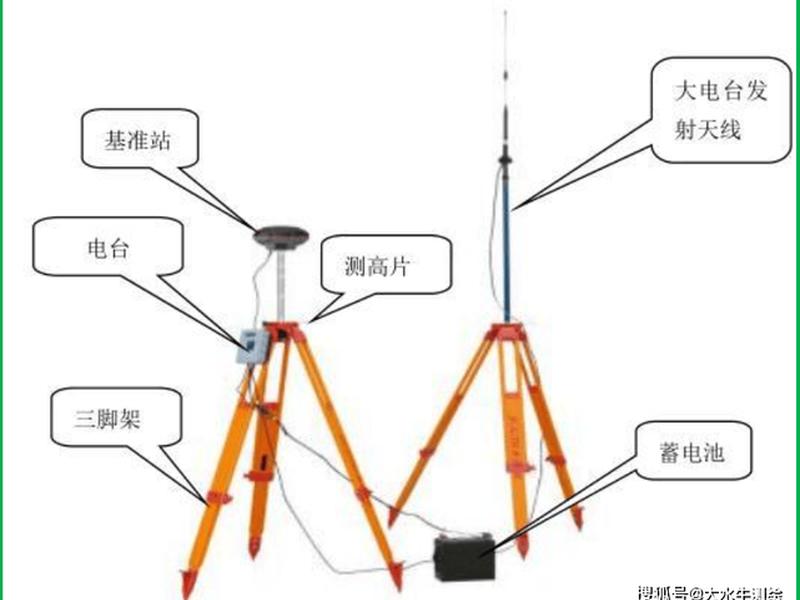

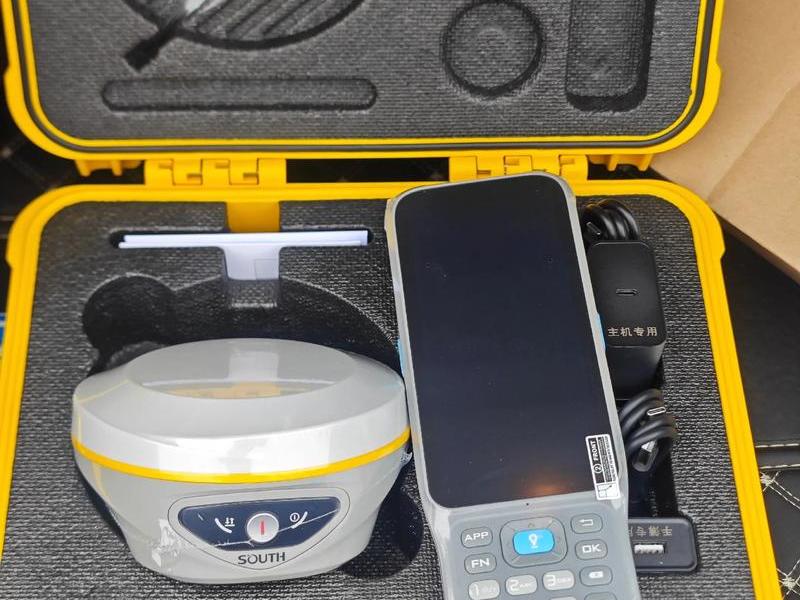

基准站的核心设备包括GNSS接收机主机、测量型天线、电台（若采用电台模式）、供电系统及三脚架等。安装时，应首先架设三脚架，将其腿部完全展开并踩实，利用圆水准器粗略整平。随后，将基座通过中心连接螺旋牢固安装在三脚架平台上。南方RTK系统通常配备高精度测量天线，需小心地将天线通过专用接口旋紧在基座上，确保连接稳固无松动。

接下来是关键的连接步骤。若使用外挂电台模式，需将电台牢固挂载在三脚架合适位置，使用专用馈线将电台的发射端口与发射天线连接并拧紧。使用Y型数据线，将其较粗的5针接口插入电台的数据端口，较细的接口则对应插入接收机主机的数据端口。供电环节需格外注意正负极，通常红色夹子连接电瓶正极，黑色夹子连接负极，确认无误后再接通，避免烧毁设备。所有线缆应预留适当余量并加以固定，防止因风吹或意外拉扯导致脱落。

三、主机设置：注入灵魂的配置

硬件连接完毕，便需要通过手簿上的工程之星软件为基准站“注入灵魂”——进行关键参数配置。这是将硬件转化为功能实体的核心步骤。

打开工程之星软件，通过蓝牙成功连接基准站主机后，进入配置菜单。首先进行“仪器设置”，将主机工作模式设置为“基准站”模式。随后进入“基准站设置”界面，这里有几个关键参数需要仔细设定。“差分格式”通常选择国际通用的RTCM3.2或CMRx格式，以确保与主流移动站的兼容。“发射间隔”可根据数据需求与功耗平衡选择1秒或2秒。

“基站启动坐标”是设置的重中之重。如果基准站架设在已知坐标的控制点上，应选择“手动启动”，并准确输入该点的平面坐标与高程，同时正确选择并输入天线高（直高、斜高或杆高）。若架设在未知点，则可以选择“自动单点”或“智能单点”模式，让接收机通过单点定位获取一个初始坐标，但需注意此坐标精度较低，适用于快速启动或对绝对坐标要求不高的场合。PDOP（位置精度因子）限值一般设置为3，当实际值高于此限值时，系统会提示卫星几何构型不佳。

四、数据链选择：信号的桥梁

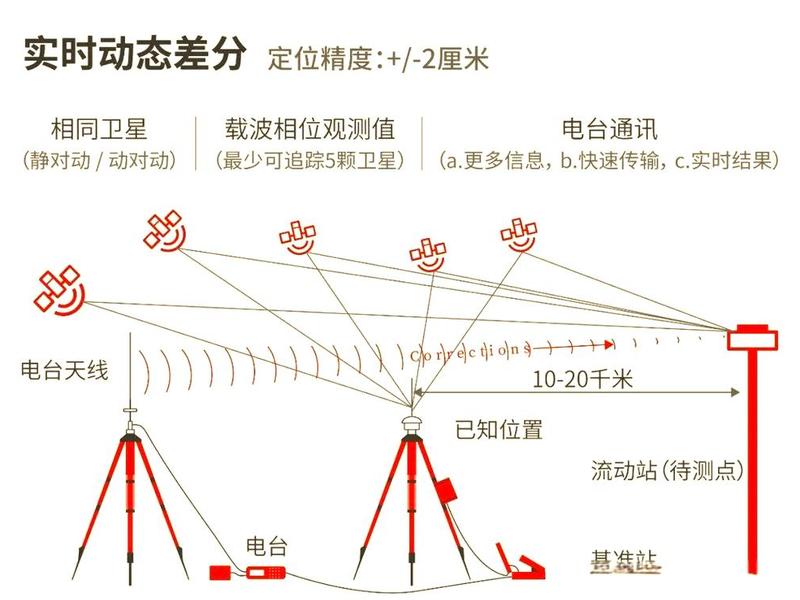

基准站计算出的差分改正数，需要通过可靠的数据链实时播发给移动站。南方RTK主要提供电台与网络两种数据链模式，选择何种方式如同为差分信号搭建一座稳固的桥梁。

电台模式是传统且可靠的方案，尤其适用于网络信号覆盖不佳的野外环境。在此模式下，需在“主机数据链”中选择“电台”或“外置电台”。随后进入“电台设置”界面，为基准站与移动站分配一个相同的通道号。外置电台的通道切换通常在其面板上操作。电台模式的优点是自成体系，不依赖外部网络，但传输距离受功率与地形影响较大。

网络模式则是当前的主流趋势，它利用移动网络（4G/5G）进行数据传输。设置时，需在主机中插入有效的流量卡，并在“主机数据链”中选择“网络”。随后进入“网络设置”，根据使用场景配置参数。若接入千寻、CORS等连续运行参考站网，方式选择“NTRIP-VRS”，并正确输入服务商提供的APN、地址、端口、用户名及密码，点击“获取接入点”并选择。若采用“网络1+1”模式（即自建基准站通过网络转发），则方式选择“EAGLE”，接入点输入基准站的主机编号。网络模式覆盖范围广，但依赖于稳定的移动信号。

五、启动与检核：最后的临门一脚

所有参数配置妥当后，便到了激动人心的启动时刻。点击“启动基站”按钮，系统开始初始化并尝试发射差分信号。观察手簿界面和主机指示灯的状态至关重要。

成功启动后，手簿软件通常会提示“基站启动成功”。应密切观察基准站主机上的指示灯。在电台模式下，卫星灯应常亮（表示已锁定卫星），信号灯应有规律地闪烁红灯（表示正在发射差分信号）。在网络模式下，则观察网络信号指示灯状态。务必等待差分信号正常发射且稳定后再离开基准站。

启动后并非一劳永逸，必须进行现场简易检核。可以在距离基准站一定范围内（如10-50米），使用另一台已设置为移动站的设备进行测试。观察移动站能否快速获得“固定解”状态，并测量一个已知点或明显特征点，比对测量结果与实际情况是否吻合。这个过程能有效验证整个基准站系统是否工作正常，坐标框架是否正确，确保后续大面积作业的精度与效率。

六、常见故障排查：化险为夷的智慧

即使严格按照步骤操作，野外复杂环境仍可能带来各种挑战。掌握常见故障的排查思路，是保障作业顺利进行的必备技能。

若基准站卫星灯不常亮，表明无法锁定足够卫星。应立即检查站址上空是否有新增遮挡，或是否存在强电磁干扰，必要时重新选址。也可尝试将主机模式切换至“静态”采集几分钟数据，再切回基准站模式，有时能帮助接收机重新快速搜星。若卫星灯常亮但信号灯不闪烁（电台模式），则表明基准站未发射差分信号。需检查数据链设置是否正确，电台通道是否匹配，电源供电是否充足，并尝试重新启动基准站设置流程。

如果移动站无法收到差分信号或无法固定，首先检查两者数据链模式是否一致（同为电台或同为网络），通道号或网络参数是否正确。检查基准站差分信号是否正常发射。在网络模式下，还需确认流量卡是否欠费、网络信号强度是否足够、CORS账号是否有效且未被占用。通过由近及远、由简到繁的系统性排查，大多数问题都能得到快速定位和解决。
