你是否曾面对一台南方RTK设备感到无从下手？那厚重的说明书、复杂的按键、令人眼花缭乱的参数设置，是否让你在测量现场的紧要关头心生退意？在测绘、工程放样、土地调查的精密世界里，南方RTK如同一位沉默的巨人，掌握它的语言，便能开启厘米级精度的时空之门。本文将为你揭开南方RTK使用说明书的核心奥秘，不是枯燥的步骤罗列，而是一场从原理到实战的深度探险。我们将深入设备的核心，拆解那些看似复杂的操作，让你不仅能“照着做”，更能“懂得为何这样做”，从而在百度的知识海洋中，牢牢抓住每一个寻求答案的读者的目光。

一、 启程：作业前的精密准备

真正的专家深知，成功的测量始于开机之前。作业前的准备绝非简单的设备清点，而是一场关乎效率与精度的战略部署。

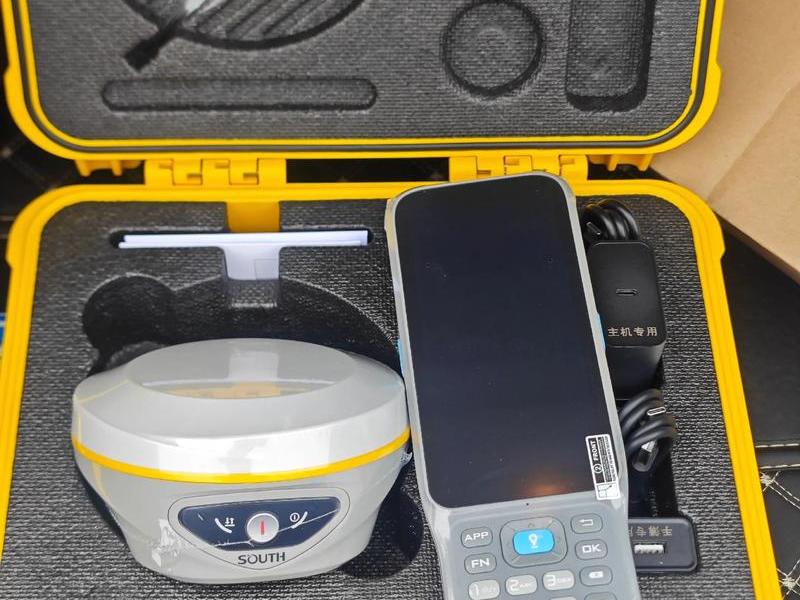

首先是一场对设备的“全身体检”。你需要像一位严谨的机械师，逐一确认RTK主机、天线、对中杆、手簿控制器、数据链模块以及所有连接线缆的完整与完好。重点检查主机接口是否有锈蚀或变形，天线馈线有无折痕破损——这些细微的损伤都可能是信号丢失的罪魁祸首。电池状态更是生命线，基准站若需长时间工作，建议采用双电池供电策略，确保电量充足。

软件与参数的初始化是构建精准世界的基石。启动手簿，进入工程之星等专业软件，新建工程时，项目名称、坐标系统、投影参数、高程基准等设置必须与项目设计书严格一致。这就像为一次远航设定正确的海图和罗盘，任何微小的偏差都可能导致最终结果的失之千里。如果项目涉及已知点校正，务必提前准备好至少两个控制点的坐标数据，并确认文件格式兼容。

环境勘察是决定信号质量的隐形战场。基准站的选址是一门艺术，理想位置是测区中心附近地势较高、视野开阔之地，确保天空15度角以上无遮挡。务必远离高压线、通信基站、大面积水域或密集建筑群，这些都会像幽灵般干扰卫星信号与无线电波。若使用电台模式，需保证基准站与移动站之间基本通视；若采用网络CORS模式，则需提前验证测区的网络覆盖与信号稳定性。

二、 奠基：基准站的架设艺术

基准站是RTK系统的“心脏”，它的稳定与否直接决定了整个测量网络的健康。架设基准站远不止是摆好三脚架那么简单。

硬件架设是第一步的物理校准。展开三脚架至适宜高度，通过光学对中器使主机中心与地面标志点精确对中，偏差需控制在毫米级。随后，利用主机上的水准气泡仔细调平，确保顶面完全水平。在松软地面作业时，务必踩实三脚架腿，防止后续作业中因沉降导致对中误差。天线的安装也需一丝不苟，垂直向上固定，馈线应沿架腿妥善缠绕固定，避免拖地受损。

参数设置是赋予基准站“灵魂”的关键。根据作业环境选择工作模式：在无网络或需要独立控制的区域，电台模式是可靠选择，需设定与移动站匹配的频率和适中功率；在CORS网络覆盖区，则优选网络模式，需准确输入由CORS中心提供的账号、密码、APN及服务器地址。坐标设定环节尤为关键：若基准站架设在已知控制点上，则直接输入该点精确坐标；若在未知点，则需启动单点定位模式，待获得稳定固定解后，将此坐标设为基准站坐标。

点击“启动基准站”的瞬间，是整个系统开始搏动的时刻。成功启动后，手簿会给出明确提示。通过移动站测试是否能接收到稳定的差分信号并得到“固定解”，是验证基准站是否成功运行的最终标准。一个架设精良、参数正确的基准站，是后续所有高效、高精度作业的坚实保障。

三、 连接：移动站的设置与唤醒

移动站是穿梭于测区的“侦察兵”，它的灵活与精准依赖于与基准站之间畅通无阻的对话。建立这种连接需要精细的设置。

设备连接是物理桥梁的搭建。将移动站主机牢固安装在对中杆顶端，通过蓝牙或数据线将手簿与主机连接。开机后，在手簿软件中搜索并配对主机的蓝牙编号，建立稳定的数据传输通道。这一步骤的顺畅与否，直接关系到后续所有指令能否准确送达。

工作模式与数据链的配置必须与基准站同频共振。在软件中将移动站的工作模式设置为“移动站”，数据链模式则必须与基准站保持一致：基准站用电台发射，移动站就需设置为电台接收并调整至同一频道；基准站走网络差分，移动站也必须配置相同的网络参数（如CORS账号或EAGLE模式下的服务器信息）。这是两者能够“听懂”彼此指令的基础。

初始化与固定解是等待收获的喜悦。设置完成后，移动站开始接收卫星信号与基准站的差分数据。观察手簿界面，当解状态显示为“固定解”（FIXED），而非浮动解或单点解时，意味着移动站已达到厘米级定位精度。数据链图标（如电台通道号或网络信号强度条）应显示正常。只有获得稳定的固定解，移动站才真正具备了进行高精度数据采集或放样的资格。

四、 核心：坐标转换的魔法

RTK直接获取的是WGS-84坐标系下的经纬度坐标，而实际工程中我们需要的是国家坐标系或地方独立坐标系下的成果。坐标转换参数就是实现这一空间“翻译”的魔法公式。

“点校正”或“求转换参数”是这一魔法的施展过程。它至少需要两个（建议三个以上）同时拥有WGS-84坐标和地方施工坐标的已知控制点。在移动站获得固定解的状态下，到这些已知控制点的实际位置上，测量并保存其WGS-84坐标。然后，在手簿软件的参数计算模块中，将现场测得的WGS-84坐标与已知的地方坐标一一对应添加进去。

软件会自动计算出一套转换参数（可能是四参数+高程拟合，或七参数）。这套参数包含了平移、旋转和尺度缩放的信息。计算完成后，务必查看残差报告，平面和高程残差通常要求分别在2厘米和3厘米以内，超差则需检查控制点精度或测量过程。将计算合格的参数应用到当前工程，至此，移动站每次测量的实时坐标，就已经是目标坐标系下的正确成果了。这是将卫星的全球语言，翻译成工地图纸上精确坐标的关键一步。

五、 实战：数据采集与点放样

当一切准备就绪，RTK便从复杂的设备转变为得心应手的工具。数据采集与点放样是其最核心的两种应用。

数据采集如同数字世界的拓荒。在固定解状态下，将对中杆气泡严格居中，立于待测点（如地形特征点、边界点）上。在手簿软件中，输入或确认点号、天线高（杆高），轻触测量键。软件会根据预设的采样时长（如地形点5秒，控制点15秒）自动记录多个观测值并取平均，最终保存该点的三维坐标。高效的数据管理习惯，如合理的点号命名规则和及时的数据备份，至关重要。

点放样则是将设计蓝图精准复刻到大地上。在软件中进入放样功能，选择或输入需要放样的目标点坐标。手簿屏幕会实时显示当前位置与目标点的方位、距离偏差。跟随箭头和距离提示移动对中杆，当平面偏差接近零时，精确定位，打下木桩或做出标记，便完成了该点的放样。对于道路、管线等线性工程，还可以使用线路放样功能，直观地指导中桩、边桩的定位。

六、 进阶：复杂曲线与故障洞察

掌握基础操作后，挑战复杂场景能让你真正脱颖而出。例如在山区道路测量中，经常会遇到“回头曲线”或“虚交点”这类特殊线形。

使用交点法编辑回头曲线时，需在道路设计软件中，将虚交点（如交点4-1和交点4-2）作为两个独立的交点输入，并正确设置半径（有时需输入负值以表示曲线转向）和曲线长度。编辑完成后，必须使用设计方提供的逐桩坐标表进行复核，确保编辑无误，才能用于现场放样。

一名成熟的RTK使用者还必须具备故障排查的洞察力。当移动站无法固定时，应检查基准站是否正常发射、数据链设置是否一致、卫星信号是否良好。测量结果出现系统偏差时，需回顾坐标转换参数是否正确应用或控制点是否可靠。了解这些常见问题的根源与解决方法，能让你在野外各种突发状况面前从容不迫。
