在工程测量的广袤战场上，全站仪如同一位精准的指挥家，而自由建站与坐标放样则是其最核心的指挥艺术。想象一下，无需依赖繁多的已知控制点，仅凭仪器本身与现场环境，就能迅速建立起一个稳固的测量基准，进而将图纸上冰冷的坐标点，一丝不苟地“复刻”到现实大地之上。这不仅是一项技术，更是一种在混沌中建立秩序、将蓝图变为现实的工程魔法。本文将深入解析全站仪自由建站后的放样全流程，为您揭开这项高效、灵活技术的神秘面纱。

一、自由建站：构筑测量的“原点”

自由建站，又称后方交会法，是全站仪测量中一项革命性的技术。它打破了传统测量对已知控制点的绝对依赖，允许测量员在视野开阔、便于观测的任意位置架设仪器。其核心原理是，通过测量至少两个（通常为两个以上以提高精度）已知坐标点的角度和距离，反算出测站点自身的精确坐标与方位。

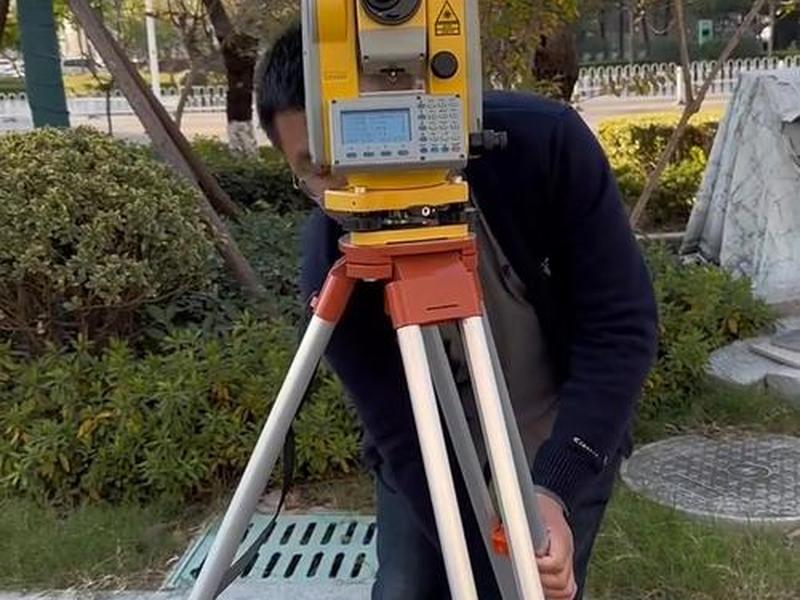

操作始于精心的准备。选择站点时，需确保与多个已知点通视良好，且交会角度宜在30°至150°之间，以规避不良图形带来的误差风险。仪器架设与对中整平是基本功，务必严谨。随后，进入仪器菜单的“后方交会”或“自由设站”程序。依次输入已知点的坐标，并精确照准每个已知点上的棱镜进行测量。仪器内部会进行复杂的平差计算，最终给出测站点的坐标及设站精度。通常，残差在几毫米以内即可认为建站成功。这一步，如同在未知海域抛下了一个坚实可靠的锚点，为后续所有放样工作奠定了基石。

二、数据准备：放样行动的“蓝图”

成功的放样，始于精确的数据。在自由建站完成后，放样点的坐标数据必须准确无误地输入或导入全站仪。这些数据通常来源于设计图纸，可能是建筑物的角点、道路的中线桩、管道的转折点等关键位置。

现代全站仪通常支持手动输入和文件导入两种方式。对于少量点，可以手动逐个输入点名、N(X)、E(Y)、Z(高程)坐标。对于大批量放样点，则建议先在电脑上整理成标准格式的坐标文件，通过数据线或存储卡导入仪器，效率倍增。在输入或导入后，务必进行复核，一个数字的错误就可能导致现场数米乃至数十米的偏差，造成难以挽回的损失。这份电子“蓝图”，是指挥全站仪寻找目标的唯一依据。

三、执行放样：指挥棱镜的“舞蹈”

一切就绪，放样大戏正式开场。在仪器的放样程序中，选择或输入需要放样的点号。全站仪会立即计算出该点相对于测站点的水平角（HR）和水平距离（HD）。操作员转动望远镜，使显示屏上的水平角偏差（dHR）归零，此时望远镜的视准轴方向即为正确的放样方向。

持镜员在此方向上安置棱镜。操作员照准棱镜进行测距，仪器会实时显示实测距离与理论距离的差值（dHD），以及坐标差值（dN, dE）。操作员根据这些偏差值指挥持镜员：“向前X米”或“向左Y厘米”。这是一个需要耐心与默契的微调过程，如同指挥一场精准的舞蹈。当dHR、dHD均接近于零（通常在毫米级容差内），且dN、dE也符合要求时，棱镜杆底部对中的点，就是设计图纸上那个抽象坐标在现实世界中的完美化身。打桩、标记，一点即成。

四、方法进阶：直线与曲线的“乐章”

除了最基本的点放样，自由建站技术还能支撑更复杂的放样需求。例如直线放样，当需要放样一条平行于某建筑物的直线时，无需计算直线上每个点的复杂坐标。可以先利用全站仪测量建筑物上两个特征点，确定一条基准线，然后根据设计距离偏移量，仪器可自动计算出平行线上各点的坐标并引导放样，极大简化了程序。

对于道路、渠道等工程中的曲线放样（圆曲线、缓和曲线），现代全站仪的程序功能更为强大。只需输入曲线要素（如半径、转角、里程等），设置好里程间隔，仪器便能自动计算出曲线上任一里程桩号的设计坐标。放样时，只需输入目标桩号，即可按点放样的流程进行，高效完成整条曲线的实地标定。这些进阶功能，让全站仪能够演奏出更为宏大复杂的工程乐章。

五、误差控制：精准艺术的“铁律”

再先进的技术也需敬畏误差。自由建站放样的精度受多重因素影响。仪器误差如轴系误差、测距常数误差需定期检定。观测误差包括对中误差、目标照准误差，要求操作员严谨规范。环境误差如大气折光、温度变化，在长距离或高精度要求下不可忽视。

为了控制误差，必须遵守操作铁律：建站时使用三个或以上已知点进行多余观测，通过平差提高精度；放样前后，对已知点进行复测检核；在重要点位采用盘左盘右观测取平均等方法削弱误差。注意棱镜常数设置正确，避免强光直射仪器，选择气象条件稳定的时段作业。将误差牢牢锁在允许范围内，是测量成果可靠性的生命线。

六、优势与应用：现代工程的“利器”

自由建站放样技术之所以广受推崇，源于其无可比拟的优势。灵活性高，几乎可在任何通视良好的地方设站，特别适用于已知点稀少、地形复杂的工地。效率卓越，一次建站可完成大片区域的放样，减少仪器搬站次数。功能强大，集成点、线、曲线、面积等多种放样模式。

它已成为建筑工程、道路桥梁、水利水电、市政管线等众多领域施工测量的标准配置。从高楼大厦的基础定位，到高铁轨道的精密铺设，从水库大坝的形体控制，到地下管网的准确敷设，全站仪自由建站与放样技术无处不在，是推动现代工程建设朝着更快、更准、更智能方向发展的核心利器。

连接虚拟与现实的桥梁

全站仪的自由建站与坐标放样，本质上是一座连接数字设计世界与物理现实世界的精准桥梁。它将以“毫米”为单位的蓝图语言，翻译成大地之上清晰可见的标记。从选择一个自由的站点开始，到指挥棱镜跳完最后一厘米的舞步，整个过程融合了严谨的数学计算、熟练的仪器操作和丰富的现场经验。掌握这门技术，就掌握了在广袤工地上“无中生有”、塑造世界的主动权。随着技术的不断进步，这项技艺必将更加智能化、集成化，持续为人类工程建设贡献不可替代的测量智慧。
