在工程测绘的宏大舞台上，全站仪无疑是测量员手中最精密的“画笔”。再先进的仪器，若无法精准定位自身，其测量数据也将如同无根之木。设站，或称支设，正是赋予全站仪“坐标灵魂”的关键一步。它不仅决定了测量坐标系的基准，更直接影响着后续所有数据的可靠性与精度。无论是高楼林立的城市建设，还是蜿蜒千里的道路工程，精准的设站都是测绘工作成功的首要前提。本文将深入剖析全站仪几种核心的设站方法，带您从原理到实操，彻底掌握这门让仪器“脚踏实地”的精密艺术。

一、经典基石：已知点设站法

已知点设站法，被誉为测量界的“定海神针”，是教科书式的标准流程。其核心在于仪器直接架设在拥有已知坐标的控制点上，并通过观测另一个已知坐标的后视点来确定方位。

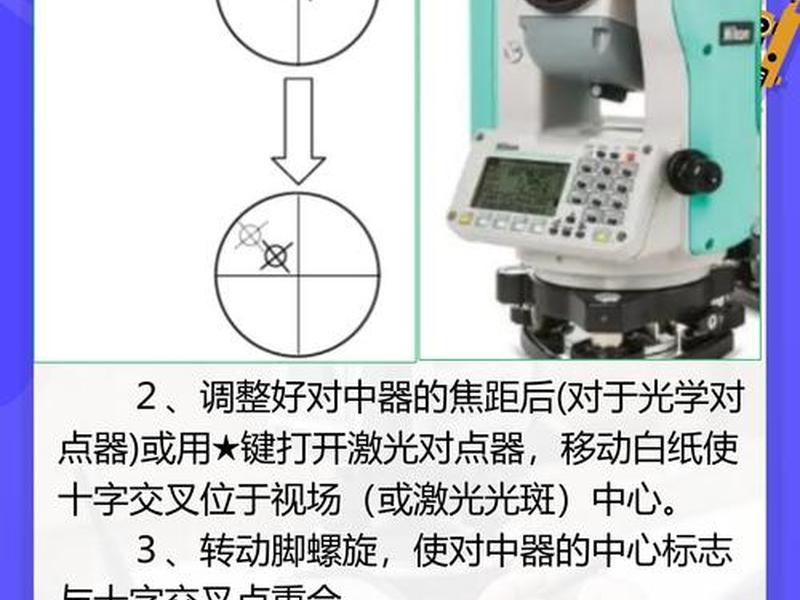

这一方法要求现场至少有两个通视良好的已知控制点。操作时，首先需将全站仪精确地对中、整平在测站点上。对中与整平是设站的“内功”，需反复调整，确保仪器中心、光学或激光对点器与地面点标志严格重合，同时使水准管气泡精确居中。任何微小的偏差，都将在后续测量中被成倍放大。

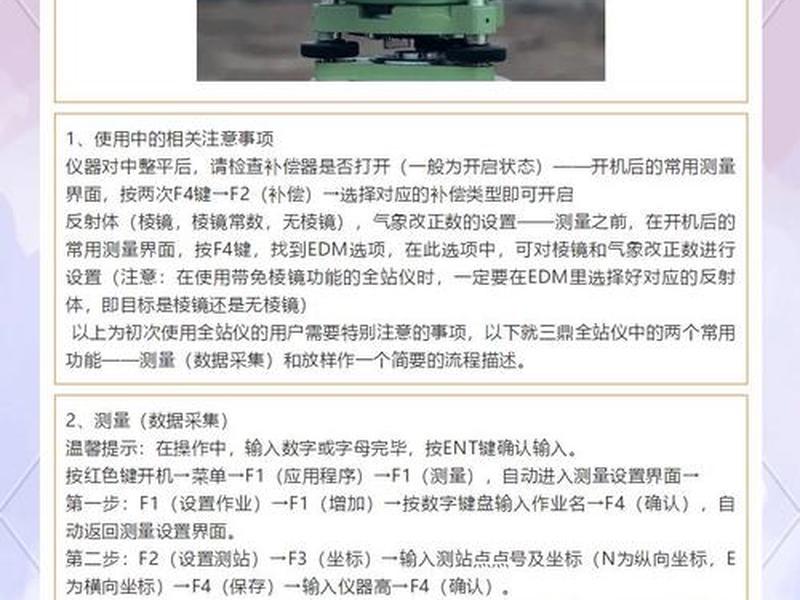

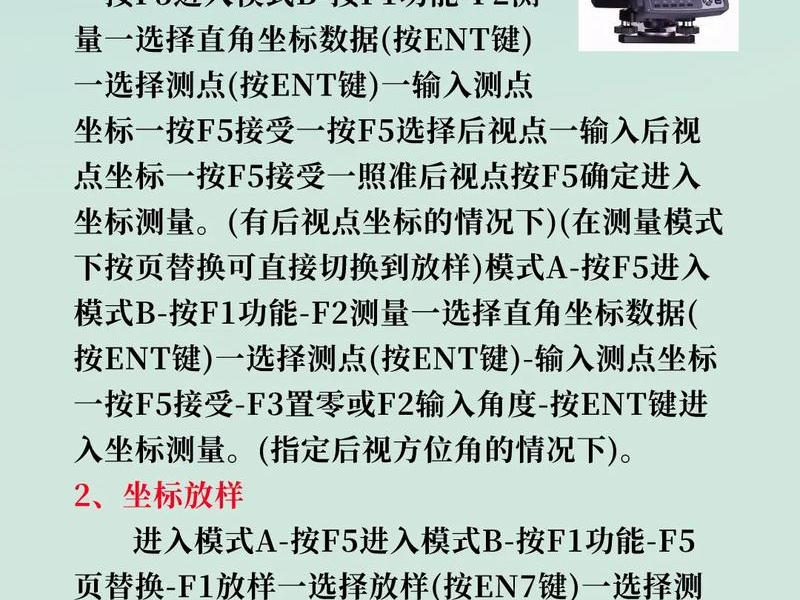

完成仪器的物理安置后，便进入软件操作阶段。在仪器菜单中进入设站程序，选择已知点设站模式。依次输入测站点的点名与三维坐标，以及后视点的点名与坐标。随后，转动望远镜精确照准后视点上的棱镜，并进行测量。仪器会通过内置计算，将观测方向与输入的坐标方向匹配，从而完成整个坐标系的建立与定向。此方法直接、可靠，精度有保障，是控制测量和大多数常规工程测量的首选。

二、灵活变通：后方交会设站法

当现场条件受限，无法将仪器直接架设在已知点上时，后方交会法便展现出其“无中生有”的魔力。这种方法允许测量员将仪器自由架设在能与多个已知点通视的任意位置。

其原理如同几何中的“后方交会”，通过测量仪器到至少两个（通常建议三个以上以提高精度）已知点的水平角和距离，反向解算出仪器架设点自身的精确坐标。操作时，在未知点P架设并整平仪器，分别照准已知点A、B、C等处的棱镜进行观测，并输入各已知点的坐标。仪器软件会自动进行平差计算，给出测站点的坐标解算值及其精度评定。

这种方法极大提升了作业灵活性，特别适用于已知点难以到达（如桥墩、高楼顶点）或两点间不通视的复杂地形。它要求已知点与仪器之间的夹角需保持在30度至150度之间，避免近似直线排列，否则会大幅降低解算精度，甚至导致计算失败。它是测量员在复杂环境中的一把“”。

三、智能延伸：自由设站法

自由设站法是后方交会思想的进一步拓展与智能化应用，尤其在现代自动化监测和精密工程中扮演重要角色。它不局限于特定的已知点数量，而是通过观测多个（通常三个以上）分布良好的已知点，采用最小二乘平差原理，同时解算测站点的坐标和仪器的定向参数。

这种方法就像一个自适应的“坐标系构建器”。测量员在任意方便的位置安置仪器后，无需预先输入任何方位信息，只需依次精确测量多个已知点的方向和距离。仪器软件会综合所有观测数据，进行最优解算，不仅给出测站点坐标，还能评估此次设站的整体质量。它允许使用棱镜、反射片等多种合作目标，适应性极强。

自由设站法的优势在于能有效削弱单个观测误差的影响，通过多余观测提高设站的整体精度和可靠性。它广泛应用于变形监测、隧道贯通测量等对精度和可靠性要求极高的场合。每一次成功的自由设站，都像完成了一次精密的“空间定位校准”。

四、简化定向：方位角定向法

在某些特定情况下，如已知一个测点的坐标和从该点出发到某一方向的方位角时，可以采用更为简捷的方位角定向法。这种方法只需一个已知坐标点即可完成设站。

具体操作是，先将仪器架设在已知坐标的测站点上，完成对中整平。在设站菜单中，选择方位角定向模式，输入测站点的坐标和仪器高。关键步骤在于输入已知的“后视方位角”。这个方位角定义了坐标系中零方向（如北方向）的指向。输入完毕后，理论上无需照准任何实际目标，仪器便可根据输入的方位角完成定向。

该方法设置速度极快，但精度完全依赖于已知方位角的准确性。它通常用于精度要求相对较低、或方位角信息极为可靠的场合，例如依据设计图纸上的理论轴线进行施工放样的初步设站。它如同一把预设了角度的“量角器”，快速为测量划定基准方向。

五、现代融合：APP智能设站

随着测量技术与移动互联网的深度融合，基于智能手机或平板电脑APP的智能设站方式正日益普及。这种方式将全站仪与智能终端无线连接，把复杂的计算和流程引导移至直观的APP界面。

在APP设站模式下，软件引导用户完成每一步操作。无论是后方交会、坐标定向还是方位角定向，用户只需在APP上选择设站类型，然后根据提示在仪器端进行照准和测量操作。原始的角度和距离数据被实时传输至APP，由APP完成复杂的坐标解算、精度分析和结果验证。

这种方式大幅降低了操作门槛，减少了人为输入错误，并能实时图形化显示设站质量和残差。一些高级功能，如导线测量自动平差、变形监测自动化流程，也必须依赖APP设站才能实现。它代表了全站仪设站向智能化、可视化、向导化发展的新趋势，让测量变得更高效、更不易出错。

六、精度保障：设站校验与注意事项

无论采用哪种设站方法，完成后的校验环节都至关重要，这是确保测量成果可靠的“最后一道保险”。常见的校验方法是测量一个或多个未参与设站计算的已知控制点或检核点，将测量结果与已知坐标进行比对，检查差值是否在允许误差范围内。

设站过程中，细节决定成败。仪器高和棱镜高的量取必须准确无误；对中整平需耐心细致，尤其在风力较大或地面松软时；已知点坐标的输入务必再三核对；后方交会时，已知点的图形结构应尽可能构成良好的夹角。设站完成后，应记录完整的设站信息，包括测站点名、坐标、仪器高、后视信息、校验结果等，以备查证。

一个成功的设站，意味着全站仪已完美融入现场的测量控制网，成为一个稳定可靠的坐标基准。只有基石稳固，后续的海量数据采集才能拥有真正的价值。
