在工程测量与施工放样的精密世界里，全站仪犹如一位沉默的“空间坐标雕刻师”。它如何从混沌的未知中，建立起一套精确的坐标系，将图纸上的点线精准复刻于大地？其核心密钥，便是“建站”。而已知点建站，作为最经典、最基础的建站方法，是整个测量工作的逻辑起点与精度基石。本文将带您深入探究已知点建站的底层原理，并一步步拆解其操作流程，为您揭开这项基础技术背后的精妙秩序。

一、建站本质：坐标系的空间锚定

理解已知点建站，首先要穿透表象，抓住其本质——坐标系的建立与定向。我们生活的世界是一个三维空间，但仪器本身并不知道自己身处何方，朝向何处。建站，就是告诉全站仪：“你此刻所在的位置，在这个统一的坐标系里，坐标是（X0, Y0, H0）；你望远镜此刻指向的零方向，与坐标系的北方向（或X轴）的夹角是某个特定值。”

这个过程，本质上是一个空间仿射变换。仪器内部测量得到的是极坐标数据：水平角、竖直角、斜距。通过建站输入的已知点坐标（测站点与后视点），全站仪能够反向解算出极坐标系与地面平面直角坐标系之间的转换关系，包括平移（由测站点坐标决定）和旋转（由测站点与后视点连线决定的方位角决定）。一旦这个转换关系被“锁定”，仪器此后观测任何未知点，都能瞬间将其极坐标测量值转换为统一坐标系下的平面坐标与高程。没有这一步“锚定”，测量数据就只是一堆没有实际意义的数字。

二、核心原理：两点决定一条基准线

已知点建站原理的数学内核简洁而优美：在平面上，确定一个点的位置需要两个已知条件，确定一个方向需要一个已知条件。已知点建站恰好完美提供了这些条件。

将仪器架设在已知坐标点A上，输入A点的坐标（Xa, Ya, Ha）。这相当于在无限的坐标系中，明确标定了原点（严格说是测站原点）的位置。将棱镜架设在另一个已知坐标点B上，并精确照准。输入B点坐标后，全站仪会自动根据A、B两点的坐标，反算出从A到B的坐标方位角αAB。当您照准B点并确认后，仪器便将此时望远镜的水平度盘读数设置为αAB。至此，一个原点（A点）、一条基准方向线（A指向B的方向） 被唯一确定，整个坐标系便被“固化”在了仪器中。

这个过程蕴含着一个至关重要的几何公理：两点确定一条直线。这条直线（AB边）的方位，成为了整个测量工作的方向基准。后续所有观测的角度，都是相对于这个基准方向进行的。原理的简洁性保证了其可靠性，这也是该方法被广泛采用的根本原因。

三、操作前奏：仪器与环境的精密准备

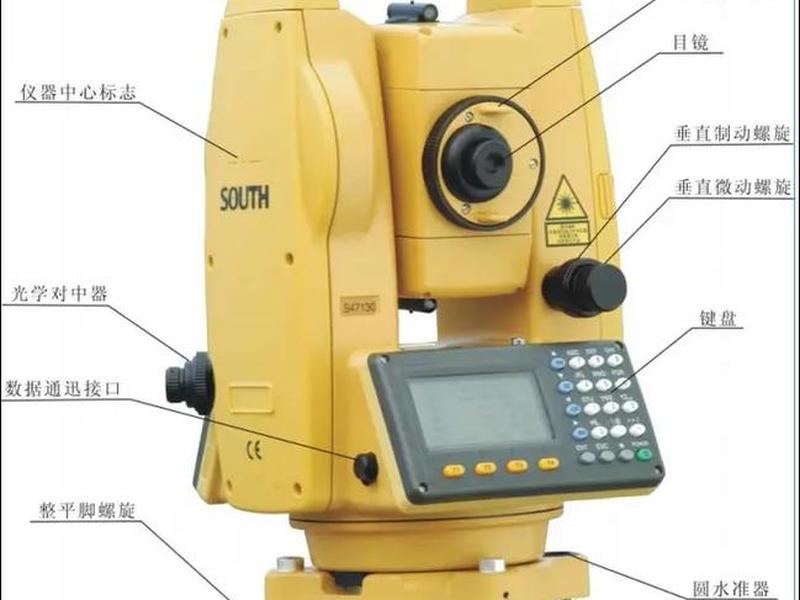

原理了然于胸后，实战始于细致的准备。这不是简单的摆设，而是为后续的精确性铺平道路。是仪器的检校与稳定安置。在前往现场前，应确保全站仪的光学对点器、管水准器、圆水准器以及视准轴误差等得到定期检校。到达已知点A后，脚架应稳妥架设，高度适中，架头大致水平并概略对中。随后，使用光学或激光对点器进行精密对中，使仪器旋转中心与地面点标志中心严格重合。接着，通过调整脚螺旋，使管水准器在两个互相垂直的方向上都严格居中，完成精平。对中与整平互相影响，可能需要一两次迭代调整，直至两者均满足要求。

是已知数据的核对与输入。必须确保手中使用的已知点A和B的坐标数据准确无误，且属于同一坐标系统。任何数据输入错误都会导致整个建站失败，且误差会传递到所有后续测量点。还需准确量取并输入仪器高（从地面点量至仪器水平轴的高度）和棱镜高（从地面点量至棱镜中心的高度），这是获取正确高程信息的关键。准备工作中的一丝不苟，是规避粗差、保障测量精度的第一道防线。

四、步骤拆解：循序渐进的标准化流程

标准化的操作流程是精度与效率的保障。已知点建站通常遵循以下清晰步骤：

第一步：进入建站程序。打开全站仪电源，新建或选择对应的测量作业文件，在仪器菜单中找到“建站”或“设站”功能，选择“已知点建站”（有时也称“已知后视”或“坐标定向”）。

第二步：输入测站点信息。在程序界面中，首先输入测站点（即仪器所在点）的点名，然后手动输入或从内存中调用该点的三维坐标（N, E, Z或X, Y, H）。接着，输入实测的仪器高。

第三步：输入后视点信息。将模式切换至后视点设置，输入后视点B的点名及其三维坐标。输入当前安置在B点上的棱镜高度。

第四步：照准与定向。精确转动全站仪望远镜，用十字丝中心精确照准后视点B的棱镜中心。可以先进行粗瞄，再使用微动螺旋进行精确瞄准。确保十字丝竖丝与棱镜中心重合。

第五步：确认与完成。照准后，按下“测量”或“设置”键。仪器通常会测量一次到B点的距离，并与通过坐标反算的距离进行比对检核。确认无误后，选择“是”或“确定”完成建站。仪器屏幕通常会显示当前的设站信息，包括测站点坐标、后视方位角等。

五、精度保障：不可或缺的后视检查

建站完成并非终点，后视检查是验证建站正确性、确保测量精度的“黄金步骤”。其重要性再怎么强调都不为过。完成建站后，应执行以下检查：

将棱镜放置到第三个已知点C上（该点坐标已知，但未参与本次建站计算）。用全站仪测量C点的坐标。将测量得到的坐标与C点的已知坐标进行比对。允许的差值应在测量规范或工程要求的限差之内（通常平面位置差几个毫米，高程差稍大）。如果差值超限，则说明建站过程存在错误，可能是已知点数据错误、点号输错、对中整平不精确、照准误差大或仪器常数问题，必须排查原因并重新建站。

这个检查利用了“多余观测”的思想。用两个已知点确定了坐标系后，用第三个点进行验证，形成了一个简单的闭合检核条件。它能够有效发现粗差，避免“一步错，步步错”的灾难性后果，是测量工作中严谨性的集中体现。

六、应用场景与优势局限

已知点建站法因其原理直观、操作简便、可靠性高，成为最主流的建站方式。它特别适用于通视条件良好、已知控制点便于架设仪器和棱镜的场合，例如大多数道路工程、建筑工程、地形测图中的图根控制测量和碎部测量。

其核心优势在于理论严密、精度直接依赖于已知点精度。只要已知点本身精度高，且操作规范，建站精度就有保障。它不需要复杂的解算过程，仪器内部计算速度快，稳定性好。

它也有其局限性。最大的限制在于必须将仪器直接架设在已知控制点上。在实际工程中，已知点可能位于不便于架设仪器的地方（如深坑中、屋顶上、道路中央），或者已知点之间不通视。就需要采用另一种强大的建站方法——后方交会法（自由设站）来弥补。后方交会允许仪器自由架设在方便工作的位置，通过观测两个以上的已知点来反算测站坐标，灵活性极大提升，但其原理和计算相对复杂，且需注意避免“危险圆”等问题。
