在当今数字化浪潮席卷全球的背景下，企业网络如同人体的血管与神经，承载着信息与数据的生命之流。而构成这一复杂生命系统的骨架与脉络，正是企业网络布线系统。一张清晰、科学的企业网络布线系统结构图，不仅是技术图纸，更是企业信息化战略的蓝图，它揭示了数据如何高效、稳定、安全地流动。本文将深入解读这张至关重要的“神经网络图谱”，从多个维度剖析其核心构成与设计精髓，带您领略隐藏在机房、线缆与接口背后的智慧与远见。

一、 系统架构：六大子系统的交响乐章

企业网络布线绝非简单的线缆连接，它是一个高度结构化、模块化的系统工程。国际标准将其划分为六个既独立又协同的子系统，共同奏响数据流通的交响乐。

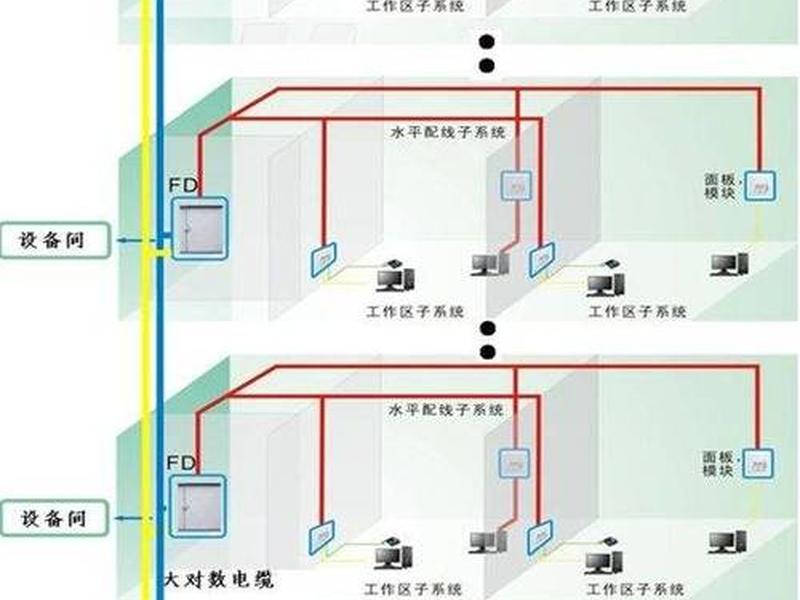

首先是工作区子系统，它是网络的“神经末梢”，直接面向终端用户。信息插座、跳线等设备将员工的电脑、电话、打印机接入网络世界。其设计需考虑人性化与灵活性，确保每位员工都能便捷、可靠地接入企业数字生态。

其次是水平子系统，它如同建筑的“横向动脉”，负责将工作区的信息点连接至楼层配线间。通常采用超五类或六类双绞线，长度有严格限制（一般不超过90米），以确保信号质量。这部分布线常隐藏在天花板、地板或墙体中，是决定局部网络性能的关键。

再者是管理子系统，它是网络的“交通枢纽”和“调度中心”，通常位于楼层配线间。配线架、跳线、标签系统在此汇聚，实现对线缆连接的灵活管理、测试与重组。优秀的子系统设计能极大提升网络管理的效率与应对变更的敏捷性。

二、 骨干核心：垂直与建筑群子系统

如果说水平布线是毛细血管，那么垂直子系统（干线子系统）和建筑群子系统便是连接各楼层、各栋建筑的主干“大动脉”。

垂直子系统位于楼宇的弱电井内，采用大对数电缆或光缆，高速连接设备间与各楼层管理间，承担着楼层间海量数据交换的重任。其带宽与可靠性直接决定了整栋建筑网络的吞吐能力。

建筑群子系统则更进一步，它将园区内分散的建筑连接成一个统一的网络整体。通常采用单模光缆进行远距离、高带宽的传输，能够抵御雷击和电磁干扰，是构建企业总部、园区网络不可或缺的组成部分。

三、 神经中枢：设备间与管理子系统

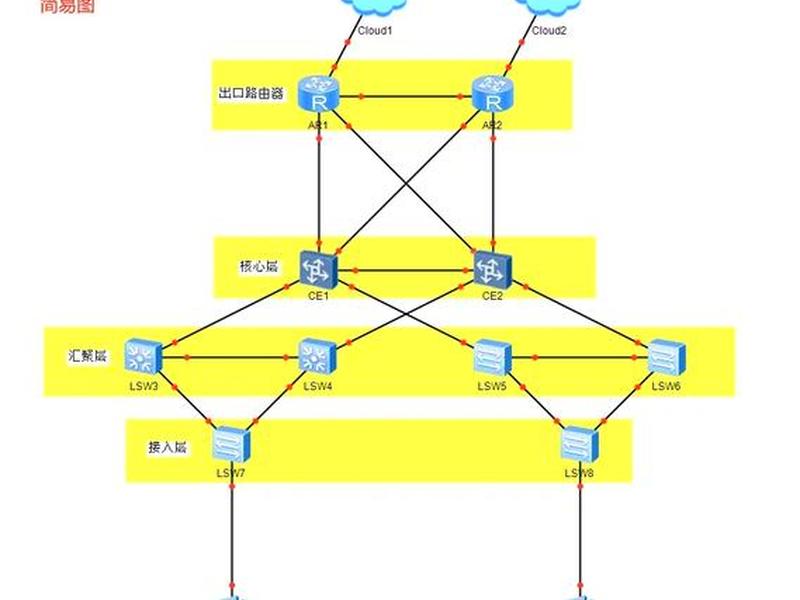

设备间子系统是整个企业网络的“心脏”与“大脑”。这里集中安置着核心交换机、服务器、路由器、防火墙等关键网络设备，以及总配线架。它对环境要求极高，需具备恒温恒湿、不间断电源、防雷接地、安防监控等条件，确保核心设备7x24小时稳定运行。

而管理子系统的精髓在于“管理”二字。通过科学的色标系统、清晰的标签记录、规范的跳线操作，它能将看似杂乱无章的线缆变得井然有序。这不仅便于日常维护和故障排查，更能轻松应对办公室布局调整、人员部门变动带来的网络重构需求，体现了布线系统“面向未来”的灵活性。

四、 设计原则：构建面向未来的神经网络

绘制与实现企业网络布线系统结构图，必须遵循一系列前瞻性的设计原则。实用性是根基，必须精准匹配企业当前业务对语音、数据、图像传输的需求。灵活性则要求系统能适应不同的终端设备连接和办公空间变化。

可扩展性至关重要。布线系统使用寿命往往长达十年以上，必须为未来的技术升级（如向万兆、四万兆以太网过渡）和业务扩张预留充足空间，例如选择更高等级的线缆、预留冗余管槽和端口。经济性并非一味追求低价，而是在全生命周期内权衡初期投资与长期运维成本，选择性价比最优的方案。

五、 技术选型：铜缆与光纤的智慧抉择

在企业网络布线中，传输介质的选择是一场关乎性能与成本的精密权衡。双绞线（尤其是超六类、七类线）因其成本适中、施工方便，在水平布线和工作区占据主导地位，完美支持千兆乃至万兆到桌面的应用。

而在骨干网络（垂直与建筑群子系统），光纤则是无可争议的王者。多模光纤适用于园区内建筑间的中短距离高速互联，单模光纤则能实现数十公里乃至更远的超长距离、超大容量传输。光纤不受电磁干扰、安全性高、带宽潜力几乎无限的特性，使其成为承载企业核心数据流的“信息高速公路”。

六、 实施与价值：从蓝图到智能基石

优秀的结构图需要精湛的工程实施来实现。这包括严格的施工规范、规范的线缆敷设（如上走线、下走线或桥架）、精准的端接工艺以及全面的测试验收（如连通性测试、性能测试）。只有每个环节都精益求精，才能确保布线系统达到设计指标。

最终，一个科学规划的企业网络布线系统，其价值远超“连通”本身。它是企业数字化转型的物理基石，支撑着云计算、大数据、物联网等创新应用；它保障了业务连续性与运营效率，减少因网络故障导致的损失；它提升了IT管理效能，降低了长期运维复杂度与成本。这张结构图，实质上规划的是企业信息化的未来竞争力。
