在数字化浪潮席卷全球的今天，企业的网络如同人体的神经系统，其健康与否直接决定了信息传递的速度与效率。一套规划合理、施工规范的网络布线系统，是企业高效运转的物理基石。想象一下，当你点击鼠标，数据在铜缆与光纤中闪电般穿梭，这背后是一套精密、严谨的工程艺术。本文将以企业网络布线施工教程为核心，为你揭开这项关键基础设施从蓝图到落地的神秘面纱，无论是文字描述还是企业网络布线施工教程图片所展示的直观细节，都将助你构建一个稳定、高效且面向未来的企业网络。

规划与设计：绘制网络的“骨骼蓝图”

任何伟大的工程都始于一张精准的蓝图。网络布线施工绝非简单的“拉线”，前期的规划与设计决定了整个系统的成败。首先需要进行彻底的需求分析，明确每个区域（如办公区、会议室、机房）的设备类型、数量以及未来的扩展可能。例如，开放式办公区可能需要更高的点位密度，而机房则需要为核心设备预留充足的端口和散热空间。

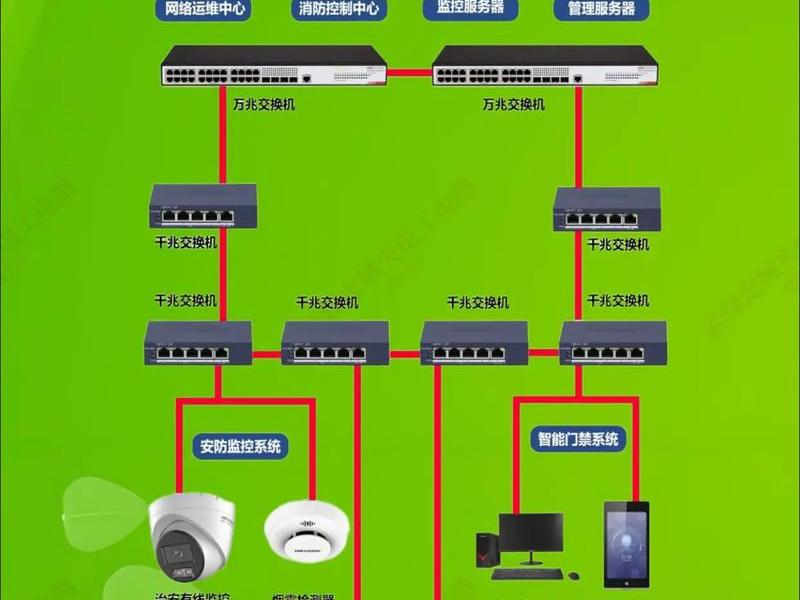

紧接着是拓扑结构的选择。对于大多数企业，星型拓扑以其结构清晰、易于管理和故障隔离的优点成为主流。这意味着所有信息点都通过独立的线缆直接汇聚到核心机房或配线间，形成以交换机为中心的辐射状结构。设计时还需严格遵循国际标准，如TIA-568或ISO/IEC 11801，确保系统的兼容性与未来升级的平滑性。一张详细的CAD施工图，如同建筑的施工图，应清晰标注每一个点位、每一条线缆路由和每一个机柜位置，这是后续所有工作的总纲。

材料选型是设计的物质体现。当前，超六类非屏蔽双绞线已成为支持千兆乃至万兆到桌面的主流选择，它能有效对抗串扰，保障高速数据传输的稳定性。对于主干链路或长距离传输，多模或单模光纤则是不二之选。所有材料，从线缆、配线架到模块，都必须确保性能等级匹配，为高品质的网络链路打下坚实基础。

管线敷设与桥架安装：构建信息的“高速公路”

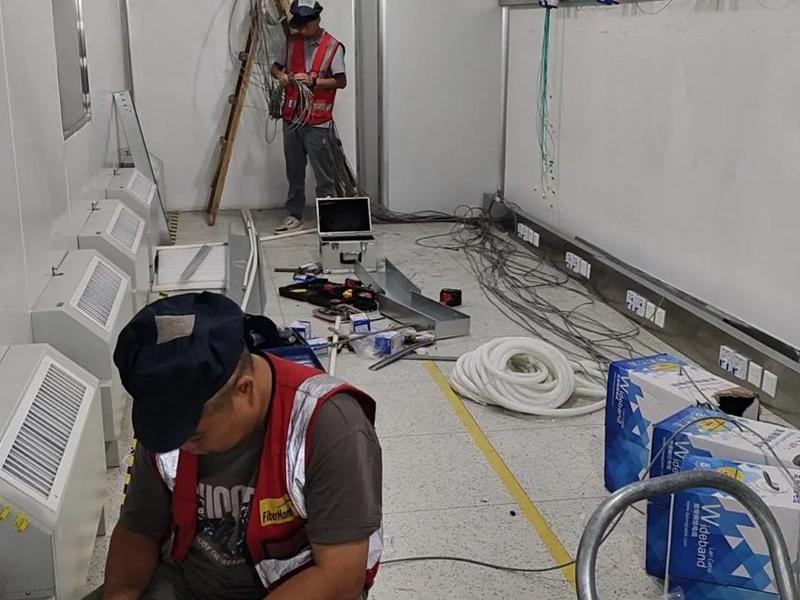

规划完成后，便进入物理通道的建设阶段。管线与桥架是承载所有线缆的“高速公路”，其安装质量直接影响线缆的寿命与性能。水平桥架通常安装于吊顶上方或地板下，距离地面高度需考虑维护便利与美观，一般不低于2.2米。垂直桥架则需安装牢固的防晃支架，间距通常不超过2米，确保其承重与稳定。

施工中一个至关重要的原则是强弱电分离。电力线缆产生的电磁场会对数据信号造成严重干扰。网络线缆的桥架或线管必须与强电线缆保持至少30厘米的平行间距；若必须交叉，则应尽可能垂直交叉，并采用金属隔板进行隔离。对于需要暗埋的线管，在混凝土墙面开槽时深度要足够，线管固定要牢固，转弯处需使用弯头或采用大弧度弯曲，为日后可能的线缆抽换预留空间。

桥架与线管的安装不仅要横平竖直、牢固美观，更要为线缆的布放预留合理的空间。通常建议线缆填充率不超过桥架截面积的40%，预留充足的空间既有利于散热，也方便后续维护时增加或抽换线缆。这些基础工作如同为信息洪流修筑了坚固且宽敞的河床。

线缆布放与理线工艺：编织有序的“神经网络”

线缆是网络的血脉，其布放与整理工艺直接体现了施工的专业水准。布放线缆时，严禁生拉硬拽，过大的拉力会永久性改变双绞线内部线对的绞距，导致性能严重下降。应使用牵引绳或穿线器，采用匀速、柔和的牵引方式。对于较长的链路，可能需要设置中间牵引点分段进行。

冗余设计是体现前瞻性的关键。在水平布线和主干光纤布放时，应主动预留一定比例的备用线缆。例如，水平链路可多放10%-15%的长度，盘留在吊顶或地板内；主干光纤则可遵循“N+1”原则布放，即当前需求为N芯，实际敷设N+1芯，为未来扩容预留通道。这些“沉睡”的线缆，将在企业业务扩展时发挥巨大价值。

理线则是将杂乱线缆变为艺术品的工序。在机柜内，应充分利用水平理线架和垂直理线器，将线缆按序整理、绑扎。所有线缆的弯曲半径必须得到保证，双绞线静态弯曲半径通常不小于线缆直径的4倍。清晰、规范的标签系统是运维的生命线，应采用防水防撕材质，按照统一规则（如“楼层-区域-序号-用途”）标识每一根线缆的两端，确保任何一点都能被快速定位。

端接与模块安装：打造可靠的“连接枢纽”

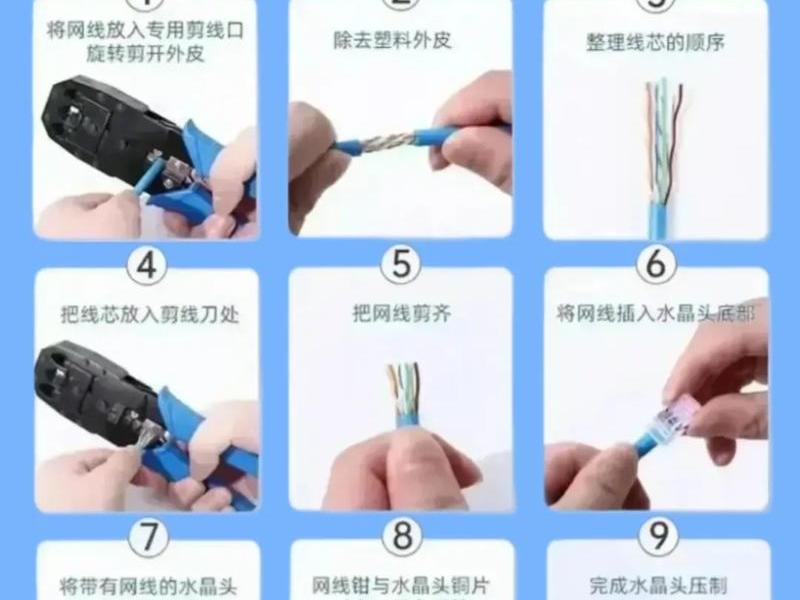

端接是将线缆与连接器（如水晶头、模块）物理连接的关键步骤，其质量决定了信号传输的“最后一公里”是否畅通。对于双绞线，剥除外皮的长度要适中，通常不超过20毫米，以免破坏内部线对的绞合。线序必须严格按照T568A或T568B标准排列并卡入模块，使用专业的打线刀确保铜芯与刀片接触紧密，避免虚接或接触不良。

信息模块安装在墙面或地插面板内，必须牢固、端正。面板应选择阻燃、抗冲击的优质材料，模块卡接后应听到清晰的“咔嗒”声，表明已安装到位。对于光纤端接，则更需要精细操作，无论是熔接还是机械接续，都必须将损耗控制在标准范围内（如多模光纤熔接损耗≤0.3dB），并使用热缩管对熔接点进行加固保护。

完成端接后，所有信息点面板应加装防尘盖，保护尚未使用的端口。机柜内的配线架端接同样要求整齐划一，跳线预留长度适中，避免过度弯曲。一个整洁、规范的端接界面，不仅是专业性的体现，更是长期稳定运行的基础。

测试与验收：为网络性能颁发“健康证书”

布线系统施工完毕，并不意味着大功告成。全面的测试与严格的验收是为整个工程颁发“健康证书”的必要环节。测试需要使用像福禄克DSX系列这样的专业认证级测试仪，对每一条链路进行认证测试。测试项目远不止通断和线序，更包括衰减、近端串扰、回波损耗、延迟偏差等关键电气性能参数，确保每条链路都符合甚至超过设计标准。

光纤链路则需要使用光时域反射仪进行测试，测量其长度与全程衰减，确保光信号在传输过程中的损耗在允许范围内。所有测试结果都应生成详细的报告，作为竣工文档的重要组成部分。功能验证同样不可或缺，需要模拟真实业务流量，进行全端口吞吐量测试和关键应用（如视频会议、语音通话）的延迟和抖动测试。

最终的验收应包括物理验收和性能验收两部分。物理验收检查桥架、线缆、机柜的安装是否规范、牢固、美观；性能验收则依据测试报告，确认所有链路100%合格。承建方应交付完整的竣工文档包，包括施工图纸、测试报告、材料清单、端口对应表等，这些是未来运维和故障排查的“地图”。

文档管理与后期维护：赋予网络持久的“生命力”

一个优秀的布线系统，其价值贯穿于整个生命周期。详实、准确的文档是系统长期可靠运行的保障。所有图纸、表格都应电子化存档，并建立清晰的版本管理。线缆路由图、机柜设备布局图、端口对应关系表，这些文档应在任何变更后及时更新，确保与实际情况始终保持一致。

日常维护是延长系统寿命的关键。应建立定期巡检制度，检查机柜内温度、湿度是否在适宜范围（如22-24℃，湿度40-60%），查看线缆标签是否完好，连接处有无松动。每季度或每半年可抽检部分链路的性能，进行趋势分析，防患于未然。

任何对布线系统的变更，无论是增加一个信息点还是调整一条跳线，都必须遵循严格的变更管理流程，先申请、再实施，并同步更新所有相关文档。只有这样，这套精密的物理神经网络才能随着企业成长而灵活演进，持续为企业注入数字动能。
