在数字化浪潮席卷全球的今天，企业网络的地位已从“支持系统”跃升为“核心引擎”。想象一下，数据如同血液，在网络这条“血管”中奔流不息，而企业网络布线系统结构图，正是这幅生命蓝图的精准解剖图。它不仅是技术人员施工的圣经，更是企业管理者洞察信息基础设施脉络的战略地图。本次教学将带你深入这座由铜缆与光纤构成的隐形宫殿，揭开其结构化、模块化设计的神秘面纱，掌握支撑企业未来十年数字化转型的底层密码。

一、 架构基石：理解分层星型拓扑

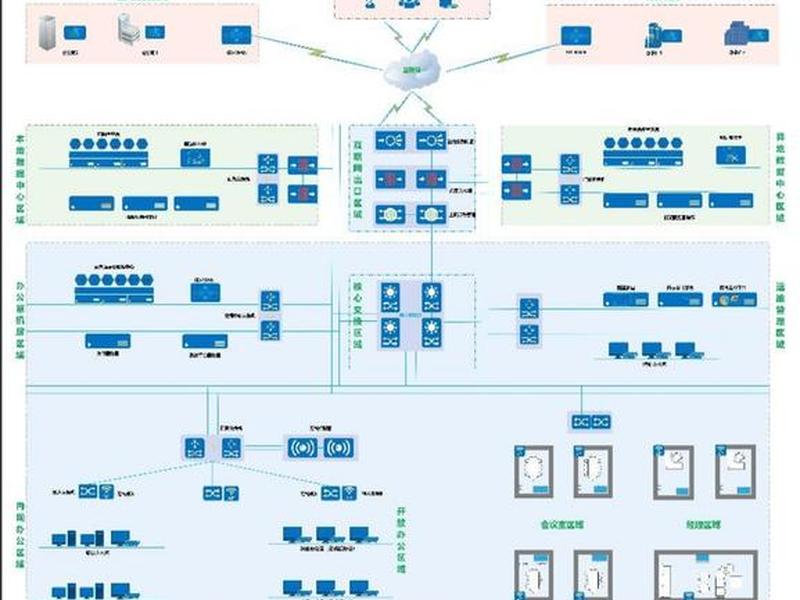

企业网络布线系统的灵魂在于其拓扑结构，而分层星型拓扑已成为业界毋庸置疑的黄金标准。这种结构如同参天大树的根系，以核心机房为根，通过主干链路如树干般延伸至各楼层的配线间，再如同细密的根须辐射到每一个工位的信息点。

这种设计的魔力在于其卓越的中心化管理与故障隔离能力。任何单一线路或节点的故障，都会被严格限制在局部，不会引发整个网络的雪崩。在规划时，必须严格遵循从工作区到电信间，再到设备间与进线间的逻辑关系。结构图上清晰地标注了这种层级，使得网络扩展像搭积木一样简单——新增一个楼层或部门，只需在相应层级增加模块，无需颠覆现有架构。

更重要的是，一张优秀的结构图会预先定义好冗余路径。关键的主干链路往往采用双物理路径，甚至环型备份，确保核心业务在光纤意外中断时也能瞬间切换，保障业务永续。这种前瞻性设计，让网络具备了强大的弹性与生命力。

二、 六大子系统：模块化设计的艺术

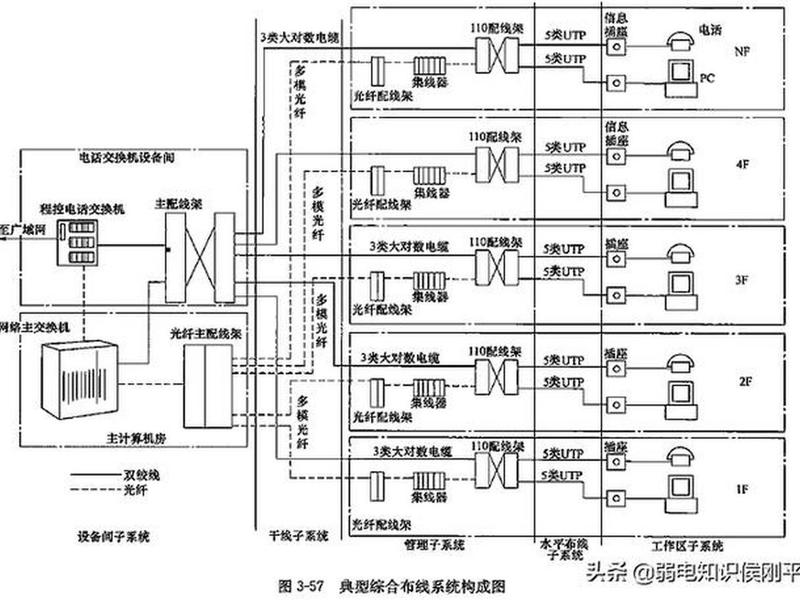

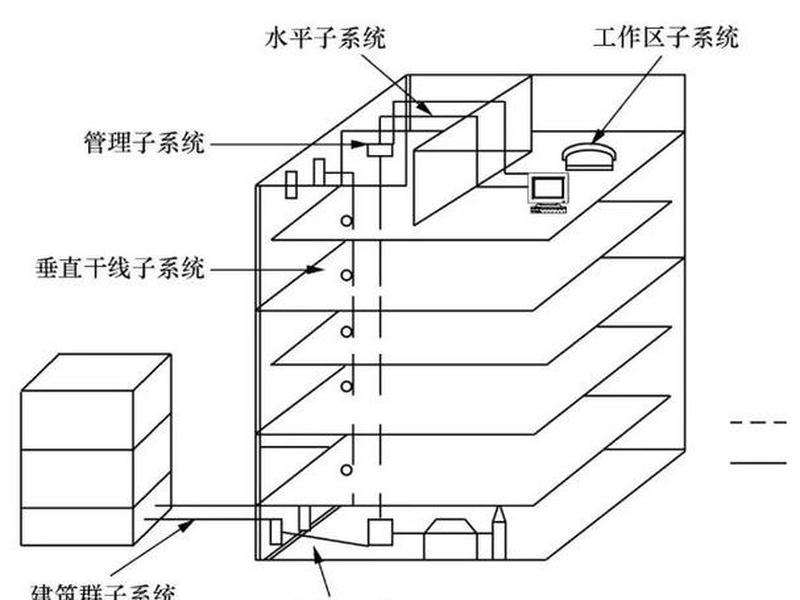

一张完整的结构图，必定清晰划分了综合布线的六大子系统。这六大模块各司其职，又紧密耦合，共同织就了一张无缝的络。

首先是工作区子系统，它是用户触碰网络的指尖，包括信息插座、跳线等。结构图会精确标注每个插座的编号、类型和标准，例如“F3-A01-P01”代表三楼A区01号工位第一个数据点。其次是水平布线子系统，它如同建筑的毛细血管，将信息从楼层配线架输送到每个工位。图中会明确规定其传输介质，目前Cat6千兆以太网线是主流，而Cat6a或光纤则用于高性能需求区域，水平链路长度必须严格控制在90米以内。

管理间子系统和垂直干线子系统是承上启下的枢纽。管理间是各楼层的“神经中枢”，结构图会展示配线架、交换机的布局关系，最佳实践是配线架在上、交换机在下，便于跳线管理。垂直干线则是连接各楼层与核心机房的“信息高速公路”，多采用多模或单模光纤，图中需标明光纤芯数并预留充足冗余。设备间子系统和建筑群子系统则构成了网络的核心与对外接口，承载着服务器、核心交换机以及连接不同建筑的重任。

三、 物理路径：桥架与管道的交响

线路如何在建筑体内优雅穿行？这依赖于结构图中对物理路径的精心规划。这不仅仅是线条的勾勒，更是对空间、承重、干扰与散热的全面考量。

桥架与管道是线缆的“高速公路”与“专属隧道”。图纸上会明确标注金属线槽的规格、安装高度与路由。一个关键原则是强弱电分离：网络弱电线缆必须与强电线缆保持至少30厘米的平行间距，交叉时必须垂直通过，并做好接地，以抵御电磁干扰这只“隐形杀手”。对于关键链路，甚至会采用屏蔽线缆并全程保持屏蔽层连通，构成一个完整的法拉第笼。

路径设计还需考虑扩展性与可维护性。桥架内线缆填充率通常不超过40%，为未来扩容预留空间。每个弯角都需标注最小弯曲半径，例如网线需≥4倍线径，以避免信号衰减。这些细节确保了网络在五年、十年后，依然能够轻松适应技术升级。

四、 标识与文档：网络的DNA图谱

如果说线缆是网络的躯体，那么标识系统就是其独一无二的DNA。一套符合TIA-606标准的标识体系，能让复杂的网络变得一目了然，是高效运维和快速排障的生命线。

在结构图上，从配线架端口、跳线到信息插座，每一个节点都应有唯一标签。常见的编码体系融合了位置、类型与序列信息。这不仅是安装时的指南，更是运维中的“地图”。当某个端口报障，运维人员无需在杂乱线缆中大海捞针，只需根据标签便能快速定位故障点，如同使用坐标导航。

与之同等重要的是竣工文档管理。最终的布线结构图、端口对应表、线缆路由图等，必须使用CAD、BIM等工具存档，并建立电子化数据库。任何一次跳线调整、设备变更都必须同步更新文档，确保“图实一致”。定期的链路性能抽检与全检记录也应归档，形成网络健康的长期档案。

五、 性能验证：从蓝图到卓越的试金石

再完美的结构图，也需经过严苛的测试与验收，才能从纸面蓝图变为卓越的现实。这一过程是确认布线系统能否兑现其性能承诺的关键。

验收阶段需使用如FLUKE DSX系列这样的认证级测试仪。测试远不止“通断”，它涵盖了一系列关键电气参数：衰减衡量信号在传输中的损耗，近端串扰检查线对间的信号干扰，回波损耗关注阻抗不匹配导致的反射，延迟偏差则确保多对线信号能同步到达。对于光纤，需用OTDR测试损耗，确保每段光链路的衰减值符合标准。

功能验证则更贴近业务场景。通过流量生成工具进行全端口吞吐量测试，模拟高负载压力。针对视频会议、语音通话等实时业务，需测试网络抖动与延迟，确保关键应用体验流畅。只有通过这层层“体检”，布线系统才真正获得了支撑未来高速、稳定业务的“健康证书”。

六、 面向未来：智慧建筑的神经脉络

今日的企业网络布线，早已超越简单的“连通”需求，正演变为智慧建筑的神经中枢。其结构图的设计，必须预埋面向物联网、云计算和人工智能的伏笔。

未来的结构图需要为海量的物联网终端预留接入点，无论是智能照明传感器、安防摄像头还是环境监测设备。布线介质的选择也需更具前瞻性，在财务与性能间取得平衡，例如主干采用性价比最优的OM4多模光纤，为未来的万兆乃至更高速率应用铺路。

结构图需考虑与软件定义网络的协同。物理布线应支持灵活的虚拟网络划分与策略部署，预留的光模块热插拔能力使得网络重构可以在分钟级完成。这张蓝图，最终将成为一个能够呼吸、成长、进化的智能生命体的骨架。

企业网络布线系统结构图绝非简单的连线图，它是融合了标准、工艺、管理与前瞻性战略的综合性工程蓝图。它定义了信息的流向，决定了网络的弹性，更奠定了企业数字化转型的物理基石。掌握其设计精髓，意味着掌握了构建高效、可靠、面向未来企业信息血脉的终极密码。当每一根线缆都精准就位，每一个标签都清晰无误，这张蓝图便从纸上跃然而出，化为支撑企业业务奔腾不息的、沉默而强大的力量。
