在数字化浪潮席卷的今天，企业网络如同组织的“神经系统”，而网线，正是这个系统中至关重要的“毛细血管”。一条不合格的网线，足以让千兆宽带“折戟沉沙”，让高效协作“卡顿掉线”。你是否曾为办公室网络时快时慢而烦恼？是否为新增工位却无网口可用而头疼？本文将围绕“企业网线安装教程”这一核心，配以关键步骤的图解指引，为您揭开专业网络布线的神秘面纱。这不仅是一份安装指南，更是一份确保企业业务流畅运转、提升竞争力的基础建设蓝图。我们将从前期规划到最终验收，一步步带您搭建一个既美观又高效、既稳定又易维护的企业级网络环境。

一、规划先行：谋定而后动的网络蓝图

在拿起任何工具之前，缜密的规划是成功的一半。企业网络布线绝非简单的“拉线接电”，它是一项需要前瞻性设计的系统工程。

必须进行详尽的需求评估。你需要统计当前及未来可预见的工位数量、关键设备（如服务器、打印机、监控摄像头）点位，并考虑会议室、休闲区等公共区域的网络覆盖。每个信息点（即网口）建议预留至少双倍冗余，例如一个工位规划2-4个网口，以避免未来因端口不足而大兴土木、拆墙打孔。要规划好核心网络设备（如机柜、交换机、路由器）的安置位置，通常应选择环境稳定、易于散热且便于管理的专用机房或弱电间。

设计合理的走线路径。需要区分水平布线（从机房到工位面板）和垂直布线（楼层之间）。路径选择应优先考虑建筑物的原有桥架和管道，明确是采用上走线（天花板桥架）还是下走线（地板下线槽）。规划时，必须严格遵循弱电与强电分离的原则，网线管道务必与电源线路保持30厘米以上的距离，或使用金属屏蔽管进行隔离，这是抵御电磁干扰、保障信号纯净度的铁律。

绘制详细的施工图纸与拓扑图。这张图应清晰标注每一个信息点的编号、每条线缆的走向、每个设备的连接关系。统一的编号规则（如“F1

二、材料精选：勿让网线成为性能瓶颈

“工欲善其事，必先利其器。”选择正确的网线及配件，是保障网络高速畅通的物质基础。许多企业投入巨资升级了千兆宽带，却因在网线上“省小钱”，最终导致网速无法跑满，这无疑是最大的浪费。

当前，对于新建或改造的企业网络，六类（Cat6）及以上规格的纯铜网线应成为最低标准。六类线可稳定支持千兆乃至万兆传输，并提供了更好的抗串扰能力。切勿贪图便宜使用来历不明的“铜包铝”网线或老旧超五类线，铝芯导体电阻大、易氧化，会导致信号严重衰减，成为网络中的“隐形杀手”。对于财务、研发等对数据安全与稳定性要求极高的区域，甚至可以考虑采用屏蔽双绞线。

水晶头、配线架、网络模块等配件同样不可忽视。它们应与网线等级匹配，并优选知名品牌。一个劣质的水晶头，可能因接触不良或线序错误，导致整条链路性能骤降甚至中断。还需根据点位数量准备充足的86型网络面板、线槽、管材、扎带及标签。高品质的辅材是系统长期稳定运行的无声守护者。

在采购时，务必向供应商索取产品的检测报告，确保所有材料符合国家标准。记住，在布线系统中，任何一环的短板都将决定整体性能的上限。一次到位的投资，远比日后故障排查和重新施工的成本低得多。

三、规范施工：细节决定成败的安装艺术

施工阶段是将蓝图变为现实的关键过程，每一个操作细节都关乎最终系统的质量与寿命。规范施工是打造企业网络“动脉”的核心技艺。

布线操作需严谨细致。放线时切忌生拉硬拽，避免线缆外皮损伤或内部绞距变形。网线的弯曲半径不应小于线缆直径的4倍，过度弯折会永久性损害其电气性能。在机柜内，网线应按照规划路径整齐布放，并使用尼龙扎带或魔术贴进行绑扎。绑扎不宜过紧，以免挤压线缆；同一线束内的网线数量建议不超过24根，以利于散热和维护。对于高密度端换机，应采用“双边走线”方式，将前24口与后24口的线缆分别从机柜左右两侧引出，确保气流畅通、美观有序。

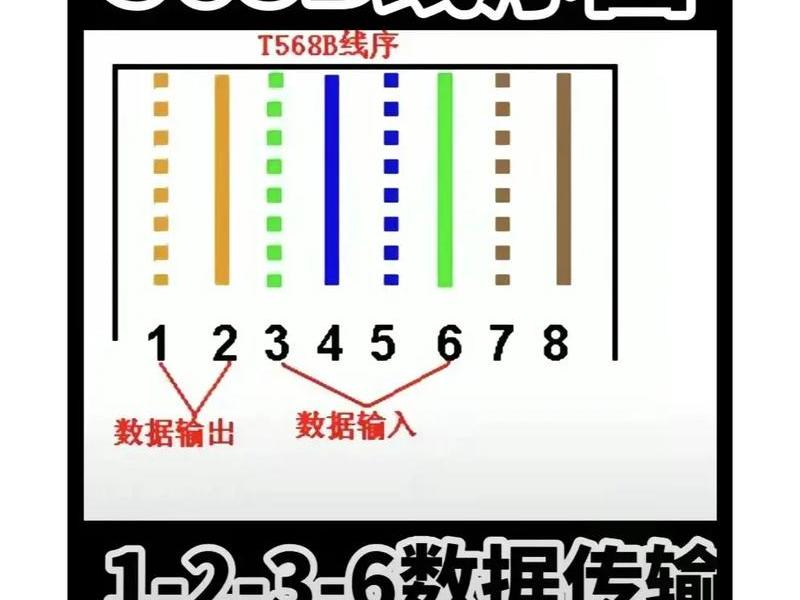

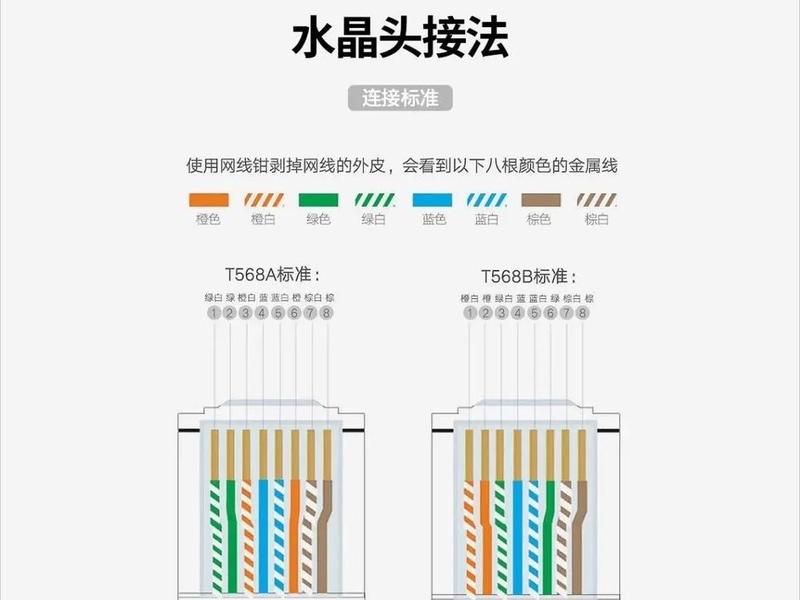

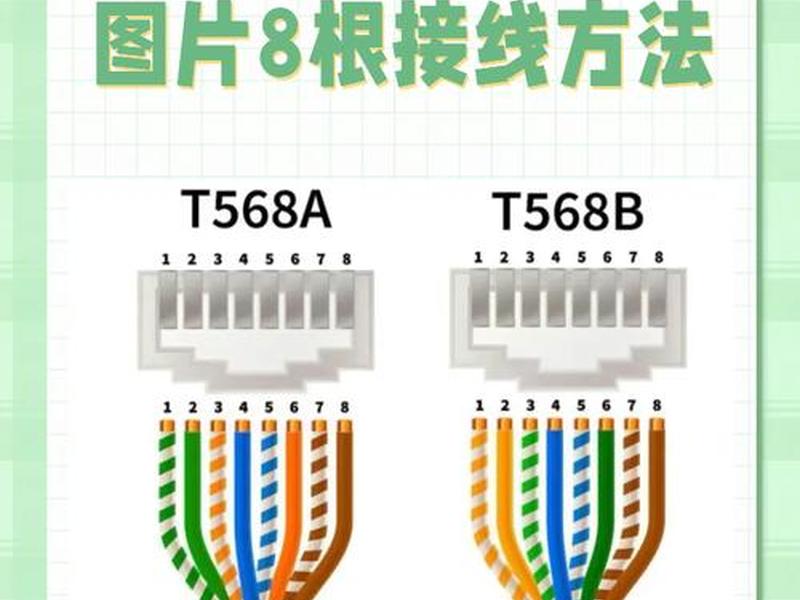

信息点模块与配线架的端接必须精准。按照T568A或T568B标准（同一工程中需统一）将8根芯线依次卡入模块对应槽位，使用专业打线工具确保卡接牢固、线头剪除干净。这是一个需要耐心和技巧的步骤，不规范的端接是网络故障的常见根源。所有端接完成后，应立即在配线架和信息面板上粘贴临时标签。

设备互联需厘清线序。直通网线用于连接不同类设备，如电脑与交换机、路由器与交换机；交叉网线则用于连接同类设备，如交换机与交换机、电脑与电脑（现代设备大多支持自动翻转，此需求已减少）。在连接路由器、交换机、光猫等设备时，确保网线插接紧密，听到清脆的“咔哒”声。施工人员应佩戴防静电手环，特别是在接触精密网络设备时，以防止静电放电造成损坏。

四、标识与归档：为未来运维铺设捷径

一个易于维护的网络系统，离不开清晰完善的标识与归档。这相当于为复杂的线缆网络建立了详细的“户籍档案”，能极大提升故障定位和日常管理的效率。

每一根网线在两端都必须粘贴永久性标签。标签内容应包含唯一编号、本端位置、对端位置等信息，格式统一，字迹清晰耐磨损。例如，“NW-001 | 机房配线架A-01 | 市场部工位3-面板A”。标签应粘贴在距离接头2-3厘米处，既醒目又不影响插拔。

在机柜内，应对配线架、交换机端口、跳线等进行系统性的标识。可以借助不同颜色的跳线区分业务网络、设备管理网络等不同VLAN。整齐划一的标签系统，能让任何一位维护人员（即使是新员工）在打开机柜后，都能迅速理清脉络，而不是面对一团“五彩斑斓的黑”。

最终，必须根据实际的布线成果，更新并完善最初的规划图纸，形成最终的“网络综合布线竣工图”和“网络拓扑图”。这些文档应妥善归档，并随着网络结构的变更而同步更新。它们是网络系统的“活地图”，其价值在日后的扩展、调整和故障排除中将无可估量。

五、严格测试：上线前的终极质量关卡

布线施工完成后，绝不能想当然地认为“接上就能用”。全面的测试验收是确保投资物有所值、避免带病上线的最后一道，也是最重要的一道防火墙。

测试应分层次进行。首先是连通性测试，使用简易测线仪检查每一条链路的8芯是否全部导通，线序是否正确。这是最基础的测试，能排除断路、短路、错接等硬性故障。

其次是性能认证测试。对于企业网络，必须使用专业的网络认证测试仪（如Fluke DSX系列）进行。测试仪会模拟高速数据流量，精确测量链路的插入损耗、近端串扰、回波损耗、长度等关键参数，并生成详细的测试报告，判断其是否符合TIA/EIA-568-C.2等六类/超六类标准。只有通过了性能认证，才能确保这条链路在实际应用中能够稳定支持千兆乃至更高速率的传输。

最后是端到端应用测试。在实际的网络环境中，将终端设备接入新建的信息点，进行大文件传输、高清视频会议、网络延迟（Ping）等实际业务模拟测试，验证用户体验是否达到预期。检查所有预埋的备用线路是否通畅。只有全部测试通过，整个布线工程才算圆满收官。

六、安全与维护：构建长效健康的网络生态

安装完成并非终点，而是网络生命周期的开始。建立日常的安全维护意识与制度，才能让这套系统长久稳定地服务于企业。

环境安全是基础。确保网络设备间通风、散热良好，温湿度适宜。定期检查线缆是否有被鼠咬、挤压、老化的风险。强电与弱电线路必须始终保持安全距离，防止因电力线缆漏电或故障而危及整个网络系统。

建立简单的日常巡检与变更记录制度。任何设备的增减、线缆的跳接变更，都应及时记录在案并更新拓扑图。这能有效避免因误操作或“黑箱”变更导致的网络混乱。

制定应急预案。明确关键网络设备（如核心交换机、路由器）故障时的备用方案或更换流程。对于重要的服务器或链路，可考虑采用冗余设计。定期对网络配置进行备份，以便在出现问题时能快速恢复。

总结而言，企业网线安装是一项融合了规划、材料、工艺、管理与测试的系统工程。它远非简单的连接，而是为企业构建一个高效、可靠、面向未来的数字基座。从一张深思熟虑的蓝图开始，精选每一米线材，规范每一次端接，完善每一处标识，严格每一项测试，最终才能编织成一张无形却强大的信息高速公路网。这套由“企业网线安装教程”所揭示的严谨流程，正是确保企业宽带投资不贬值、业务运转不停滞的终极秘诀。忽略它，你可能永远不知道，拖慢企业效率的，或许正是脚下那几根不起眼的线。
