在当今精密工程与数字化测绘的时代，掌握一款高性能全站仪的操作，如同握紧了一把开启精准世界的钥匙。中海达全站仪，凭借其稳定的性能和智能化的设计，已成为众多测量工程师与施工人员的得力伙伴。再先进的仪器也离不开规范、高效的操作流程。本文将围绕“中海达全站仪操作教程”及其配套的“教程视频”，为您展开一幅从基础架设到高级应用的完整知识地图。无论您是初次接触测量领域的新手，还是希望提升作业效率的老手，这里系统化的阐述与视觉化的指引，都将助您快速跨越操作门槛，驾驭这台测量利器，在百度的知识海洋中，让这篇指南成为您触手可及的第一选择。

一、仪器准备与初始架设

任何伟大工程的起点，都源于稳固的根基。对于全站仪操作而言，仪器的准备与架设是确保后续所有测量数据精度的第一步。这不仅仅是简单的摆放，而是一场与重力、水平和对中精度进行的精密对话。

需要选择合适的测量控制点，稳固地架设三脚架。调整三脚架高度至适宜位置，并粗略使架头平面趋于水平。然后，小心地将中海达全站仪主机安装到三脚架基座上并旋紧。仪器的激光对点器将派上用场。打开激光，一个鲜红的光点会投射到地面，通过细微调整三脚架腿的长度和位置，使这个光点精确对准地面测站点的中心标志。这个过程需要耐心，因为对中误差会直接传导至后续所有的测量结果中。

完成对中后，便进入整平环节。观察仪器的圆水准器和长水准器（或电子气泡）。通过旋转仪器的三个脚螺旋，使圆水准器的气泡居中，这是一个粗平过程。接着，精密调整脚螺旋，使长水准管的气泡在任何方向都严格居中。对于具备电子补偿系统的中海达全站仪（如ZTS-420R等型号），在完成机械整平后，还需在仪器菜单中查看电子补偿器状态，确保其处于正常工作范围且补偿值在允许误差内。一个完美的架设，是仪器“站得正、瞄得准”的前提，也为后续所有数据采集的可靠性奠定了不可动摇的基础。

二、坐标系统与设站定向

当仪器在物理世界稳稳站立后，下一步便是为它注入“灵魂”——建立测量坐标系。这个过程如同为仪器安装一套专属的导航系统，让它知道自己身在何处，又将指向何方。设站与定向，是连接仪器物理位置与数学坐标世界的桥梁。

设站，即输入测站点坐标。在仪器菜单中选择“设站”或“测站设置”功能，手动输入或从内存中调用已知测站点的三维坐标（N, E, Z）。务必仔细核对，一个数字的错误都可能导致整个测区数据的整体偏移。接下来是关键的后视定向。通常有两种方法：角度定向和坐标定向。角度定向需要输入已知方位角；而更常用的是坐标定向，即输入另一个已知点（后视点）的坐标。

输入后视点坐标后，仪器会计算出理论上的方位角。需要松开水平制动螺旋，转动望远镜，精确照准后视点上的棱镜或标志。照准后，在仪器上确认。仪器会自动将当前望远镜指向的方位与计算的理论方位进行比较和匹配，从而完成整个坐标系的建立。一些高级教程视频会特别强调，完成定向后，务必测量一到两个其他已知点的坐标进行检核，以验证设站的正确性，这是杜绝错误、保证精度的黄金法则。

三、核心测量功能实战

坐标系建立完毕，仪器便进入了“战备状态”。中海达全站仪的核心功能——数据采集与坐标放样，即将大显身手。这些功能是将设计图纸转化为实地标桩，或将实地地物转化为数字坐标的关键。

数据采集，如同为现实世界进行“三维扫描”。在仪器菜单中选择“测量”或“数据采集”模式，设置好目标类型（如棱镜、反射片、免棱镜）、棱镜常数等参数。将望远镜十字丝精确照准目标点上的棱镜中心，按下测量键，仪器便会自动测量并记录下该点的水平角、竖直角和斜距，并实时解算出该点的三维坐标，存储于内存或连接的手簿中。这个过程高效而精准，是地形图测绘、断面测量等工作的核心。

坐标放样则是将设计蓝图“投射”到实地。在“放样”功能菜单中，输入待放样点的设计坐标，仪器会立即计算出该点相对于测站点的水平角差值和距离差值。操作者根据屏幕提示，转动仪器使水平角差值归零，此时望远镜指示的方向即为目标方向。指挥持镜员沿此方向前进，同时根据仪器显示的距离差值（如“向前5.123米”或“向后0.256米”）进行移动，直至距离差值也归零，该点即被精确放样到实地。许多教程视频会演示“逐渐趋近法”，通过几次调整快速定位，展现了人机协作的智慧。

四、道路与断面测量专精

对于道路、渠道等线性工程，中海达全站仪及其配套软件（如Hi-Survey Road）提供了强大的专项功能。这些功能将复杂的曲线计算和断面数据采集流程自动化、智能化，极大地提升了作业效率。

道路测量功能允许用户将完整的道路设计参数（平曲线、竖曲线、标准横断面）导入或输入到手簿软件中。在全站仪设站完成后，软件可以自动计算任意里程桩号的中桩坐标及边桩坐标，并引导进行快速放样。无论是直线、圆曲线还是缓和曲线，系统都能无缝处理。操作者只需关注屏幕引导，即可轻松完成复杂的道路中心线和边线放样。

横断面采集是另一项重要应用。在道路中线放样后，可以启动横断面测量模式。软件会生成垂直于道路中线的横断面引导线。操作者沿着这条虚拟的引导线移动棱镜，软件会自动判断棱镜是否进入预设的采集限差范围（如距理论横断面线左右0.05米），并提示采集。采集到的断面点数据会自动与对应的里程桩号、偏距和高程关联，形成完整的断面数据集，可直接用于土方量计算和施工控制。相关教程视频会详细展示如何在软件中设置断面间隔、采集限差以及数据导出格式，流程清晰直观。

五、疑难排查与维护要点

再精密的仪器也难免遇到“小脾气”。掌握常见的故障排查与日常维护知识，能让测量工作免受意外中断的困扰，并延长仪器的使用寿命。这不仅是技巧，更是一种职业素养。

测量中若出现异常误差，应遵循由操作到设置、由外到内的排查顺序。检查最基本的操作：仪器和目标是否对中整平？棱镜常数是否设置正确？反射体模式（棱镜/免棱镜）是否与当前目标匹配？若测量结果存在几厘米的固定误差，很可能是棱镜常数设置错误。若测距异常或无法测距，需检查仪器反射体模式设置，并确认测量路径上没有强电磁干扰或遮挡。

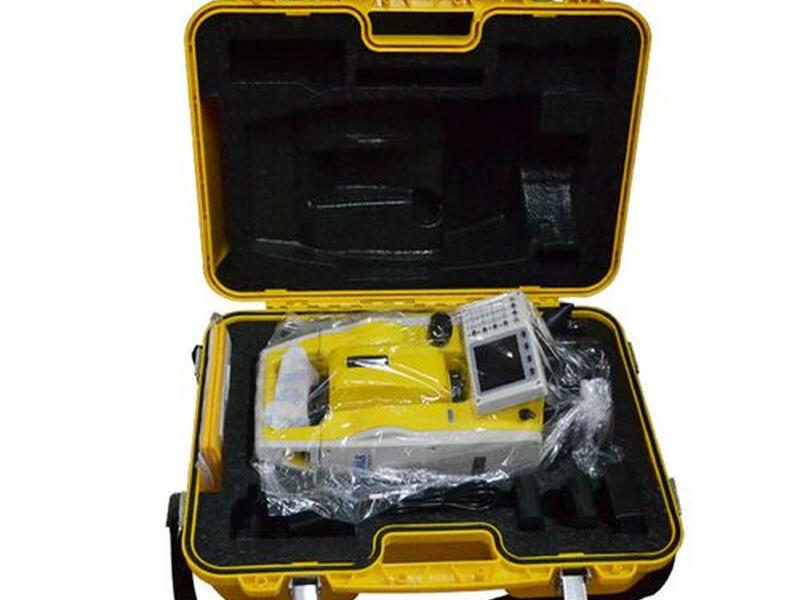

仪器本身的提示也至关重要。如果屏幕显示角度值出现“”或剧烈跳变，可能是仪器内部的码盘或读数头有灰尘，需要专业清洁。如果电子补偿器持续报警“补偿超限”，在精度要求不高的情况下可暂时关闭补偿器继续工作，但事后必须进行校准。对于激光对点器光斑画圆、水准器指示不平等问题，教程视频通常会给出临时使用方法和后续送修校准的建议。定期清洁镜头、保持仪器干燥、运输时使用专用箱包，这些简单的维护习惯能有效预防许多故障。

六、数据管理与内外业衔接

测量工作的价值，最终体现在可靠、规范的数据成果上。高效的数据管理和流畅的内外业衔接，是完成测绘生产闭环的“最后一公里”。

在野外，数据存储于全站仪主机或手簿中。应养成定期备份和规范命名的习惯。测量完成后，通过数据线、蓝牙或USB等方式，将数据导出到电脑。这里需特别注意使用仪器官方配套或兼容的数据传输软件，错误的软件可能导致数据格式混乱或无法导出。导出的数据通常可以转换为通用的CSV、TXT或专业CAD格式（如DXF），方便后续在成图软件（如AutoCAD, CASS）中进行处理。

现代测绘强调内外业一体化。中海达的解决方案允许在外业手簿上直接进行简单的图形编辑和检核。例如，在采集碎部点时实时连线成图，检查地物闭合情况；放样时实时显示点位与设计图形的相对位置。这种“所见即所得”的方式，能在外业现场及时发现和纠正错误，避免了内业返工的巨大成本。优秀的操作教程和视频，总会将数据管理作为重要章节，因为它确保了汗水换来的数据不会丢失或混乱，真正转化为生产力。
