在测绘与工程领域，精准获取每一个未知点的坐标，并将其无缝转化为设计图纸上的精确图元，是连接现实世界与数字蓝图的关键桥梁。中海达RTK，作为高精度定位的利器，正扮演着这一桥梁的核心角色。本文将深入探讨如何使用中海达RTK高效测量未知点坐标，并揭秘将这些宝贵坐标数据流畅导入CAD软件的核心秘籍，助您打通从野外作业到室内设计的全链路，极大提升工作效率。

一、 出征前哨：项目创建与系统奠基

任何一次精准的测量远征，都始于一个稳固的“大本营”。使用中海达RTK进行测量前，首要任务是在手簿软件（如Hi-Survey）中新建项目。这不仅仅是输入一个项目名称，更是为整个测量工程确立坐标“法则”的关键步骤。您需要根据测区的实际情况，审慎选择或自定义坐标系统。如果测区使用的是地方独立坐标系或北京54、西安80等系统，而非通用的WGS-84或国家2000坐标系，就必须进行坐标转换参数的设置。

参数计算如同为RTK设备配备一把精准的“翻译尺”。通常，可以通过布尔莎七参数或平面四参数配合高程拟合的方法来实现。这个过程需要借助测区内已知控制点的两套坐标（例如WGS-84坐标和地方坐标系坐标），利用专业软件或RTK手簿内置功能进行解算。参数设置的准确性直接决定了后续所有测量成果的可靠性，是确保数据从卫星信号到工程坐标完美转换的基石，为未知点坐标的精准捕获铺平道路。

二、 精准捕获：未知点坐标测量实战

当坐标系统奠基完成后，便可进入激动人心的数据采集阶段。将中海达RTK移动站对中杆精确立于待测的未知点上，等待手簿屏幕显示“固定解”状态，这标志着设备已获得厘米级甚至毫米级的高精度定位。进入碎部测量或图根测量界面，准备记录这个点的空间身份。

点击采集按钮，一个点的三维信息便被瞬间锁定。您需要为这个点赋予唯一的“身份ID”——点名，并准确输入仪器高及其量测方式。确认无误后保存，该点的经度、纬度、高程信息，或经过转换后的平面坐标X、Y、Z值，便永久记录在了手簿项目中。重复这一过程，无论是地形地貌的散点，还是工程放样的关键点位，都能被快速、批量地转化为数字坐标。现代中海达RTK设备凭借其强大的卫星接收能力和抗干扰技术，即使在树木遮挡或城市楼宇间，也能保持稳定的固定解，确保每一个未知点坐标的捕获都精准无误。

三、 数据炼金：从手簿到电脑的格式转换

测量任务结束后，手簿中存储的坐标数据需要被“请”到电脑上进行后续处理。这一步是连接野外测量与室内成图的关键枢纽。通常，需要通过手簿的数据导出功能，将坐标数据以特定的格式导出。常见的格式包括纯文本（.txt）、CSV（.csv）或Excel（.xls/.xlsx）。

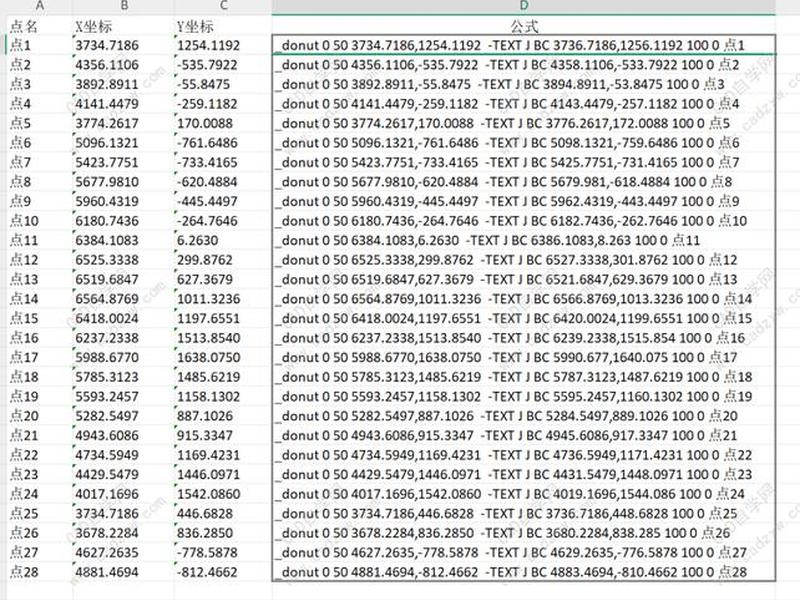

一个高效且对CAD友好的导出格式是将点号、东坐标（E或X）、北坐标（N或Y）、高程（Z）分列存储。更进一步的技巧是，可以在Excel中利用公式（如=`C2&","&B2`，假设B列为X，C列为Y）快速生成“Y,X”格式的坐标对，这种格式正是CAD中多段线（PLINE）命令直接识别并可批量绘图的“魔法咒语”。妥善的数据导出与初步整理，能为后续CAD导入节省大量时间，避免因格式混乱导致的反复操作。

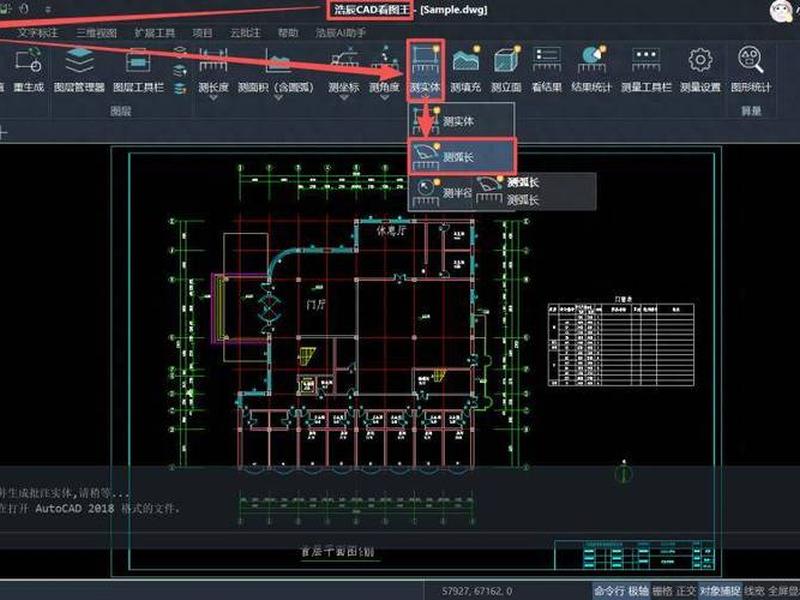

四、 CAD融合：坐标数据导入与自动成图

将整理好的坐标数据导入CAD，是实现测量数据价值飞跃的一步。对于简单的点位展示，可以使用CAD的“点”命令，并通过脚本或复制粘贴坐标对的方式批量生成。而对于需要连点成线，绘制边界、道路或等高线的情况，“多段线”（PLINE）命令则更为高效。

具体操作时，在CAD命令行输入PLINE并回车，然后将之前在Excel中准备好的“Y,X”格式坐标序列一次性粘贴到命令行，CAD便会自动依序连接各点，形成图形。对于更大量、更复杂的数据，或需要将坐标与特定属性（如点名称、编码）一同导入并生成符号、注记时，借助专业的CAD插件或LISP程序将是更明智的选择。这些工具可以读取Excel或文本文件，根据预设规则，在对应坐标位置自动绘制指定的图块、圆圈并标注文字，将成千上万的散点数据在瞬间转化为一幅规整的数字化图样，真正实现“一键成图”。

五、 高阶应用：CAD图纸反哺RTK放样

测量与设计的互动是双向的。不仅可以将RTK测量的坐标导入CAD成图，也能将设计好的CAD图纸（DWG/DXF格式）导入中海达RTK手簿，用于现场放样。在手簿软件的“CAD放样”功能中，通过导入文件按钮选择设计图纸，图纸中的线条、点位便会显示在手簿地图背景上。

作业员可以轻松地在现场根据实时定位，导航至设计图纸上的任意目标点进行放样施工。这一过程极大地避免了传统放样中依赖纸质图纸、人工计算和寻找的繁琐与误差。无论是道路中线、管线走向，还是建筑轮廓，都能实现“所见即所测，所测即所建”的精准闭环。值得注意的是，导入前需确保CAD图纸的坐标系与RTK项目坐标系一致，否则会导致位置偏差。手簿软件通常提供图层管理功能，可以灵活控制图纸中不同要素的显示与隐藏，使放样界面更加清晰高效。

六、 避坑指南：常见问题与优化技巧

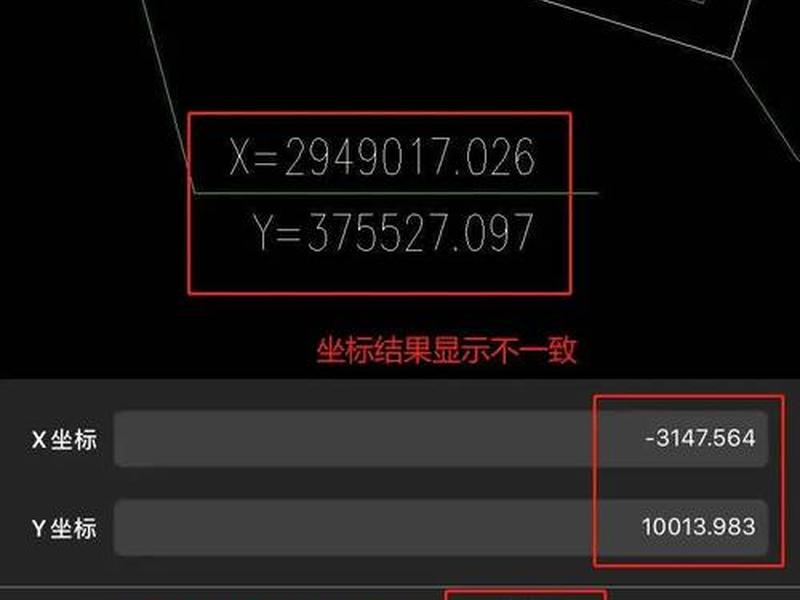

在从测量到成图的全流程中，难免会遇到一些“拦路虎”。最常见的问题是坐标系统不一致导致的图形错乱。务必反复核查RTK项目坐标系、CAD图纸坐标系以及数据导出导入环节的设定是否统一。另一个常见困扰是数据导入CAD后看不到图形，这可能是因为图形位置偏离原点太远，尝试使用“缩放至范围”（ZOOM E）命令，或检查是否有图层被关闭、冻结。

为提升效率，可以建立标准化的数据处理模板和工作流程。例如，固定Excel数据表格的格式，编写简单的CAD脚本或使用批处理插件。对于团队协作，统一所有成员的项目创建、参数设置和数据导出规范至关重要。充分利用中海达RTK手簿软件的在线地图、数据共享等功能，也能在前期踏勘和后期校验中发挥巨大作用。记住，细心检查每一个环节的参数设置，是保证最终成果质量最经济、最有效的方法。

赋能精准，智绘未来

从架设基准站、采集未知点坐标，到将数据巧妙导入CAD生成数字底图，再到利用设计图进行精准放样，中海达RTK与CAD的协同，构建了一个从物理世界到数字世界再反哺物理世界的完美循环。这个过程不仅极大地提升了测绘与工程作业的效率和精度，更深刻改变了传统的工作模式。掌握中海达RTK测量与CAD数据融合的全套技能，意味着您掌握了将大地上的点滴痕迹转化为屏幕上精确线条，再将屏幕上的宏伟蓝图落地为现实中壮丽工程的钥匙。随着技术的不断演进，这一流程将更加智能化、自动化，持续为测绘地理信息与工程建设领域注入强大动力。
