在现代测绘与工程实践中，高效、精准的数据流转是提升作业效率的核心命脉。当外业人员手握中海达GPS接收机，采集到海量的空间坐标点后，如何将这些宝贵的“数字足迹”无缝导入电脑，并进一步转化为直观、可用的CAD图纸，是横亘在许多从业者面前的一道技术鸿沟。本文将深入剖析中海达GPS图纸导入与数据直接导出成图的全流程，为您揭开从野外数据到室内成图的神秘面纱，提供一套清晰、可操作的实战方案。

数据导入前的核心准备：软硬件桥梁的搭建

成功的数据导入始于周密的前期准备。这不仅是简单的连接操作，更是确保数据完整性与准确性的基石。首要步骤是建立GPS设备与计算机之间的物理连接。通常，通过数据线或蓝牙将中海达GPS手簿或接收机与电脑相连，并确保设备驱动程序正常安装，让系统能够正确识别设备。打开设备存储目录，找到测量数据文件，它们通常以特定的项目名或日期命名，静静躺在文件夹中，等待被唤醒。

紧接着，软件环境的准备至关重要。中海达官方提供的专业数据处理软件，如海洋测深或相应的数据管理套件，是完成导入任务的关键工具。确保电脑上已安装正确版本的软件，这是打开数据宝库的“唯一钥匙”。在启动软件后，熟悉其操作界面，找到“文件”或“数据”菜单下的导入功能入口，为下一步操作铺平道路。

一个常被忽视却至关重要的环节是数据备份。在点击导入按钮前，强烈建议将设备中的原始数据复制一份到电脑的其他位置。这相当于为珍贵的野外劳动成果上了一道保险，避免因操作失误或软件异常导致数据丢失。当一切准备就绪，设备连接稳定，软件运行正常，数据备份完成，导入之旅才真正具备了启航的条件。

执行图纸导入与坐标校准：破解偏移魔咒的关键

点击导入按钮，选择正确的数据文件格式，数据便开始如溪流般汇入软件。许多用户在此刻会遇到一个“幽灵”般的难题：导入的CAD图纸上的点，在实际地图或现场位置上发生了整体偏移，误差可能达数十甚至上百米。这并非设备故障或信号问题，其根源往往在于图纸坐标系与GPS设备使用的真实世界坐标系未对齐。

解决这一问题的核心在于“地理配准”。想象一下，给一张没有经纬度信息的普通CAD图纸赋予真实的地理坐标锚点。这个过程需要通过软件中的“图纸校正”或“坐标转换”功能来完成。通常的做法是，在图纸上和实际地面上，分别找到至少三个已知精确坐标的控制点，例如工程角桩、道路交叉点或永久性地物点。将这些控制点的理论坐标与实际GPS测量坐标输入软件，执行校正计算。

完成配准后，软件会建立一个精确的转换关系。此后，图纸上的任意一点，都将自动匹配到现实世界中的正确经纬度位置。这个步骤彻底消除了数据与图纸之间的“次元壁”，使得后续的所有放样、量测和设计工作都建立在统一、准确的空间基准之上。跳过这一步，所有努力都可能建立在流沙之上。

从原始数据到标准格式：生成CAD图的预处理

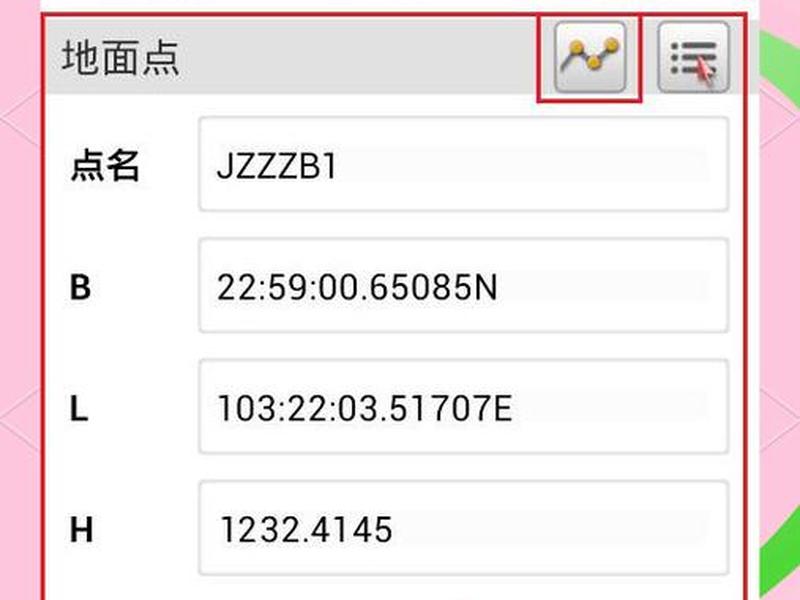

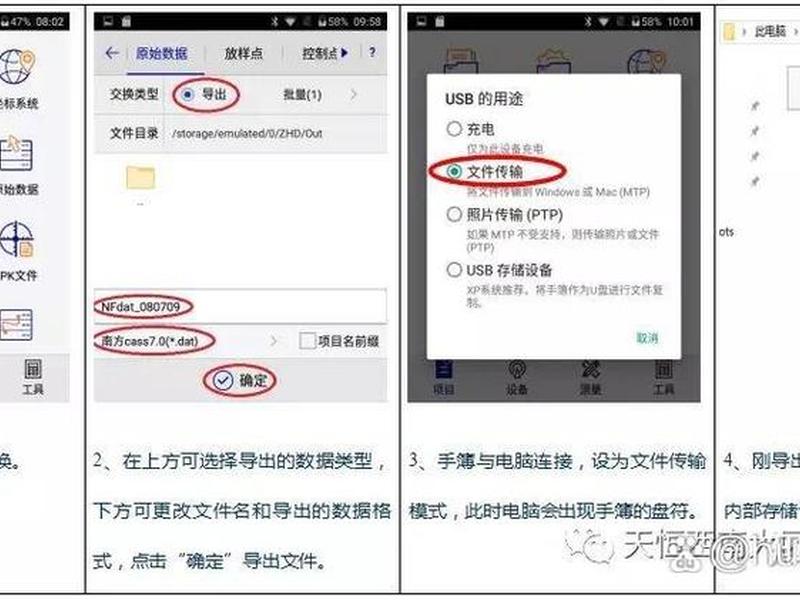

数据成功导入并完成坐标校准后，便进入了生成CAD图的核心预处理阶段。GPS设备采集的原始数据通常是专有格式，需要被“翻译”成CAD软件能识别的语言。在数据处理软件中，找到“数据导出”或“成果输出”功能。关键的一步是正确设置导出参数：务必勾选或填写“点名”、“东坐标（Y）”、“北坐标（X）”、“高程（H）”这些核心属性。这些信息是构建空间图形的基石。

导出时，选择合适的中间格式至关重要。最通用且可靠的选择是生成逗号分隔值文件（CSV）或文本文件（TXT）。这种格式简单、通用，几乎能被所有后续处理软件读取。在保存文件时，建议使用清晰的项目名称和日期进行命名，方便后续管理。完成导出后，一个包含着所有点位空间信息的文本文件便诞生了，它是一座连接GPS数据与CAD世界的桥梁。

接下来，需要对导出的文本文件进行“精加工”。用Excel等表格软件打开CSV文件，检查数据列的顺序和内容是否正确。通常需要的顺序是：点号、Y坐标、X坐标、高程。确认无误后，将文件另存为纯文本格式，并将其文件后缀名更改为“.dat”。这个.dat文件便是南方CASS等专业成图软件直接识别和展点的标准数据格式。至此，数据已脱胎换骨，准备好在CAD环境中绽放光彩。

在CAD中展点与初步成图：赋予数据生命

打开专业的测绘成图软件，如AutoCAD配合南方CASS，迎接数据的“重生”。在CASS菜单中，寻找到“绘图处理”下的“展野外测点”或类似功能。点击后，选择之前生成的“.dat”文件。瞬间，软件命令行窗口滚动，屏幕上如繁星般依次呈现出所有测量点的位置及其点号与高程注记。这一刻，抽象的数字坐标首次转化为可视化的图形元素。

展点完成后，一幅由离散点构成的点阵图便呈现眼前。这是生成图纸的原始素材。根据测绘目的的不同，后续操作分道扬镳。若是地形测量，接下来需要依据点云，使用“等高线绘制”功能生成反映地形起伏的等高线；若是工程放样或地籍测量，则需要依据点号，连接特征点，绘制出道路边线、房屋轮廓、地块边界等地物要素。软件提供了丰富的绘图工具，可以高效地将离散点连接成有意义的线段和多边形。

在这个过程中，图层管理、线型设置、注记调整等CAD常规操作同样重要。合理的图层划分能使图纸清晰易读；正确的地物符号和线型能使成果符合行业规范。初步图形绘制完成后，务必进行仔细的检核，对照野外草图或记忆，检查是否有错连、漏连的点位。这是将数据转化为可靠成果的最后一道质量关卡。

成果优化与输出：交付专业图纸

初步成图后，工作并未结束，还需要对图纸进行美化与标准化处理，使其达到交付标准。检查图形元素的完整性，添加必要的图框、标题栏、指北针和图例。图框内应包含项目名称、坐标系、高程系、测量单位、日期、绘图员等关键信息。这些元素不仅使图纸看起来更专业，更是其法律效力和工程依据的体现。

接下来进行细致的修饰与清理。删除绘图过程中产生的辅助线或错误试画线；调整文字注记的大小和位置，确保其不压盖重要地物且清晰可辨；统一同类地物的线宽和颜色。利用CAD的打印样式管理器，设置好不同颜色的图元在打印输出时的线宽，确保打印出的纸质图纸或输出的PDF文件层次分明，重点突出。

将成果保存为通用的DWG格式，并可同时输出一份PDF版本用于分发和预览。一套从原始GPS数据到标准CAD工程图的完整流程就此闭环。这张图纸，承载着野外风雨中的每一个测量瞬间，将从接收机闪烁的信号灯开始的故事，最终定格为指导施工、记录现状、规划未来的权威蓝图。它不仅是一张图，更是连接虚拟坐标与真实世界的契约。

高效工作流的习惯与技巧

掌握流程是基础，而优化习惯则能带来质的飞跃。建立规范的文件命名与目录管理体系至关重要。为每一个项目建立独立文件夹，内部再细分“原始数据”、“处理过程”、“成果图纸”等子目录。这能极大避免文件混乱，提升长期项目的管理效率。

善于利用软件中的批量处理与模板功能。例如，可以将设置好的图层、文字样式、标注样式保存为绘图模板，新项目开始时直接调用，省去重复设置。对于定期进行的同类测量任务，甚至可以录制简单的脚本或使用软件的命令行功能，将一系列操作自动化，从而将精力集中于更需要人工判断的环节。

持续学习与更新知识库同样重要。测绘软件和GPS设备固件会不断升级，带来更高效的工具或更精准的算法。关注官方更新日志，参与用户社区讨论，能将一些隐藏的高效技巧收入囊中。例如，部分新型号的中海达设备支持与专业APP深度联动，可实现数据采集、无线传输、云端处理与移动端查看的近乎实时联动，这代表了未来外业内业一体化的趋势。拥抱这些变化，能让你的工作效率始终走在时代前沿。
