当精密的测量任务遇上复杂的地形，如何确保厘米级的定位精度稳定可靠？答案的核心，往往在于一套正确配置的RTK系统。在众多测量仪器中，三鼎RTK以其卓越的性能和广泛的适应性，成为众多工程师的得力助手。其性能的充分发挥，高度依赖于基站与电台的正确设置。本文将深入剖析三鼎RTK基站与电台设置的每一个关键环节，揭开高效、稳定作业背后的秘密，助您手中的设备发挥出百分之百的潜能。

一、 站址选择与基准站架设

一个成功的测量作业，始于一个完美的起点。基准站的架设位置，直接决定了整个RTK系统的信号覆盖范围与数据质量。理想的位置应视野开阔，周围无高大建筑物或茂密树木遮挡，确保GPS卫星信号接收无阻。应远离高压电线、无线电发射塔等强电磁干扰源，为电台信号的纯净传播扫清障碍。

在物理架设环节，细节决定成败。将三脚架稳固安置于选定的点位，安装基座并对中整平。若架设在未知点，大致整平即可。随后，将三鼎RTK主机通过连接器安置于基座之上。电台的架设同样关键，需将发射天线用连接器安置在另一独立脚架上，以获得最佳的信号发射角度。将电台主机悬挂于脚架一侧，使用专用电缆连接主机、电台与蓄电池。切记遵循“红正黑负”的电源连接原则，并确保所有接口的“红点对红点”精准对接，这是保障设备安全与通信稳定的第一道防线。

完成物理连接后，便进入核心设置阶段。在主机面板上，通过功能键与开关机键的组合操作，将工作模式切换至“基准站”模式。观察主机面板指示灯，确认已进入正确的电台工作模式组合状态。这一系列动作，如同为整个测量网络点燃了引擎，静待启动。

二、 电台参数配置与启动

电台是连接基准站与移动站的数据生命线，其参数配置如同为这条生命线设定精确的航道。启动基准站主机，待其完成卫星搜索与初始化，数据指示灯开始规律闪烁后，便可打开电台电源。轻按电台上的“ON/OFF”按钮，一个关键的细节是观察电台的TX指示灯是否进入“一秒一闪”的稳定发射状态，这是差分信号正常播发的视觉确认。

在参数配置层面，深度优化至关重要。通过手簿上的工程之星软件，进入电台设置菜单。确保数据链模式选择为“内置电台”或“外挂电台”（根据实际硬件配置）。关键的“通道号”必须与移动站设置完全一致，这是双方建立通信的密码。差分数据格式通常推荐选择兼容性强的RTCM 3.2或CMR格式。

对于追求极致性能的用户，还可以调整发射功率与波特率。在开阔地区，适当降低功率可节省电量；在复杂或远距离作业环境下，则需调高功率以保证信号强度。空中波特率一般可选择9600或19200，需根据环境干扰情况和传输距离进行权衡。一个被许多人忽视的要点是发射间隔，通常设置为1秒，这能在数据实时性和电台功耗之间取得良好平衡。精细化的参数配置，是应对各种野外挑战、确保链路稳定的不二法门。

三、 移动站连接与模式设置

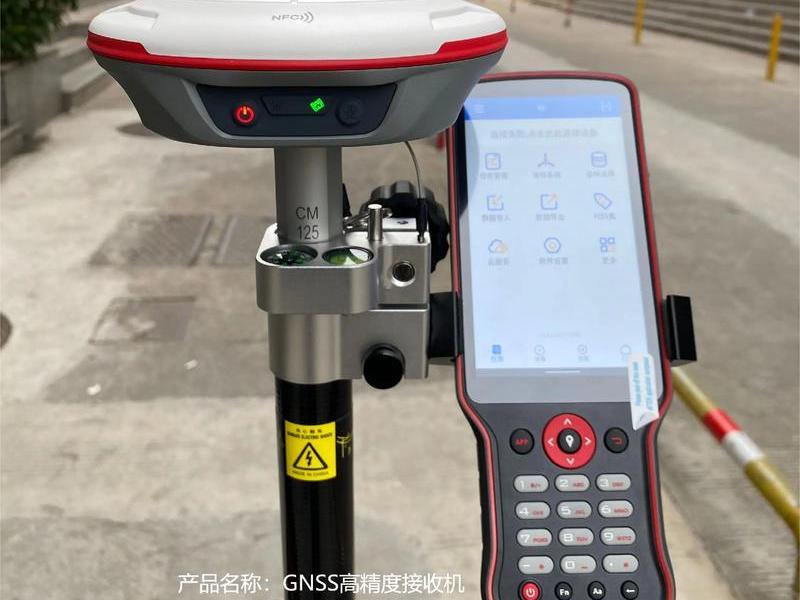

当基准站的信号划破长空，移动站便踏上了接收与解算的征程。移动站的准备工作同样需要一丝不苟。将对中杆安置稳固，将移动站主机安装于杆顶，并接好接收天线。手簿通过托架夹在对中杆便于操作的位置。

开机后，首要任务是将主机工作模式设置为“移动站”。通过主机面板的按键组合，切换至对应的指示灯状态。随后，打开手簿电源，启动工程之星软件。软件与主机的连接通常通过蓝牙自动完成，若未连通，需手动进入设置菜单，选择正确的COM端口（常见为COM7）进行连接。

连接成功后，在手簿软件中进行移动站的关键设置。进入“移动站设置”，将差分数据格式修改为与基准站一致的格式。接着，进入“电台设置”，将通道号切换至与基准站电台完全相同的频道。观察移动站主机的指示灯，若数据接收灯开始有规律地闪烁，表明已成功接收到基准站发射的差分信号。手簿界面上的解算状态会经历从“单点定位”到“浮动”，最终达到“固定解”的神奇跃迁，这意味着厘米级实时定位已经准备就绪。

四、 工程创建与坐标转换

获得固定解只是开始，让测量数据落地到实际工程坐标系才是最终目的。在工程之星软件主界面，点击“工程”->“新建工程”，为当天的作业创建一个独立的工程文件，建议以日期命名以便管理。新建工程时，需要选择或输入正确的参考椭球体（如Beijing54, Xi‘an80, 或CGCS2000）以及当地的中央子午线经度。中央子午线的准确输入，是保证投影变形最小的关键。

对于绝大多数工程测量，需要将接收到的WGS-84坐标转换到本地施工坐标系，这个过程通常通过“求转换参数”来实现。最常用的方法是“四参数”法。操作时，将移动站对中整平在第一个已知控制点上，在固定解状态下按“A”键采集该点的WGS-84坐标，并输入该点的已知当地坐标与天线高。用同样的方法采集第二个或更多已知控制点的数据。

采集完成后，进入“输入”->“求转换参数”功能，点击“增加”，依次添加已知点的当地坐标与其对应的刚采集的WGS-84坐标。软件会自动计算出一组转换参数（包括平移、旋转和尺度因子）。计算完成后，务必点击“应用”，使参数生效。之后，在整个测区内移动站的测量成果，都将自动转换为准确的当地坐标系成果。这个过程如同为测量数据赋予了本土化的灵魂。

五、 高级设置与故障排查

要成为三鼎RTK的应用高手，必须掌握一些高级设置与常见故障的排除技巧。例如，在WebUI管理界面（部分新型号支持），可以更深入地查看卫星状态、数据链质量、电池信息，并进行固件升级或远程配置。对于网络RTK模式，还需配置GPRS/NTRIP账户等信息。

作业中常会遇到无法达到固定解的情况。此时应首先检查基准站TX灯是否正常闪烁，确认信号正常发射。然后检查移动站与基准站的电台通道、协议是否完全一致。还需确认移动站是否收到了足够的卫星信号（通常需要5颗以上且PDOP值较小）。如果是在树木或建筑旁，尝试移动位置以获得更开阔的天空视野。

电台通讯距离突然变短，可能是电量不足、天线连接松动或周围存在同频干扰。可尝试更换电池、检查天线接口，或切换到一个未被占用的电台频道。手簿与主机连接失败，则需检查蓝牙是否已正确配对，或尝试重启手簿蓝牙功能与主机。掌握这些排查技巧，能让您在野外面对突发状况时从容不迫。

六、 设备互联与协同作业

在现代测量项目中，不同品牌RTK设备协同作业日益常见。三鼎RTK在设计上充分考虑了兼容性。其内置电台模块支持自定义频率与协议，能够与市场上许多主流品牌的RTK设备实现互联互通。例如，通过工程之星软件进入电台的详细频率设置，可以将三鼎电台的频道频率设置为与其他品牌设备（如华测、南方等）常用频道一致的频率，并将协议调整为对应的模式（如TRIM, SOUTH等）。

无论是将三鼎设备作为基准站为其他品牌移动站服务，还是将其他品牌设备作为基准站，三鼎设备作为移动站接收信号，只要确保频率、协议两大关键参数匹配，即可快速建立稳定通信，达到固定解状态。这种灵活性极大地扩展了设备的使用场景，解决了因设备品牌不同带来的协同障碍，体现了三鼎RTK作为“完备测量解决方案”的开放与实用理念。

从开阔地的精心选址到电台参数的毫米级微调，从移动站的敏捷对接到坐标系统的精准转换，三鼎RTK基站与电台的设置，是一套环环相扣、精细严谨的技术交响曲。每一个步骤的扎实完成，都是对测量成果可靠性的一份承诺。它不仅仅是按钮与接线的组合，更是理解卫星信号、无线电波与大地坐标之间对话的艺术。掌握这套流程，意味着您不仅驾驭了一台设备，更掌握了一把在广阔天地间刻画精度的钥匙。当绿灯稳定闪烁，固定解悄然浮现，那一刻，所有的精心准备都化为了值得信赖的数字，铺就了从蓝图到现实的坚实道路。
