在测绘、工程、地理信息等专业领域，一台性能卓越的RTK设备是高效与精准的基石。三鼎GPS仪器，作为国产测量装备中的佼佼者，以其稳定的性能和出色的性价比，赢得了众多测量工程师的信赖。面对复杂的部件连接、模式设置与数据处理，许多新手用户常感到无从下手。本文将为您呈现一份详尽的三鼎GPS仪器使用教程，并辅以关键步骤的图解式思维指引，旨在帮助您快速掌握从设备架设到数据获取的全套操作流程，开启精准测量的高效之门。

仪器连接与架设详解

任何成功的测量都始于稳固与正确的设备架设。这是确保数据链稳定、信号接收良好的基础步骤。

基准站的架设是RTK作业的起点。选择一个视野开阔、地势较高且无强电磁干扰的位置，稳固地展开三脚架。将基座与对点器安装于脚架顶部，随后将三鼎GPS主机通过连接头固定在基座上，并拧紧螺丝。接下来是关键的线路连接：将发射天线牢固连接到专用电台上，再使用多功能数据线进行连接。这里需要特别注意线缆端口的颜色与标识，黑色粗五针端口接入电台背面，红色细五针端口接入基准站主机，务必遵循“红点对红点”的对应原则，避免接反。将数据线的电源端口正确接入电瓶（红色为正极，黑色为负极），依次打开电台和基准站主机的电源开关。观察电台面板，确认TX（发射）指示灯开始有规律地闪烁，并记住电台所显示的通道号（通常为1-8），这标志着基准站已开始正常发射差分信号。

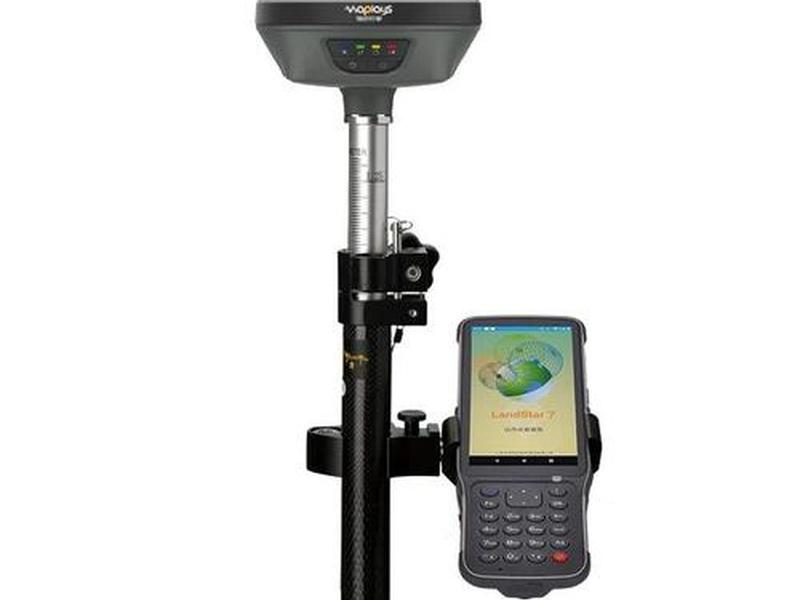

移动站的安装则相对灵活。首先组装碳纤维对中杆，将移动站主机旋入杆顶，并接好数据链天线。为了方便野外操作，可以将手簿托架安装在对中杆的合适高度，固定好手簿。打开移动站主机电源，在基准站信号正常覆盖范围内，移动站主机上的DATA指示灯会进入快闪状态，表示正在接收基准站发出的差分信号，这是设备正常工作的直观体现。

工作模式与蓝牙配置

设备通电并连接后，需要通过手簿上的专业软件进行工作模式与数据链路的配置，这是让两个独立设备“对话”的关键。

启动手簿中的“工程之星”软件。首先进行蓝牙配对：进入“配置”菜单下的“蓝牙管理器”，分别搜索并连接基准站和移动站的主机。连接成功后，进入核心设置环节。对于基准站，需要在“配置”-“主机设置”中，将“主机模式”设置为“基准站”，“数据链”设置为“外置电台”。对于移动站，则需在同样路径下，将“主机模式”设置为“移动站”，“数据链”设置为“电台”。

一个常见的故障点是基准站与移动站之间的电台通道不匹配，导致移动站无法获得“固定解”。必须确保两者的电台通道一致。在移动站的“配置”-“主机设置”-“电台设置”中，切换通道号，使其与基准站电台面板上显示的通道号完全相同。完成上述设置后，移动站通常能在短时间内获得“固定解”状态，这是进行高精度测量的前提。

工程创建与坐标系统设定

在硬件联通之后，我们需要在软件中创建一个“工程”来管理本次测量的所有数据，并定义测量的坐标框架。

在“工程之星”主界面，点击“工程”菜单选择“新建工程”。为工程起一个易于辨识的名称，例如“20250417_测区A”。点击确定后，进入至关重要的坐标系统设置界面。点击“坐标系统设置”，选择“增加”，创建一个新的参数系统。根据项目要求，选择合适的椭球系统（如北京54、西安80或国家2000坐标系），并准确输入当地的“中央子午线”经度。这一步骤是将GPS接收的WGS-84经纬度坐标，转换为我国实际工程所用平面坐标的数学基础，输入错误将直接导致所有测量成果偏离实际位置。

参数转换与点校正

这是将GPS测量成果与实际工程坐标系统统一的核心步骤，直接决定了最终成果的绝对精度。

新建工程后，在手簿显示“固定解”的状态下，进行控制点测量。携带移动站前往两个或以上已知坐标的控制点（已知点A、B）。在对中杆气泡严格居中的前提下，在手簿软件中按测量键，分别采集这些点位的原始大地坐标，并正确输入点名和天线高（杆高）。采集完成后，进入“输入”菜单下的“求转换参数”功能。点击“增加”，首先输入控制点A的已知平面坐标，然后通过“从坐标管理库选点”关联刚才采集的A点原始坐标。用同样的方法，增加控制点B的已知坐标与原始坐标的对应关系。

当所有已知点配对完成后，点击“保存”并为此参数文件命名，随后点击“应用”。软件将自动计算出一套转换参数。此后，系统测量的所有点都将自动通过这套参数转换为目标坐标系下的坐标。对于后续几天的连续作业，通常只需在每天开工前，使用一个控制点进行“单点校正”即可，这通过“输入”-“校正向导”功能完成，选择“基准站架设在未知点”，输入当前移动站所在已知点的坐标，可快速完成坐标系统的复位。

数据采集与放样操作

完成所有设置与校正后，设备便进入了高效的工作状态，可以进行地形点采集和工程放样。

进行地形测量时，只需将移动站对中杆立于待测点上，在手簿软件进入“测量”-“点测量”界面，在点位稳定且为“固定解”时，保存该点并输入点号与属性即可，数据会自动记录并存储。对于放样工作，则需提前在手簿中输入待放样点的设计坐标。进入“测量”-“点放样”功能，选择要放样的点，软件界面会实时显示当前杆位与目标点的方位、距离偏差。根据箭头和数字提示移动对中杆，直至偏差接近于零，此时杆尖下方即为需要放样的精确位置。

维护要点与故障排查

掌握基础操作后，了解一些维护与排查技巧，能有效保障野外工作的顺畅。

日常使用中，应注意设备防水防尘，尽管三鼎GPS多具备IP67防护等级，但接口处仍需保持清洁干燥。电池电量管理至关重要，外出前确保电瓶和主机电池电量充足。若遇到移动站无法获得固定解，首先检查基准站电台指示灯是否正常闪烁，其次确认移动站与基准站的电台通道是否一致，最后检查周围是否有强电磁干扰或卫星信号遮挡。若蓝牙连接失败，可尝试重启主机和手簿蓝牙功能，并在近距离内重新配对。
