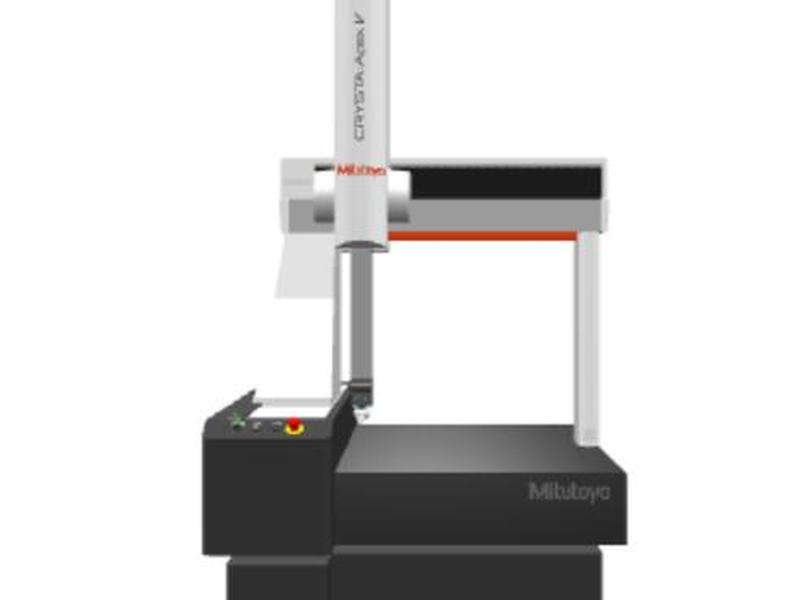

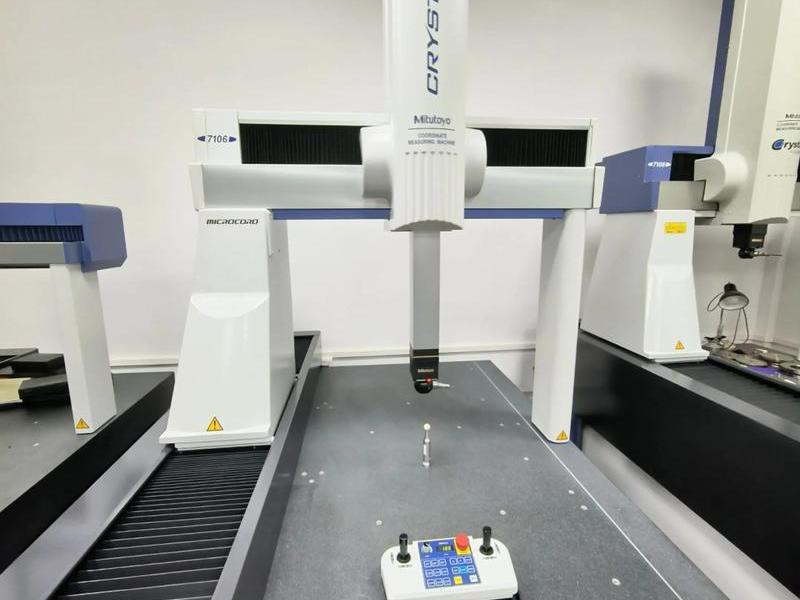

在精密制造的微观世界里,每一次测量的毫厘之差,都可能决定一个高端部件的生死。你是否曾对三坐标测量机那神秘的编程过程感到好奇?尤其是当屏幕上清晰的三维模型被导入,冰冷的机器仿佛瞬间拥有了“眼睛”和“大脑”,开始自主执行复杂的检测任务。本文将以“三丰三坐标编程视频


导入三维CAD模型,远非简单的文件打开动作,它是连接虚拟设计与物理世界的桥梁。在传统的测量编程中,工程师需要手动输入每一个特征的坐标与理论值,过程繁琐且极易出错。而导入3D模型后,编程的底层逻辑发生了颠覆性改变。软件可以直接读取模型中的几何信息、公差标注以及产品制造信息,将设计意图无缝转化为可执行的测量路径。
这意味着编程效率的指数级提升。工程师无需再对着二维图纸进行空间想象和复杂计算,系统内置的智能算法能自动识别孔、面、槽等特征,并推荐最优的测量策略。更重要的是,它确保了测量程序与设计源头的高度一致,从根源上杜绝了人为解读图纸可能产生的偏差,为质量控制奠定了不可动摇的基石。

对于航空航天、汽车制造等对精度有严苛要求的行业,这种基于模型的定义方式已成为标准流程。它不仅是技术的升级,更是质量管控理念的进化,使得“第一次就把事情做对”成为可能,极大地缩短了产品开发周期并降低了制造成本。
成功导入3D模型并非一蹴而就,充分的准备工作是避免后续一系列编程噩梦的关键。首要任务是确保模型文件的格式兼容性。常见的格式如STEP、IGES、CATIA、NX、Creo等,三丰的MCOSMOS等软件通常支持广泛,但务必在导入前确认软件版本所支持的具体格式列表,选择错误的格式会导致模型无法显示或特征丢失。
是对模型本身的“体检”。导入前,最好在CAD软件中检查模型是否存在破面、重叠面或不封闭的实体等几何错误。这些细微的瑕疵在视觉上或许难以察觉,但一旦导入测量软件,就可能导致坐标系建立失败或测量路径生成异常。一个“干净”的模型是高效编程的基础。
是明确测量基准与坐标系方向。在导入模型时,软件中虚拟空间的坐标系方向需与设计模型的世界坐标系或零件基准保持一致。如果方向不一致,必须在导入时或导入后通过软件的旋转、平移功能将模型“转正”。这一步至关重要,它直接关系到后续建立的零件坐标系是否正确,以及所有安全边界、测头路径是否位于合理空间,避免发生碰撞风险。
当准备工作就绪,真正的魔法开始于软件操作界面。以三丰MCOSMOS系统为例,通常在“文件”或“CAD”菜单下找到“导入”功能,选择对应的模型文件。导入过程中,软件可能会提示设置单位(毫米或英寸),必须与模型设计单位一致,否则所有尺寸将放大或缩小25.4倍,造成灾难性后果。
模型成功显示后,第一要务是建立零件坐标系。这是整个编程的“定海神针”。常用的方法是“3-2-1”法:首先在模型上选取一个平面,约束三个自由度;然后选取一条直线,约束两个自由度;最后选取一个点,约束最后一个自由度。软件的操作面板会引导你依次点击模型上的相应特征,整个过程直观如搭积木。
另一种常用方法是“一面两圆”法,尤其适用于有圆形特征的零件。通过一个平面确定轴向和原点高度,第一个圆确定X、Y轴原点位置,第二个圆确定平面旋转方向。无论采用哪种方法,目标都是将虚拟的CAD坐标系与现实中待测零件的实际方位精确对应起来,为后续的自动测量导航奠定无可争议的基准。
坐标系建立完成后,编程工作便进入了高效自动化的快车道。现代软件如MCOSMOS的CAT1000P模块,能够直接读取3D CAD数据并自动生成测量程序。工程师只需在模型上点选需要检测的特征——一个孔、一个曲面或一段轮廓,软件便能自动计算测头接近方向、测量点数、扫描路径,并智能避让干涉区域。
系统甚至可以利用模型中嵌入的PMI信息。PMI包含了尺寸公差、几何公差、表面粗糙度等丰富的产品制造信息。当软件识别到这些标注后,能够自动创建对应的测量特性与公差评价,真正实现“所见即所测”。这大大减少了人工输入公差带的繁琐步骤,并将设计意图完整无损地传递到检测环节。
高级的模拟功能允许你在虚拟环境中完整运行一遍测量程序。你可以清晰地看到测头如何移动、在哪里采点、是否会与夹具或零件发生碰撞。这种“数字孪生”式的预演,将潜在的风险消灭在编程阶段,确保了上机测量的安全性与一次成功率,将宝贵的设备机时用于创造价值而非调试程序。
精通基础操作后,一些高级技巧能让你如虎添翼。例如,对于复杂曲面或自由形状,可以采用“扫描”功能。通过定义扫描边界,测头能以极高的密度连续采集点云数据,与CAD模型进行比对,生成直观的彩色偏差云图,让任何超差区域无所遁形。这种“轴设计值扫描”技术,相比传统单点测量,效率可提升高达50%。
面对大型装配体或特征繁多的零件,善用“特征组”和“循环”编程功能至关重要。可以将同类特征(如一系列孔径相同的孔)编组,用一个循环程序完成测量,极大简化了程序结构。合理规划测量路径的顺序,减少测头不必要的空行程和旋转次数,能显著缩短整体测量节拍。
实践中难免遇到挑战。模型导入后特征丢失,可能是格式转换过程中的数据破损,尝试导出为中性格式如STEP AP214。建立坐标系时反复报错,检查是否在实物零件上能找到与模型所选特征完全对应的基准元素。程序模拟时发生碰撞,需重新调整安全平面或测头角度。每一个问题的解决,都是对“人机料法环”更深层次的理解。
“三丰三坐标编程怎么导入3D”这类视频,是初学者登堂入室的最佳向导。优秀的教学视频不仅展示操作步骤,更会解释每一步背后的原理。观看时,应重点关注操作者的鼠标点击顺序、参数设置逻辑以及遇到异常时的处理方法。建议边看边在软件中模仿操作,形成肌肉记忆。
视频学习仅是起点。真正的精通来源于反复的实践与思考。尝试用同一个零件模型,使用不同的方法建立坐标系;对比“3-2-1”法与“一面两圆”法在效率与稳定性上的差异。勇于探索软件中那些不常用的高级功能,理解它们适用的场景。将测量结果与已知标准件进行反复验证,校准你的程序与判断。
最终,这项技能的最高境界,是形成一种“测量思维”。你看到的将不再是一个冰冷的金属零件,而是一个由无数个待验证的几何特征与公差带构成的数据集合。导入3D模型,就是为这个数据集合加载了完美的理论蓝图,而你的编程,则是指挥测量机在这蓝图上进行一场精密无误的“核验之旅”。
