在现代工业与生活的脉搏中，能源的消耗如同一曲永不停歇的交响乐。在这宏大的乐章里，一种静默的革命正在上演——节能技术设备，正以其精妙的“智慧”，悄然改写能源使用的规则。它们并非简单地减少消耗，而是通过深刻理解并驾驭能量转换与传递的本质，实现“四两拨千斤”的效能跃升。本文将带您深入节能设备的核心腹地，透过原理的文字阐述与图解的逻辑拆解，揭开那些让设备学会“思考”、让能源“精准投喂”的奥秘，探索这场绿色变革背后的硬核科技。

一、 变频调速：为电机装上智能油门

想象一下，一辆汽车无论行驶在拥堵市区还是空旷高速，始终以最高时速狂奔，其燃油浪费不言而喻。传统电机驱动设备正是如此，它们通常以恒定转速运行，无法根据实际负载需求灵活调整，造成巨大的“空转”损耗。变频节能技术的出现，彻底改变了这一局面。

其核心原理，可形象地理解为给电机安装了一套“智能巡航系统”。这个过程主要分为三步：将电网中固定频率（如50Hz）的交流电转换为直流电（整流）；接着，通过智能逆变技术，将直流电逆变为频率和电压均可精确调节的交流电；这套可变的电力驱动电机转速实现无级平滑变化。当系统仅需60%的出力时，通过降低电源频率，电机转速随之下降，而功耗则会以转速立方的关系急剧降低（例如转速降至80%，功耗可降至约51.2%）。这不仅避免了轻载或空载时的无效能耗，其“软启动”特性也大幅减小了启动电流对电网的冲击，延长了设备寿命。

从图解视角看，一张典型的变频节能系统示意图会清晰展示：电网工频电源输入变频器，经过内部整流、滤波、逆变等模块处理，输出可变频、变压的交流电至电动机，电动机带动水泵或风机。一个反馈闭环（如压力传感器、温度传感器）实时监测系统状态，并将信号反馈给变频器的智能控制中心，使其动态调整输出频率，最终实现流量、压力等参数与需求的高度匹配，将每一度电都用在刀刃上。

二、 空气源热泵：搬运自然热量的魔术师

取暖必须燃烧？制冷只能耗电？空气源热泵技术颠覆了这一传统认知。它不像传统设备那样通过消耗燃料或电能直接“制造”热量或冷量，而是扮演了一位高效的“能量搬运工”。其工作原理基于逆卡诺循环，核心目标是吸收环境中的低温热能，通过消耗少量电能做功，将其提升为可用的高温热能。

这个过程依赖于四大核心部件构成的闭合循环：压缩机、冷凝器、膨胀阀和蒸发器。工作介质（冷媒）在蒸发器中吸收空气中的低温热量，蒸发成为低温低压气体；随后被压缩机吸入并压缩，变成高温高压气体；高温高压气体流经冷凝器，将热量释放给水或空气（用于供暖）；释放热量后冷凝成高压液体，再经过膨胀阀节流，急剧降压降温，重新变成低温低压的汽液混合物，回到蒸发器开启下一个循环。整个过程，消耗一份电能，可以“搬运”三份甚至更多的环境热能，综合能效比（COP）远高于传统电加热设备。

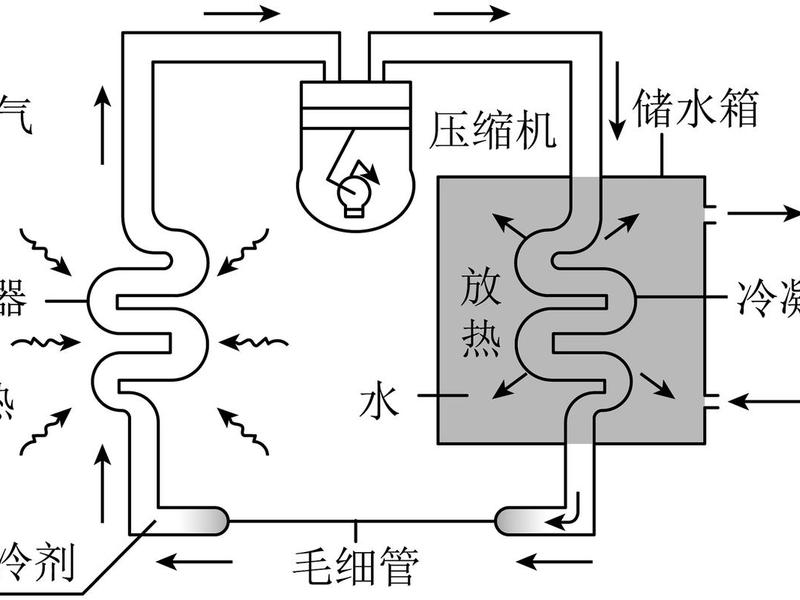

原理图解生动展示了这一能量搬运路径：一侧是蒸发器从环境空气中吸热，另一侧是冷凝器向用水端放热，压缩机位于循环的中心提供动力，膨胀阀则控制着冷媒的节流降压。图中冷媒状态（气态、液态）的变化与温度、压力的标识，直观揭示了能量从低温环境向高温介质转移的魔法，解释了为何在零摄氏度以上的环境中，其制热能效依然显著。

三、 永磁与高效主机：动力心脏的基因进化

电机是工业设备的“心脏”，其效率直接决定了整体能耗水平。节能革命深入到了这个动力核心，催生了永磁变频与高效主机设计两大技术路径。永磁变频技术将永磁同步电机与变频驱动器完美结合。永磁同步电机采用永磁体建立转子磁场，相比传统异步电机省去了励磁电流消耗，天生具有高效率、高功率因数的优势。与变频器结合后，不仅能实现宽范围的无级调速，精准匹配负载，更能充分发挥永磁电机在部分负载时仍保持高效率的特性，避免了普通电机在非满载工况下效率大幅下降的问题。

在压缩机等流体机械领域，高效主机设计则是节能的关键。这包括采用如XR型线等专利转子型线，优化啮合效率，减少内部泄漏；应用先进的轴承技术（如SKF轴承）和独立供油系统，降低机械摩擦损失；以及优化冷却流道设计，确保运行温度处于最佳区间。对于螺杆空压机，双级压缩技术更是将节能推向新高度。它将压缩过程分为两级，在级间进行冷却，使整个压缩过程更接近理想的等温压缩，大幅降低了压缩功耗与轴承负载，相比单级压缩可实现显著节能。

从图解上看，永磁电机结构图会突出其内部的永磁体转子，与传统电机的感应转子形成对比。而双级压缩原理图则会清晰展示气体从进气口进入第一级压缩，经级间冷却器降温后进入第二级压缩，最终排出的过程，直观体现了降低单级压缩比、减少温升带来的节能收益。

四、 智能群控与系统优化：从单兵到军团的智慧

单个设备的节能固然重要，但整个系统协同运行时的“系统性浪费”往往更为惊人。智能群控系统应运而生，它如同为多台并联运行的设备（如中央空调的冷冻泵、冷却泵，或空压机站的多台空压机）配备了一个“智慧大脑”。这个大脑基于实时采集的系统总负荷、各设备运行状态、温度、压力等海量数据，运用人工智能算法进行全局优化调度。

例如，在一个空压机站中，系统不再让所有空压机简单地进行加/卸载切换，而是精确预测用气需求，动态决定开启哪几台、以何种模式（变频或工频加载）运行，使得整个站房的综合加载率可以提升至95%以上，并将管网压力波动精确控制在极小的范围内（如±0.01MPa）。对于中央空调水系统，智能群控可根据建筑冷热负荷的变化，动态调节冷冻水泵、冷却水泵的运行台数与转速，避免“大马拉小车”，使水泵始终工作在高效区间。

系统优化的图解通常表现为一个顶层控制中心，通过物联网连接下层的各个设备单元（空压机、水泵、风机），并接收来自管网、环境的各种传感器信号。控制逻辑框图展示算法如何根据反馈信号（如总管压力、供回水温差）与设定值进行比较和运算，输出最优的控制指令（如启停信号、频率给定值）到每台设备，实现从“单机节能”到“系统节能”的跨越。

五、 余热回收与能量梯级利用：变废为宝的炼金术

在工业生产中，大量中低温余热（如空压机产生的热量、锅炉烟气、工业炉窑散热）被直接排放到环境中，既是能源的浪费，也加剧了热污染。节能技术中的余热回收，就像一场高效的“能量炼金术”，将这些废弃的热能转化为有价值的资源。其原理基于热交换，通过换热器（如板式换热器、热管换热器）将废热流体的热量传递给需要加热的工质（如水、空气或工艺流体）。

更高级的能量梯级利用，则体现了“温度对口，梯级利用”的用能智慧。例如，先从高温烟气中回收热量产生蒸汽驱动汽轮机发电（高品位利用），再将发电后的中温余热用于生产工艺加热（中品位利用），最后将低温余热用于建筑采暖或生活热水（低品位利用）。这样，一份燃料产生的热量被多次、分级利用，整体能源利用率得到极大提升。

原理图解会清晰展示废热源（如高温烟气、热水）流经换热器的热侧，待加热介质（如冷水、空气）流经冷侧，箭头方向标示热量传递的路径。系统流程图则可能更复杂，展示不同温度品位的余热如何被引导至不同的用途端，形成一张环环相扣的能量利用网络，将“废物”点化成宝贵的能源。

六、 高效换热与绝热保温：锁住能量的无形铠甲

无论是加热还是冷却过程，最终目的都是让能量在特定的介质或空间内发挥作用。高效换热技术旨在最大化传热效率，减少能量在传递过程中的损耗。这包括采用传热系数更高的材料（如铜、特种合金）、设计更优化的换热表面（如翅片管、波纹板）以增大换热面积、以及改善流道设计以强化湍流。例如，在冷凝器、蒸发器中应用高效换热管，可以用更小的设备体积传递相同的热量，降低风机、水泵的配套功耗。

而绝热保温技术，则是为管道、储罐、工业炉窑等穿上“无形的隔热铠甲”，阻止热量（或冷量）向外界环境不必要的散失。其原理是利用保温材料内部充满的微小孔隙中空气（或其他气体）的低导热特性，形成热阻层。优质的保温材料和科学的保温结构设计，能显著降低表面散热损失，维持系统内部温度稳定。对于高温管道，良好的保温可减少散热损失达90%以上；对于低温冷链系统，则能有效防止冷量泄露，降低制冷主机负荷。

这方面的图解常采用对比或剖面形式。一张图展示未保温的管道周围密集的热流线散失到环境中，另一张图展示包裹保温层后热流线被有效阻隔。保温结构剖面图则会分层显示内保护层、保温材料层、外防护层等，并标注材料导热系数、厚度等关键参数，直观诠释这层“铠甲”如何为能量保值。
