在建筑与工程的宏大乐章中，每一个结构的确立，每一条轴线的延伸，都始于一个精密而关键的起点——测量放样。经纬仪，作为工程测量的“眼睛”与“罗盘”，其基础放样与放线技术，是构筑一切精准蓝图的地基。它不仅仅是仪器的操作，更是一门融合几何、计算与现场智慧的实践艺术。掌握它，就如同掌握了在广袤大地上精准“雕刻”空间的密码。本文将带你深入经纬仪的世界，系统解析从仪器架设到点位放样的完整步骤，为你铺就一条从入门到精通的实践之路。

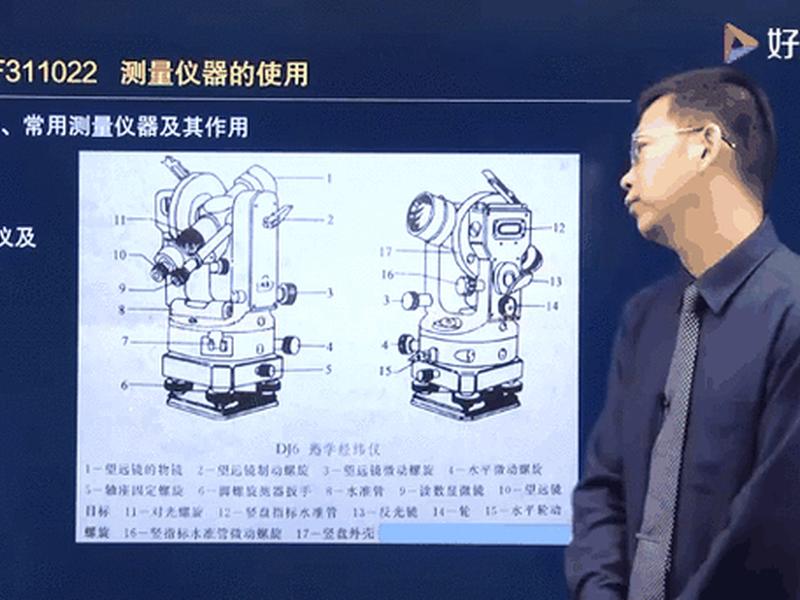

经纬仪的安置：一切精度的基石

精准测量的第一步，始于仪器的稳固与对中。这并非简单的摆放，而是一场与重力、与点位的心灵对话。

安置的核心在于“对中”与“整平”。对中的目的是使仪器竖轴与地面测站点位于同一铅垂线上，常用光学对中器完成。先大致使测站点位于对中器中心圆圈内，然后通过调节三脚架位置进行粗对中。紧接着是整平，通过调节三个脚螺旋，使照准部上的管水准气泡在两个互相垂直的方向上都严格居中。这个过程需要耐心与细致，气泡的每一次微小移动，都关乎着后续所有角度的基准是否可靠。务必记住，对中与整平需反复交替进行，直至达到既对中又整平的完美状态，这是所有后续操作不可动摇的基石。

一个稳固的三角架，一个调平的气泡，一个对准的点位，这三者的和谐统一，构成了测量世界里的“黄金三角”。忽视这一步，后续的所有数据都将成为空中楼阁。

角度放样的核心：盘左盘右取中法

当需要在实地标定一个设计角度时，经纬仪便化身为一台精准的“角度生成器”。最经典的方法莫过于“盘左盘右取平均法”，这是保证放样精度、消除仪器系统误差的黄金法则。

假设已知边AB，需要放样∠BAC等于设计值β。安置仪器于A点。盘左位置（正镜）照准B点，将水平度盘读数配置为0°00'00"，然后松开水平制动螺旋，顺时针平稳转动照准部，使水平度盘读数精确对准β值，在此视线方向上于地面定出一点C′。完成上半测回后，倒转望远镜变为盘右位置（倒镜），再次照准B点，读取读数，同样转动照准部，使读数增加β值（或采用相应配置方法），定出另一点C″。

由于仪器误差和操作误差，C′与C″两点通常不会重合。取C′与C″连线的中点C，则∠BAC即为要放样的β角。这种方法通过正倒镜观测，有效抵消了视准轴误差和横轴倾斜误差的影响，将放样精度提升到一个新的高度。它教导我们，真正的精准，往往来自于不同视角的校验与中和。

极坐标法放样：坐标世界的实地翻译

在现代工程中，设计图纸多以坐标形式呈现。如何将这些抽象的坐标数字转化为地面上实实在在的点位？极坐标法提供了最直接有力的解答。它是连接虚拟坐标系与物理施工现场的桥梁。

其原理基于数学中的极坐标思想。根据已知控制点A、B的坐标和待放样点P的设计坐标，计算出放样所需元素：水平距离D_AP和水平角∠BAP（即方位角之差）。计算过程涉及坐标反算，需要精确求出边长和方位角。准备工作完成后，在控制点A上架设经纬仪，对中整平后，以AB方向为起始方向（通常将度盘读数配置为AB边的坐标方位角或置零）。

随后，转动照准部，使水平度盘读数等于计算得到的∠BAP方位角值，此时望远镜的视准轴方向即为AP的方向。在此方向上，使用钢尺或测距工具，从A点开始量取计算好的水平距离D_AP，即可在地面上标定出P点的初步位置。为了检核，常常需要从另一个控制点进行同样的操作，两条方向线的交点应精确落于同一点位。这种方法将复杂的空间定位，简化为角度与距离两个基本量的测设，展现了工程测量的简洁之美与逻辑力量。

平面位置放样实战：直角坐标与轴线交会

除了极坐标法，直角坐标法和轴线交会法在规则建筑和局部放样中同样大放异彩。它们如同测量工具箱中的专用扳手，在特定场景下效率惊人。

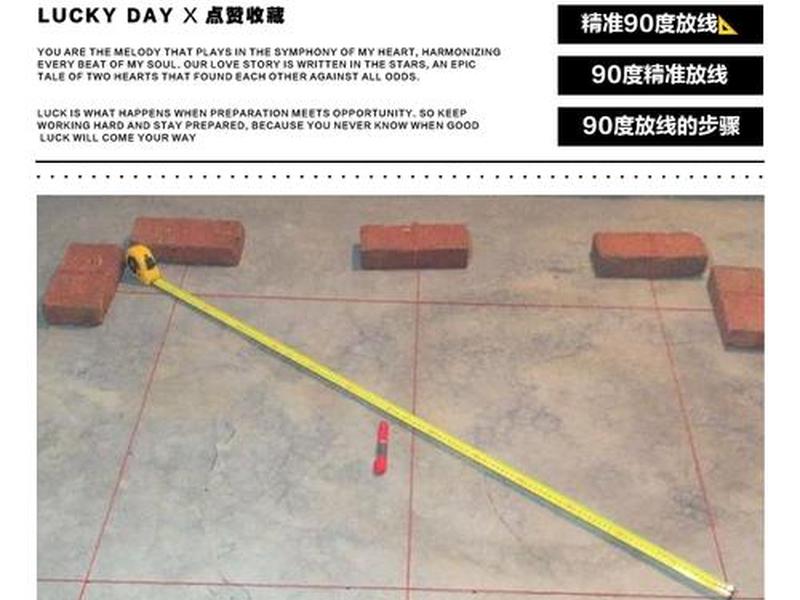

直角坐标法适用于已建立方格网或具有明显垂直轴线关系的场地。例如，已知矩形控制网ABCD，欲放样点P。首先计算P点相对于邻近角点A的坐标增量ΔX和ΔY。在A点架设经纬仪，瞄准B点定向，沿此方向量取ΔY得辅助点M；然后将仪器移至M点，瞄准A或B点，旋转照准部90°，在此新方向上量取ΔX，即可得到P点。整个过程如同在实地绘制一个看不见的坐标系，每一步都严谨而有序。

轴线交会法则常用于向高处或远处传递点位。当需要将底层轴线精确投测到上层楼面时，可在底层轴线延长线上选择两个点，分别架设经纬仪，同时瞄准上层的同一目标区域。两台仪器视准轴在空间形成的两个垂直面，其交线即为要传递的铅垂轴线。通过在上层移动接收靶标，当靶心同时位于两台仪器的十字丝纵丝上时，该点即位于下方轴线的延长线上。这种方法巧妙利用了空间几何关系，克服了单一仪器视线受局限的难题。

复杂情境应对：非铅垂面与曲线放样

工程施工 rarely 总是一帆风顺，常常面临异形结构、非同一铅垂面等挑战。这时，更需要测量人员灵活运用基本原理，创造性地解决问题。

对于挑出阳台、楼梯等与主体不在同一垂直面的构件，简单的吊锤线法可能失效。可以采用“借线引线”法。例如，将一层墙体轴线向建筑物外侧平行延长一段固定距离（如600mm）并做好标记。在放样上层点位时，经纬仪架设在外侧延长线的标记点上，对准另一侧标记点定向，即可建立一条与原始轴线平行且可见的辅助线，再据此向内量回固定距离，从而将轴线精确引测至上层复杂部位。

面对圆形、弧形等曲线建筑的放样，传统方法计算繁琐、误差易累积。如今，可以借助全站仪与CAD软件联合作业。先在计算机辅助设计软件中，于施工坐标系内获取弧形轴线上关键点的精确坐标。然后在现场，利用全站仪（或经纬仪配合测距）的坐标放样功能，直接根据坐标逐一放样出这些关键点，最后用平滑曲线连接。这大大降低了内业计算量和现场操作难度，实现了从“手工绘图”到“数字打印”的飞跃，让优美的曲线也能被精准地复刻于大地之上。

精度保障与检核：测量工作的生命线

放样工作的结束，并不意味着任务的完成。严格的检核是测量工作不可分割的一部分，是确保工程质量的最后一道，也是最重要的一道防线。

每完成一个测站或一批点的放样，必须进行有效的检核。常用的方法包括：测量已放样点之间的实际距离、角度或坐标，与设计值进行比较，其差值应在允许误差范围内；或者从另一个已知控制点，对已放样的主要点位进行复测。例如，用极坐标法放样出P点后，可以再从控制点C测量∠ACP和距离D_CP，反算P点坐标进行比对。

还应检查各放样点位之间的几何关系是否正确，如对角线是否相等、角度是否成直角等。所有检核数据都应如实记录，形成可追溯的测量资料。这不仅是技术规程的要求，更是一种严谨负责的职业态度。因为测量上的毫厘之差，可能导致施工上的千里之谬，精准的检核是为整个工程系上的“安全带”。

于方寸之间，构筑天地经纬

经纬仪的基础放样与放线，是工程建设的序曲，是理性与技艺的共舞。从对中整平的严谨奠基，到角度距离的精准生成，从直角坐标的规则演绎，到应对复杂情境的智慧变通，每一步都凝结着测量人的匠心。它告诉我们，再宏大的工程，都始于对第一个点的精确定位；再复杂的设计，都能被分解为角度与距离的基本元素加以实现。

掌握这些核心步骤，不仅意味着学会了一种工具的使用，更是获得了一种在三维空间中精确构建与定位的思维方式。在这个由数据驱动建造的时代，传统的经纬仪技艺与现代化的计算工具相结合，继续在桥梁、大厦、道路的崛起中扮演着无可替代的角色。它无声地宣告：人类改造世界的雄心，始终建立在对其理与精准的永恒追求之上。
