在现代工程测绘的宏伟蓝图中，RTK技术如同一颗璀璨的星辰，以其厘米级的实时定位精度，彻底颠覆了传统测量的边界。而这一切精度的基石，始于一个关键步骤——RTK建站。无论是架设基准站，还是配置流动站，构建一个稳定、高效的测量系统，是获取可靠数据、保障工程质量的魔法密钥。本文将深入剖析RTK建站的核心要义，从原理到实践，从设备到策略，为您揭开这项高精尖技术的神秘面纱，引领您步入高效、精准的测绘新境界。

一、 建站基石：深入理解RTK工作原理

RTK建站并非简单的设备架设，其灵魂在于对实时动态载波相位差分技术的深刻理解。这项技术的魔力，在于它能实时处理基准站与流动站之间的载波相位观测数据。基准站如同一个忠诚的“坐标守望者”，固定在一个已知精确坐标的点位上，持续接收来自多颗导航卫星的信号。

基准站将自身接收到的原始观测数据，包括载波相位和伪距，通过无线数据链实时发送给正在作业的流动站。流动站则像一位“精算师”，同步接收卫星信号，并将来自基准站的差分数据进行实时比对与解算。通过消除卫星轨道误差、钟差，以及大气层（电离层、对流层）延迟带来的公共误差，最终在瞬间解算出流动站相对于基准站的高精度三维坐标，实现厘米级的实时定位。

理解这一原理，是成功建站的第一步。它决定了基准站选址的科学性、设备配置的合理性以及整个系统运行的稳定性。只有洞悉了误差产生与消除的机制，才能在复杂环境中灵活应对，确保测量根基的稳固。

二、 站址玄机：基准站选址的艺术与科学

基准站的选址，是一门融合了环境科学与工程经验的精妙艺术。选址的成败，直接关系到信号覆盖范围、数据质量和整个测量任务的效率。首要原则是视野开阔，站点上空应无高大建筑物、茂密树木或高压线等遮挡物，确保能同时接收到足够数量且几何分布良好的卫星信号。

必须远离强烈的电磁干扰源和信号反射面。大型无线电发射塔、雷达站、高压变电站会产生电磁噪声，干扰卫星信号的正常接收。而大面积平静水面、玻璃幕墙或金属表面则容易导致信号发生多路径效应，即卫星信号经反射后与直达信号叠加，引入难以消除的误差，严重影响定位精度。

站点应建立在地质稳定、易于长期保存且安全便利的地方。避免选择在滑坡、沉降等不稳定区域，同时要考虑供电、通信和人员操作的便利性。一个理想的基准站址，是精度、稳定与效率的完美结合点，是RTK测量网络坚实可靠的心脏。

三、 设备交响：硬件配置与连接要领

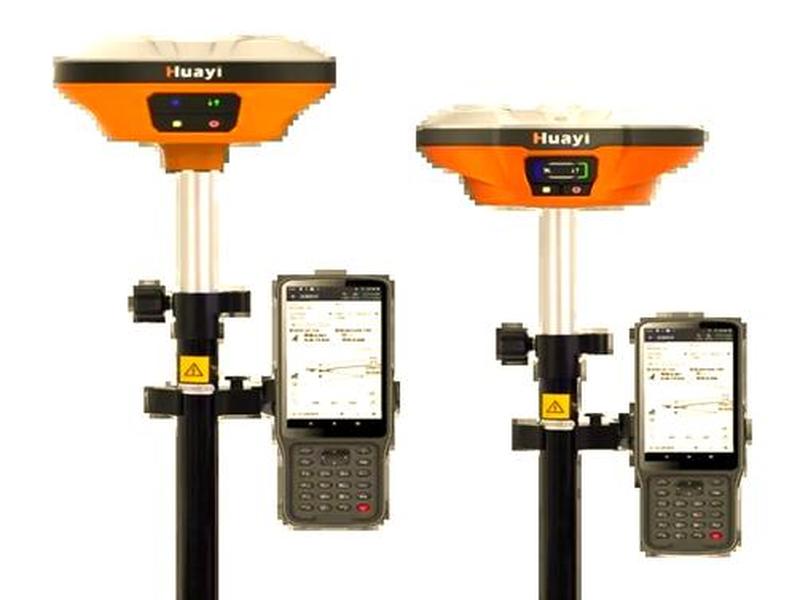

一套完整的RTK测量系统，是一场由多种硬件设备协同演奏的交响乐。核心设备包括GNSS接收机（兼具基准站与流动站功能）、数据电台或网络模块、天线、对中杆、电池以及手簿控制器。接收机是大脑，负责信号处理与解算；天线是感官，其性能与架设高度直接影响信号接收质量；数据链是神经，保障差分数据的稳定传输。

在建站时，基准站的设备配置尤为关键。需要选用性能稳定的双频或多频GNSS接收机，以更好地处理电离层延迟。天线应使用标配的测量型天线，并精确对中、整平于已知控制点或临时测站点上，同时确保天线高的量取准确无误。数据链的选择需根据作业距离和环境而定：短距离（通常10公里内）可使用UHF电台，信号稳定；远距离或复杂城区则可借助网络（如CORS系统或移动网络）进行数据传输。

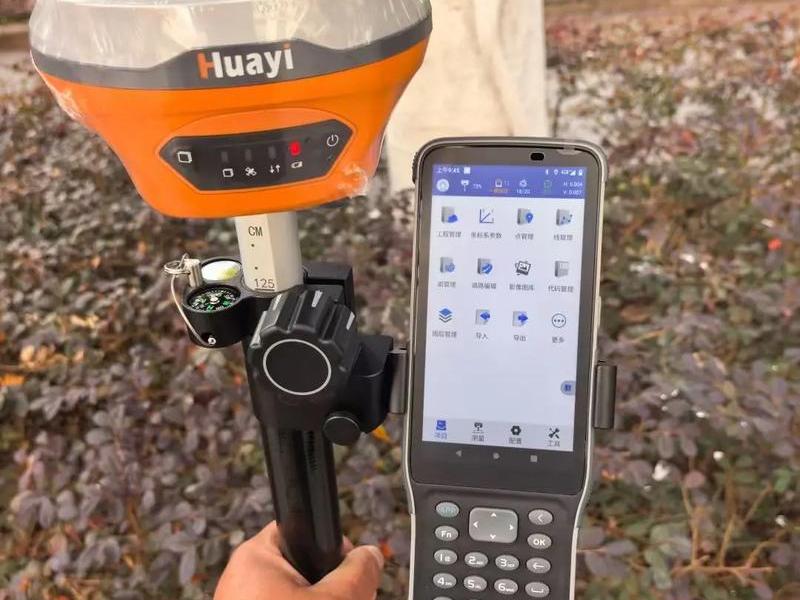

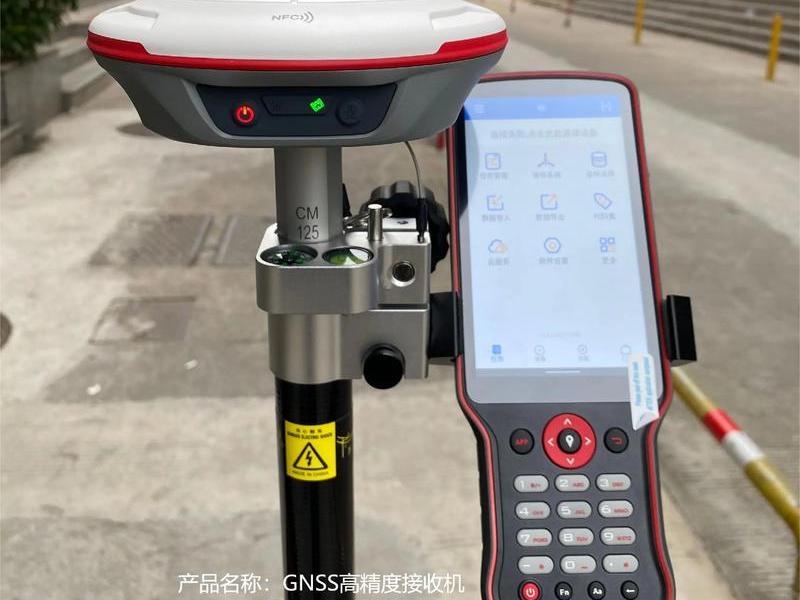

流动站的配置则强调便携与高效。流动站接收机与天线通常集成在对中杆上，通过蓝牙或线缆与手簿连接。手簿中需安装专业的测量软件，用于项目创建、参数设置、坐标转换和数据采集。确保所有设备电量充足，连接稳固，频道或网络参数设置正确，是整个“交响乐”和谐奏响的基础。

四、 参数之魂：坐标转换与系统设置

即使获得了精确的WGS-84坐标系下的经纬度坐标，对于大多数工程应用而言也远远不够。RTK建站的核心魔法之一，在于完成从全球地心坐标系到本地工程坐标系的精准转换。这需要通过设置正确的转换参数来实现，通常包括四参数或七参数。

转换参数的获取，依赖于已知的公共控制点。在测区内，选择至少两个（四参数）或三个（七参数）分布均匀、精度可靠的已知控制点，分别用RTK测量其WGS-84坐标，然后与它们的本地平面坐标进行匹配解算，软件会自动计算出旋转、平移和尺度因子等参数。正确输入和应用这些参数，流动站显示的实时坐标才会是工程所需的施工坐标或地方坐标。

系统设置还包括定义正确的投影参数（如中央子午线、投影面高程）、设置合适的数据采样率、高度截止角以及差分数据格式（如RTCM3.2）。这些细微的设置如同调节乐器的音准，共同确保了最终输出成果的准确性与适用性。

五、 实战排障：常见问题与解决策略

即使准备充分，在实际RTK作业中仍可能遇到挑战。快速诊断和解决常见问题，是测量员必备的技能。最典型的问题是“无法获得固定解”，即手簿显示为“浮动解”或“单点解”，精度仅为米级。这通常源于卫星信号不佳、数据链路中断或转换参数错误。解决方法是检查天线视野是否被遮挡，移动站是否在基准站有效作用距离内，以及电台频道或网络连接是否正常。

通信链路不稳定也是常见困扰，表现为数据时断时续。这需要检查电台天线是否连接牢固、电量是否充足，或尝试切换网络模式与服务器。在城市峡谷或丛林地带，多路径效应和信号失锁频发，此时应耐心寻找更开阔的测点，或适当延长观测时间以平滑误差。

当测量坐标与已知点检查值存在系统性偏差时，很可能是控制点输入有误、天线高量取错误或坐标转换参数不适用当前测区。此时应重新校核所有输入数据，并在测区不同位置用多余控制点进行检核，必要时重新计算转换参数。

六、 未来视野：技术演进与应用拓展

RTK建站技术本身也在不断进化。传统单基站RTK正逐渐被网络RTK（CORS）所补充甚至替代。CORS系统通过建立永久性的连续运行参考站网络，用户无需自设基准站，只需一台流动站接入网络，即可在覆盖区域内获得高精度服务，极大简化了建站流程，扩大了作业范围。

多系统融合成为趋势。支持GPS、GLONASS、北斗、Galileo等多星座信号的接收机，能接收到更多卫星，在恶劣环境下也能保障足够的卫星数和几何图形强度，初始化更快，可靠性更高。RTK技术与惯性导航单元、视觉传感器的紧耦合，使得即使在隧道、桥下等卫星信号短时完全丢失的场景，也能通过传感器融合算法维持短时间的高精度定位。

随着无人机测绘、自动驾驶、精准农业和智能施工的蓬勃发展，对高精度、高可靠性、高集成度的定位需求爆炸式增长。RTK建站，作为支撑这一切的底层技术环节，其重要性愈发凸显。掌握其精髓，意味着掌握了打开未来智能测绘与空间信息应用大门的钥匙。
