在数字化浪潮重塑建筑行业的今天，机电建模如同一把精密的“数字手术刀”，正在切割掉传统设计与施工中的种种冗余与冲突。面对错综复杂的管线网络，你是否曾困惑：一个高质量的机电BIM模型究竟是如何一步步构建起来的？机电建模的核心步骤有哪些，才能确保项目从蓝图走向现实时畅通无阻？本文将为你揭开这层神秘面纱，深入剖析机电建模从项目启动到最终交付的全过程，带你掌握那些让效率倍增、让问题遁形的关键步骤。

第一步：蓝图解码与项目奠基

任何伟大的构建都始于清晰的蓝图。机电建模的第一步，远非打开软件直接绘制那么简单，它是一场精心的“战前筹备”。这一阶段的核心任务是“解码”——将二维的图纸语言，转化为三维建模的精准指令。

需要进行彻底的“清图”与“合图”。这绝非简单的文件整理，而是对海量设计信息的提炼与融合。工程师需要清理图纸中的冗余信息，将建筑、结构、给排水、暖通、电气等各专业图纸进行精准叠加与校对，形成一个统一、无矛盾的“底图”。这个过程如同为后续的立体构建打下绝对平整的地基，任何微小的坐标或标高误差，都可能在三维空间中引发巨大的碰撞灾难。

紧接着，是确立项目的“数字宪法”。这包括制定统一的建模标准：坐标原点、度量单位、图层划分、构件命名规则等。必须根据项目目标（是用于碰撞检查、施工模拟还是运维管理？）合理确定模型的精细度（LOD）。一个追求极致细节的模型固然完美，但可能付出巨大的时间成本；一个过于简化的模型则可能无法满足施工指导需求。在项目启动之初就做出明智的平衡，是避免后续返工的关键。

组建一支“多兵种协同”的建模团队并配置合适的软件武器。团队成员需熟悉各自专业，并在统一的样板文件中协作。选择合适的BIM软件平台，确保其能支持多专业协同、高效的碰撞检测与信息管理功能，为整个建模之旅装备上最趁手的工具。

第二步：三维世界的精准构筑

当一切准备就绪，建模工作便进入核心阶段——在虚拟空间中从无到有地“搭建”机电系统。这不再是在图纸上画线，而是在构建一个承载着完整物理与信息属性的数字孪生体。

建模必须分专业、按系统严格执行。给排水专业需严格按图建出管道坡度，精准定位每一个阀门、仪表；有保温要求的管道，其保温层模型也必须同步创建，这直接影响后续的净空分析。暖通专业则需要重点关注风机盘管、风口等未端设备的位置，它们往往是管线综合的“冲突高发区”。电气专业的桥架、线槽布置则需严格遵守安全规范，避让热源与水源，并在吊顶内预留足够的检修空间。

在这个过程中，“准确性”是至高无上的法则。每一段管道的直径、每一台设备的尺寸、每一个连接点的标高，都必须与设计图纸保持毫米级的一致。建模不是艺术创作，而是严谨的工程翻译，将设计意图一丝不苟地转化为可计算、可分析的数字实体。为模型构件添加丰富的属性信息（如型号、规格、材质、生产厂商）也在此阶段完成，这赋予了模型超越几何形状的“灵魂”，为未来的运维管理埋下伏笔。

第三步：碰撞交响曲中的和谐调整

模型初步建成，真正的挑战才刚刚开始。各专业管线在三维空间中交汇，一场无声的“碰撞交响曲”随即上演。利用BIM软件的碰撞检测功能，可以自动、高效地发现成千上万的硬碰撞（物理交叉）与软碰撞（间距不足）。

调整管线是一场充满智慧的“空间博弈”。必须遵循一系列黄金避让原则：“大管优先，小管让大管”，如同道路上的主路优先；“有压管让无压管”，尤其是重力排水管，其坡度至关重要，必须优先保证；“电气管线避热避水”，这是安全红线。调整策略也需按序展开：优先考虑管线平移，其次考虑局部翻弯，若空间实在局促，则需与设计、结构专业协商，探讨穿梁、缩径甚至调整设计方案的可行性。

这个阶段的目标是达成“空间和谐”。在满足所有功能与规范的前提下，优化管线布局，确保每一处都有合理的安装空间与不少于500mm的维修通道。这不仅能避免施工阶段的返工与浪费，更能提升建筑内部空间的整洁性与美观度，是BIM技术价值最直观的体现。

第四步：深度优化与施工推演

解决碰撞只是实现了“可用”，深度优化则追求“好用”与“高效”。在这一步，模型将接受更为严苛的审视，并与施工实践紧密结合。

首先是对模型进行性能优化。简化不必要的复杂几何体，优化材质显示，以提升大型模型的运行与渲染速度，确保在普通工作站上也能流畅操作。进行施工可行性模拟：大型设备的吊装路径是否畅通？管道的安装顺序是否合理？这些在二维图纸上难以发现的施工难题，在三维模拟中原形毕露。通过提前预演，可以制定出最优的施工方案与工序。

还需进行净空分析与净高验证，确保关键区域（如走廊、车库）的完成面高度符合设计要求和使用舒适度。模型此时已从一个静态的“成果”，转变为一个动态的“施工沙盘”，能够提前预警风险、优化资源分配、缩短工期。

第五步：成果交付与价值延伸

当模型通过所有校验与优化，便进入最终的审核与交付阶段。这是将数字成果转化为现实生产力的临门一脚。

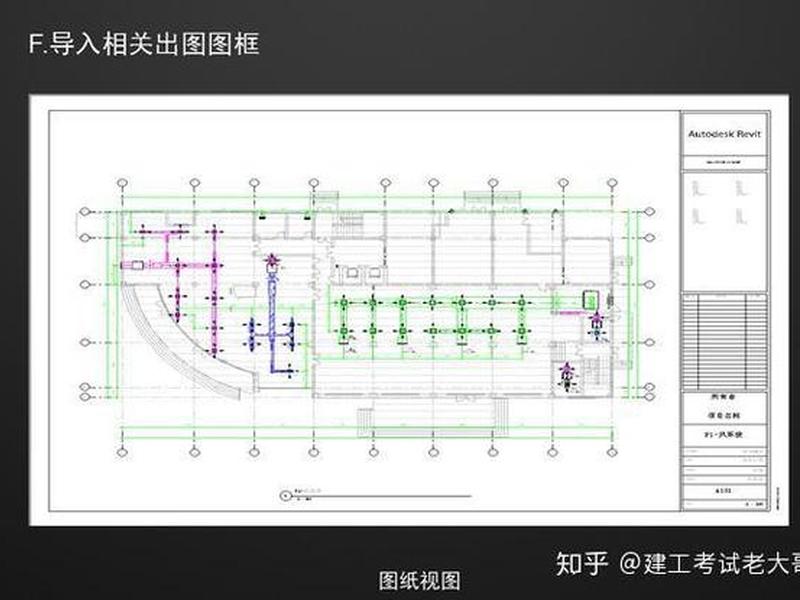

交付前，必须进行跨专业的综合模型审核，确保模型百分百反映最终设计，且信息完整准确。交付物远不止一个模型文件，它是一整套“数字资产包”：包括能从模型直接切取的平、立、剖面图与详图，标注清晰的管线综合图，关键节点的安装动画，以及设备材料统计报表。这些成果直接用于施工交底，指导现场作业。

更重要的是，这个富含信息的模型并未在施工结束后“死亡”。它将被传递给运维单位，成为“智慧运维”的数据库。点击模型中的任何一个设备，其型号、参数、保修期乃至安装日期都一目了然，为后期的维护、保养、升级改造提供了前所未有的便利。至此，机电建模的价值实现了从设计、施工到建筑全生命周期的完美闭环。

步骤即蓝图，精细致千里

纵观机电建模的全步骤——从项目奠基的周密筹备，到精准构筑的数字孪生创建，再到碰撞调整的空间博弈与深度优化的施工预演，最终完成成果交付与价值延伸——这五个环环相扣的阶段，共同构成了一套精密且强大的方法论体系。

它不仅仅是一套操作流程，更是一种以数据驱动、以协同为核心的现代化工程思维。每一步都要求极致的精细与严谨，因为虚拟世界中的每一处疏漏，都可能是现实世界中高昂的代价。掌握这些步骤，意味着掌握了在数字时代驾驭复杂机电系统的核心密码，能够将可能的风险与冲突消弭于建造之前，真正实现降本、增效、提质的目标，引领项目驶向成功的彼岸。
