在数字化浪潮席卷建筑行业的今天，机电安装建模已不再是前沿技术的代名词，而是决定项目成败的关键引擎。想象一下，在虚拟空间中预先构建出整个建筑的“神经系统”与“循环系统”，精准定位每一根管线、每一台设备，将施工中的碰撞与冲突消弭于无形——这正是机电安装建模带来的革命性图景。本文旨在为你揭开这项技术的层层面纱，提供一份从核心理念到实战步骤的完整教程，助你在这个智能建造时代抢占先机。

核心价值：超越图纸的数字化革命

机电安装建模的核心价值，远不止将二维图纸转化为三维模型。它是一场深刻的数字化革命，彻底改变了机电工程的设计、施工与运维模式。传统二维设计如同“盲人摸象”，难以全面把握复杂的空间关系，导致施工现场管线打架、频繁变更返工，造成巨大的成本与时间浪费。

而基于BIM的机电建模构建了一个包含完整几何与非几何信息的数字孪生体。在这个虚拟模型中，所有管道、桥架、设备不仅具有精确的尺寸和位置，还承载着材质、型号、性能参数乃至运维说明等丰富数据。这使得设计阶段的协同效率倍增，各专业工程师可以在同一平台上工作，实时发现并解决冲突。

更重要的是，模型的价值贯穿项目全生命周期。在设计阶段，它用于方案优化与碰撞检测；在施工阶段，它指导精准安装与进度模拟；在运维阶段，它则成为高效的资产管理与故障排查手册。这种从“建造”到“智造”的转变，正是其最根本的魅力所在。

流程详解：从零构建模型的九步法则

构建一个精准、实用的机电模型，需要遵循一套严谨的流程。第一步是明确需求与规划，与业主、设计、施工方深入沟通，确定建模的深度、范围与交付标准。第二步是准备工作，包括收集齐全的CAD底图、设计规范，并构建项目专用的机电构件族库。

第三步是搭建项目骨架，在BIM软件中准确创建项目的标高与轴网系统，这是所有模型元素空间定位的基准。第四步是分系统建模，依次创建给排水、消防、暖通空调、电气等各专业的三维模型。此阶段需严格遵循设计图纸，确保管径、标高、设备型号的绝对准确。

第五步是管线综合与优化，这是建模的精华所在。将所有专业的模型整合到同一空间，运用“大管优先、有压让无压、可弯让不可弯”等原则进行综合排布，优化管线路径，为安装与维修预留足够空间。随后进行第六步的碰撞检测，利用软件自动扫描出所有硬碰撞与软碰撞，并生成报告。

第七步是模型调整与验证，根据碰撞报告逐一调整模型，解决所有冲突，并确保调整后的方案符合所有规范与可施工性要求。第八步是出图与标注，从三维模型中剖切生成符合施工要求的二维平面图、剖面图及大样图，并添加必要的注释。最后一步是模型交付与更新，将最终模型与图纸交付施工方，并在施工过程中根据现场情况进行必要的信息更新与模型维护。

软件实操：Revit MEP入门核心要领

在众多BIM软件中，Autodesk Revit及其MEP模块是机电建模领域应用最广泛的工具之一。入门之初，首要任务是熟悉其独特的操作逻辑。Revit采用“族-类型-实例”的层级结构，理解“族”作为基础构件库的概念至关重要。软件界面中的“项目浏览器”和“属性”面板是导航与修改的核心区域。

创建模型时，应从系统选择开始。在“系统”选项卡中，可以找到风管、管道、电缆桥架等绘制工具。开始绘制前，必须通过“类型属性”对话框精确设置管道的材质、尺寸、连接方式等参数。绘制过程中，灵活使用“自动连接”功能可以大幅提升效率，软件会自动添加必要的弯头、三通等管件。

视图控制是另一项关键技能。通过“可见性/图形替换”对话框，可以按专业、系统类型等过滤显示或隐藏图元，并能自定义不同系统的显示颜色，使复杂的综合模型一目了然。掌握剖面框、三维视图定向、视图样板等功能，能帮助你在建模和检查过程中自由穿梭于建筑的任意角落，确保模型的每一个细节都尽在掌握。

实战要点：确保模型精准的关键原则

一个优秀的机电模型，必须兼具几何精确性与信息完整性。首要原则是“尺寸与位置的绝对准确”。所有管道、设备的标高、水平位置必须严格依据深化设计图纸，任何细微偏差都可能在现实中导致无法安装。管道的外径、壁厚、保温层厚度等尺寸信息也必须如实反映。

其次是“命名与系统的一致性”。模型中的每一个构件、每一种系统都应有一套清晰、统一的命名规则。这不仅便于模型管理，更是确保信息从设计到运维顺畅传递的基础。例如，给水系统、消防喷淋系统、空调水系统必须划分清晰，不可混淆。

最后是“信息的丰富与可继承性”。建模不仅是画三维线，更是输入信息。应在模型属性中尽可能完整地填入设备的生产厂家、型号、性能参数、安装日期、保修信息等。这些信息将直接关联到后期的运维管理。一个“沉默”的模型只是一个外壳，而一个“会说话”的、信息丰富的模型才是真正的数字资产。

挑战应对：化解复杂场景的建模智慧

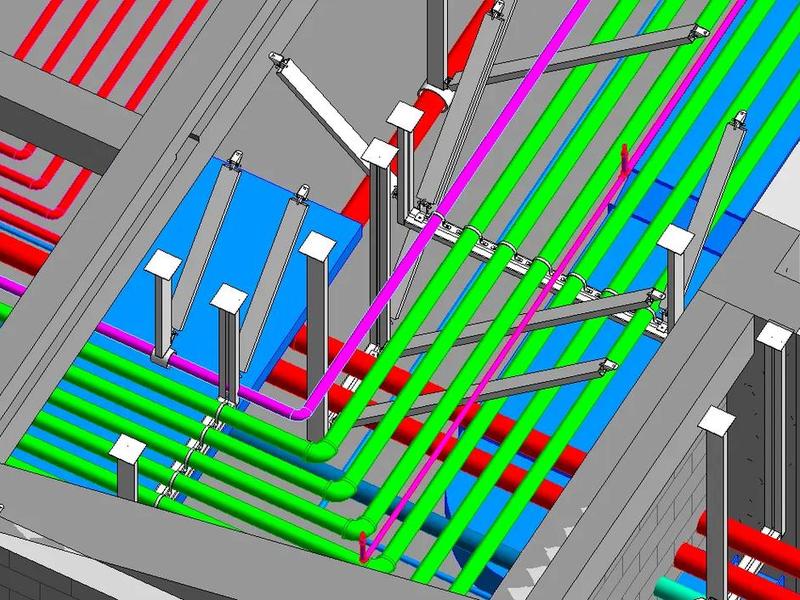

在实际项目中，机电建模常面临诸多挑战。最典型的莫过于在空间极其狭窄的管线密集区，如地下室、设备层、走廊吊顶内，进行管线排布。仅靠常规原则难以解决，需要运用综合支吊架、共架安装、管道穿梁等深化设计技巧，在模型中提前进行模拟与验证。

另一个挑战来自与土建、装饰等其他专业的协同。机电模型必须与建筑、结构模型精准对接。预留孔洞的大小与位置、墙体是否需要开凿、装饰吊顶的标高是否允许管线通过，这些问题都需要在模型整合阶段进行碰撞检查与协调。高效的BIM协同平台和定期的协调会议是解决此类问题的关键。

对于异形建筑空间或特殊工艺要求的区域，如弧形走廊下的管道敷设、精密机房内的气流组织模拟，建模时需要运用更高级的适配性构件族或借助分析软件进行辅助设计。面对挑战，建模者的智慧体现在将复杂问题分解、灵活运用软件工具，并在虚拟空间中穷尽各种可能性，找到最优解。

未来展望：建模技术的演进与融合

机电安装建模技术本身也在不断进化。未来的趋势将是更深度的集成与智能化。模型不再仅仅是静态的交付物，而是可以与物联网传感器实时联动的“活”的模型。运维阶段，设备运行数据反馈到BIM模型，实现预测性维护。

与预制加工技术的结合将更加紧密。高精度的机电模型数据可以直接驱动工厂的自动化生产线，进行管道、支吊架的预制加工，实现现场“装配式”安装，极大提升施工质量与速度。云计算和移动技术的发展，也让轻量化模型在手机、平板端的现场查看与指导成为常态。

人工智能的介入将带来更大的变革。AI可以学习海量项目数据，自动完成部分标准化区域的管线排布，或对设计方案进行智能优化，提出更节能、更经济的建议。建模工作将从重复性的劳动，更多地转向规则制定、方案优化和创造性解决问题。掌握建模技术，就是握住了通往未来智能建造世界的钥匙。
