在机械设计的浩瀚宇宙中，一张精准的图纸就是点亮整个工程的星辰。它不仅是工程师思想的结晶，更是连接设计与制造的生命线。图纸的诞生并非一蹴而就，它始于一系列严谨、精密的步骤。其中，绘制图纸的前三步操作——从工程图文件的创建、图纸属性的设定，到系统选项的精心配置——是整个制图流程的基石，决定了后续所有工作的成败与效率。这三步，如同为一座大厦打下最核心的地基，任何细微的偏差，都可能在未来的制造环节引发连锁的灾难。本文将深入剖析这至关重要的前三步，揭示其内在的逻辑与艺术，引领您掌握机械制图的精准启航之道。

第一步：工程图文件的创建与抉择

一切伟大都始于一个正确的起点。在机械制图中，这个起点就是创建工程图文件。这看似简单的操作，实则蕴含着对项目整体格局的深刻理解。设计师首先需要在CAD软件中，根据设计对象是单一零件还是复杂装配体，做出关键抉择：是新建一个空白的工程图，还是直接从已有的三维零件或装配体模型生成工程图。

前者适用于从零开始或基于标准模板的绘制，给予了设计师最大的自由度；后者则紧密关联三维模型，实现了参数化驱动，任何模型修改都能实时同步到工程图中，极大地保证了设计的一致性，避免了“图物不符”的致命错误。据统计，近三成的后期装配问题，其根源都可追溯至初始文件关联性的错误或缺失。

这第一步绝非简单的点击“新建”。它要求设计师必须具备前瞻性，清晰预判设计的复杂程度与修改频率，选择最契合项目生命周期的创建方式。一个明智的抉择，能为后续所有工作铺平道路，而一个仓促的决定，则可能埋下沟通不畅与反复修改的隐患。

第二步：图纸幅面与比例的智慧定调

当画布已经铺开，紧接着便是为其设定“尺幅”与“视角”，即确定图纸的幅面大小和绘图比例。这一步，是将抽象设计落于具体介质的第一次具象化。选择A0、A1还是A3幅面？这不仅取决于零件的大小，更需考虑视图的复杂程度、标注的空间需求以及后续打印、归档的便利性。

而比例的设定，则是一门平衡的艺术。1:1的比例最直观，但对于庞大或微小的零件并不现实。放大比例能清晰展现精密细节，缩小比例则利于把握整体布局。核心原则是：必须确保图样的清晰可读，且能充分、准确地表达所有设计信息。比例标注的失误，曾导致某桥梁构件在施工时出现严重尺寸偏差，造成巨大的经济损失。

这一步操作，通常在图纸属性中进行。设计师需要如同一位导演，在有限的“银幕”（图纸幅面）上，决定以何种“镜头语言”（比例）来最有力地讲述零件的“故事”。正确的幅面与比例，是图纸专业性与可读性的第一道保障。

第三步：系统与文档属性的深度雕琢

如果说前两步搭建了图纸的“骨架”与“外框”，那么第三步——配置系统选项与文档属性，则是为其注入“灵魂”与“统一血脉”。这一步骤深入到软件设置的肌理，定义了图纸中所有元素的视觉规范与行为准则。

在系统选项中，需要全局设定如“切边”显示方式（通常选择“移除”以使视图更简洁）、区域剖面线样式等。更重要的是文档属性的精细调整：将绘图标准设置为国标（GB），确保符合中国规范；在尺寸选项中，精心设定箭头样式、文字字体（如汉仪长仿宋体或工程常用的SWIsop1字体）、尺寸精度及延伸线格式；在线型选项中，明确区分粗实线（通常0.5mm）与细实线（通常0.25mm）的宽度，使图形层次分明。

这些设置绝非繁琐的细节。它们统一了图纸的“视觉语言”，使得尺寸、注释、线型在任何视图、任何位置都保持一致。忽略这一步，图纸就可能变成各种杂乱符号的堆砌，极大地增加识图难度和误解风险。据统计，规范、统一的图纸标注，能将加工前的沟通成本降低40%以上。

视图调色板：初步布局的视觉预演

完成基础设置后，便进入了视图的初步布局阶段，这是将三维思维转化为二维表达的关键跳跃。现代CAD软件的“视图调色板”功能在此大放异彩。当载入模型后，软件会自动生成标准视图（如前视、上视、左视、轴测图等）的预览。

设计师需要像一位剪辑师，从这些“素材”中，拖拽出最合适的视图到图纸的合适位置。通常，主视图应最能反映零件的形状特征与工作位置。这不仅是技术的选择，更是设计意图的第一次清晰传达。选择哪个方向作为主视图，决定了读者理解零件的第一印象。

合理的初步布局，应留出足够的空间用于后续的剖视、局部放大及尺寸标注。草率地将视图堆满图纸，是常见误区，会为后续的详细标注带来灾难。这一步是空间规划的起点，考验着设计师的全局观与预见性。

核心三视图的生成与定位

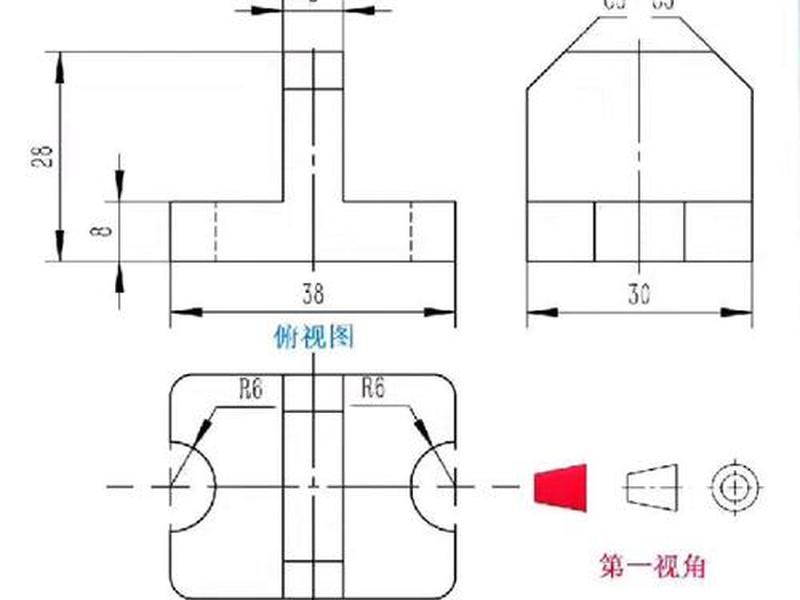

在初步选定主视图后，遵循“长对正、高平齐、宽相等”的投影规律，生成并摆放核心的三视图（通常是主视图、俯视图、左视图），是建立零件空间表达体系的核心仪式。这三个视图彼此关联、相互印证，共同构建起零件完整的二维影像。

通过“模型视图”命令或直接从视图调色板拖放，可以快速生成这些标准投影视图。定位时，必须确保它们之间的投影关系对齐，这不仅是制图规范的要求，更是为了读图者能毫无障碍地在脑海中进行三维重建。视图间的距离应适中，既保持图面整洁，又为标注尺寸和技术要求预留空间。

这一步的精准操作，直接决定了图纸的“骨架”是否端正。三视图是绝大多数尺寸标注和技术要求的载体，其位置的正确性与规范性，是图纸能否成为高效、无歧义技术语言的根本。许多尺寸链错误和装配干涉问题，在源头上都可归因于三视图生成或定位的失误。

基础框架的校验与思维转换

在前三步操作——创建文件、设置属性、生成核心视图——基本完成后，一个至关重要的习惯是暂停并校验。图纸还只是一个基础的框架，但正是这个框架的准确性，决定了后续所有深化工作的效率。

校验的内容包括：图纸格式（如标题栏信息）是否正确无误？视图比例是否在所有视图上显示一致且合理？核心三视图的投影关系是否严格对齐？图框与视图的位置关系是否协调？这个过程，是从“操作者”思维向“审视者”思维的关键转换。

优秀的制图师会在此刻退后一步，以一名制造者或质检员的眼光来审视这张初步成型的图纸，思考它是否清晰、无歧义地传达了最基本的结构信息。这个短暂的停顿与校验，往往能提前发现并纠正那些可能蔓延至整个设计过程的潜在错误，是保障图纸质量的第一道主动防线。
