服务器图片示意图 - 服务器图片示意图怎么看 ,对于想了解建站百科知识的朋友们来说,服务器图片示意图 - 服务器图片示意图怎么看是一个非常想了解的问题,下面小编就带领大家看看这个问题。
当你第一次面对一张复杂的服务器图片示意图时,是否感觉像在看一张外星飞船的电路图?密密麻麻的线条、各种缩写符号、形态各异的模块图标,瞬间让人望而生畏。这张图并非天书,它是通往数据中心核心奥秘的“藏宝图”。服务器图片示意图,本质上是将一台高性能计算机的物理布局、组件连接与逻辑关系进行可视化呈现的工程语言。看懂它,你就能洞悉数据洪流如何在这钢铁躯壳内奔腾不息,理解现代数字世界的基石如何被精心构筑。本文将为你彻底拆解这份“藏宝图”的解读方法,带你从迷茫的旁观者变为洞察内行的解读者。

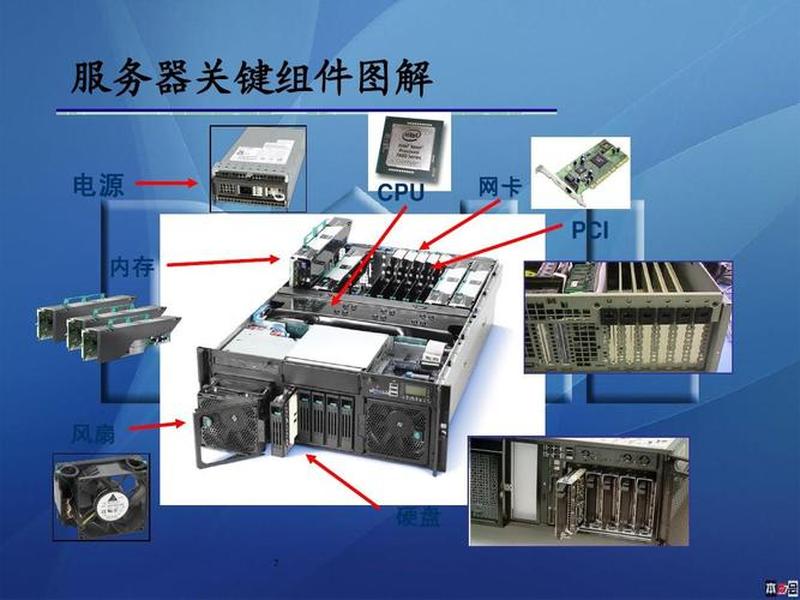

要读懂示意图,首先得认识图中的“演员”。服务器虽然形态多样,但其核心硬件模块万变不离其宗。

中央处理器(CPU)是服务器的大脑,在示意图中常以正方形或矩形方块表示,并标注型号(如Intel Xeon)和核心数量。多路CPU设计是服务器的典型特征,图中会清晰展示多个CPU插槽及其互连通道(如UPI总线),这是服务器强大并行计算能力的源泉。
内存(RAM)在图中通常以长条形的DIMM插槽呈现,整齐排列在CPU周围。示意图会标明内存通道、插槽数量及支持的技术规格(如DDR4、DDR5),这直接关系到数据吞吐的速率。高端服务器的内存布局往往体现了平衡负载与访问延迟的精心设计。
存储子系统是示意图中的重点区域。硬盘(HDD/SSD)以前置或后置盘位形式展示,通过SAS/SATA线缆或背板连接至RAID卡或HBA卡。RAID卡是服务器独有的关键部件,图中会显示其位置及与硬盘背板、CPU的PCIe连接关系,它决定了数据存储的冗余与性能模式。
扩展与互联部分展示了服务器的弹性。PCIe扩展槽通过Riser卡(转接卡)引出,图中会标明槽位的通道数(x8, x16)和代际(PCIe 4.0/5.0),这是连接GPU、高速网卡等加速设备的通道。网络接口则包括板载网卡(LOM)和OCP夹层卡等形态,示意图会清晰指出其网络控制器与系统总线的连接路径。
服务器示意图通常包含两种视角:物理爆炸图与逻辑架构图,二者结合方能构成完整认知。
物理爆炸图如同服务器的“立体解剖图”。它以前、后、左、右、上、下的视角,或以3D分解的形式,展示所有物理部件(机箱、电源、风扇墙、导风罩、主板、各类板卡)的精确位置和装配关系。看这类图,关键在于理解服务器的风道设计(如何通过风扇与导风罩引导气流为CPU、内存散热)和维护便捷性(如何实现硬盘、电源、风扇的热插拔更换)。
逻辑架构图则跳出了物理空间的束缚,揭示了数据流与指令流的“高速公路网”。这张图聚焦于各核心组件之间的总线连接关系,例如CPU之间如何通过UPI/QPI互联,CPU如何通过PCIe总线连接各种控制器和扩展槽,内存通道如何分配,以及管理引擎(如BMC)如何通过专属网络与所有部件通信。读懂逻辑图,你就掌握了服务器性能潜力的钥匙。
结合对照阅读是最高效的方法。先通过爆炸图建立“它长什么样、部件在哪”的空间印象,再通过逻辑图理解“数据怎么走、瓶颈可能在何处”的系统思维。例如,看到物理图中两个CPU离得很远,就要在逻辑图中确认它们之间的互联带宽是否充足,这会影响跨CPU内存访问的效率。
服务器区别于普通PC的关键在于其高可靠与可管理性,示意图中的特殊标识正是这些特性的视觉化体现。
冗余设计是生命的保障。示意图中,电源模块(PSU) 通常成对出现,并用线条表示它们分别接入不同的外部PDU(电源分配单元),实现供电冗余。风扇也是多个并列,图中会显示它们组成的“风扇墙”以及N+1的冗余配置。存储方面,通过RAID卡的连接线示意,可以推断出是否支持硬盘热备盘。
管理子系统是服务器的“神经中枢”。示意图中可能会用一个虚线框或特定图标标注BMC(基板管理控制器) 或iLO/iDRAC管理芯片的位置。它会引出专属的管理网口、串口等。看懂这部分连接,就明白了如何在不启动主操作系统的状态下,远程监控硬件健康、安装系统、甚至进行固件更新。
散热与功耗设计暗藏玄机。示意图中风扇的箭头方向、导风罩的覆盖范围,共同勾勒了强制风冷的路径。高功耗部件(如CPU、GPU)附近通常散热片密度更大。一些高端服务器的示意图还会标注不同区域的气流压力,这对于数据中心机柜的冷热通道布局至关重要。
不同类型的服务器,其示意图侧重点截然不同,看图时应先判断其类型。
机架式服务器是数据中心的主力,其示意图最具代表性,重点展示如何在有限的U高(如1U、2U、4U)空间内进行高密度布局。你会看到所有部件都极为紧凑,扩展卡可能需要使用横向转接卡(Riser Card),硬盘采用前置热插拔盘位,示意图清晰地反映了这种“向空间要效率”的设计哲学。
刀片式服务器的示意图则分两层:一是刀片机箱的背板示意图,展示共享电源、风扇、管理模块以及高速互联网络(如InfiniBand);二是单个刀片服务器的内部示意图,它更像一个高度集成化的主板,扩展性较弱,但密度极高。看图时要理解刀片与机箱的供电、网络和管理的集中化关系。
多节点服务器或高密度服务器的示意图可能看起来像多个小型服务器主板集成在一个机箱内。图中会明确划分每个节点的边界、共享的散热与电源模块,以及节点间的高速互连网络。这类图的关键在于理解资源池化与隔离的平衡。

看懂示意图绝非纸上谈兵,它能直接指导实际工作。
在设备选型时,示意图是评估扩展能力与兼容性的依据。通过查看PCIe插槽的数量、版本和分配情况,可以判断未来能否加装足够的GPU卡或高速网卡。通过硬盘背板接口图,可以确认是否支持NVMe SSD以及混合部署模式。电源模块的功率标注和冗余设计,直接关系到整机能耗与可靠性等级。

在日常运维中,示意图是进行硬件更换与升级的路线图。需要更换内存时,示意图会告诉你不同通道的插槽填充顺序(如何组成四通道或八通道),避免因插错导致性能下降。需要添加硬盘时,示意图指明了哪个盘位属于哪个RAID组,防止误操作导致数据丢失。风扇和电源的模块化位置,使得热更换可以快速准确完成。
在故障排查时,逻辑示意图能帮助你进行系统性分析。如果网络不通,可以沿着示意图从网卡->PCIe总线->CPU->系统管理器的路径,逐段排查。如果系统频繁告警存储错误,结合物理图与逻辑图,可以定位是单块硬盘问题、背板连接问题,还是RAID卡本身故障,极大缩短了诊断时间。
阅读顶级服务器产品的示意图,更能窥见行业技术前沿与设计美学。
异构计算集成成为新趋势。最新的服务器示意图中,你可能会看到除了传统CPU插槽,还预留了加速卡槽位(如FPGA、AI芯片),甚至直接在主板上集成了专用AI引擎。这些部件的互联拓扑(是否直连CPU,是否共享高速缓存)在图中一目了然,反映了计算从通用走向专用的变革。
液冷设计开始浮现。为应对超高密度计算带来的散热挑战,一些示意图中出现了冷板液循环管路的走向图,展示了冷却液如何流经CPU、内存乃至GPU的热交换板。这与传统风冷示意图的风道图形成了鲜明对比,代表着散热技术的范式转移。
安全与可信根被强化。在涉及金融、政务等关键领域的服务器示意图中,你会注意到TPM安全芯片、国密算法加速模块等安全元件被清晰地标注在逻辑链路中,它们与BMC、BIOS的关联路径被特别强调,体现了“安全始于硬件”的设计理念。
以上是关于服务器图片示意图 - 服务器图片示意图怎么看的介绍,希望对想了解建站百科知识的朋友们有所帮助。
